光纖分路器

光纖分路器
型號:OF-A-0104013020
品牌:abright optic
原產地:中國
類別:電子、電力 / 通信和廣播電視設備 / 網絡通信設備
標籤︰光纖分路器 , 雙窗口寬帶 , 3窗口寬帶
單價: -
最少訂量:-

產品描述

 光纖分路器

- 單窗口波長平坦型單模光纖分路器

- 單窗口波長平坦型單模星型和樹型光纖分路器

- 多模光纖分路器

- 機架式光分路器

- 普通型單模光纖分路器

- 普通型單模星型和樹型光纖分路器

- 雙窗口寬帶型單模光纖分路器

- 雙窗口寬帶型單模星型和樹型光纖分路器

- 小分光比單模光纖分路器

- 小型單模光纖分路器

- 一次多路拉錐波長平坦型分路器(1x3)

- 一次多路拉錐單模分路器(3x3)

- 一次多路拉錐普通型分路器(1x3)

- 一次多路拉錐普通型分路器(1x4)

- 一次多路拉錐雙窗口寬帶型分路器(1x3)



光纖分路器(耦合器)

產品概述:

由光纖構造通過拉錐實現光信號按比例分離和組合,用於通信系統及有線電視的分路或雙向工作。具有優異的光學性能和高可靠性。附加損耗低、方向性好、波長平坦性好、環境穩定性好,適用於各種惡劣環境、多種封裝形式可選。



使用範圍:

光纖到戶(FTTH)、本地環路無源光網絡(PON)、光纖CATV、光纖通信系統、光纖測試設備、光纖傳感器局域網(LAN



特點:

全光纖構造 高可靠性 優異的光學性能 光纖類型可選



產品分類:

普通型單模光纖分路器(1x22x2)

普通型單模星型和樹型光纖分路器

普通型單模光纖分路器(1x22x2)



技術參數:

項目

單位

指標

中心波長

nm

1310或1550

帶寬

nm

±40

耦合比

%

10 ~ 50

典型附加損耗

dB

0.15

最大偏振靈敏度

dB

0.15

最小方向性

dB

50

最大均勻性*

dB

0.5

典型平坦度*

dB

0.2

最大溫度係數

dB/°C

0.002

工作溫度

°C

-40 ~ +85

貯藏溫度

°C

-40 ~ +85

外形尺寸

mm

C: f3.0´54 (250m裸光纖)  F: f3.5´72 (0.9mm松套)  M: 100´19´9
O: 100
´80´9  L: 120´80´18



可靠性試驗條件

高溫試驗

85±2℃,2000小時

濕熱試驗

75±2℃/90±5%RH,2000小時

低溫試驗

-40±5℃,2000小時

浸水試驗

43±2/PH5.5±0.5,168小時

溫度循環試驗

-40±2℃至85±2℃,500個週期

振動試驗

10Hz2000Hz,振動幅度1.52mm,3個方向,4小時/方向

衝擊試驗

1.8m高,3個方向,8次/方向



訂貨指南:

AA-OF-A-010401302050500FC/APC

OF-A-----

1.A表示普通型單模光纖分路器

2.端口類型:01041×4 04044×4 08088×8 01161×16 ... ...

3.中心波長:131310nm 15: 1510nm x:其他(請指定)

4.光纖長度:1.51.5m 2: 2m x:其他(請指定)

5.分光比 505050% x:其他(請指定)

6.輸入輸出連接器 FC/APC SC/APC 或者其他請指定。

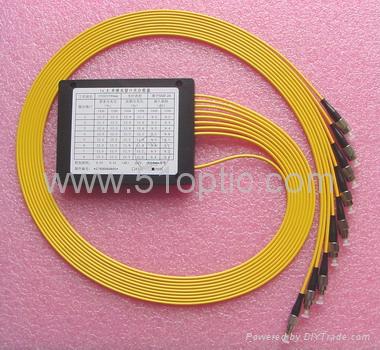

光纖分路器 1光纖分路器 2光纖分路器 3光纖分路器 4光纖分路器 5
