光功率計紅光一體機
1.概述

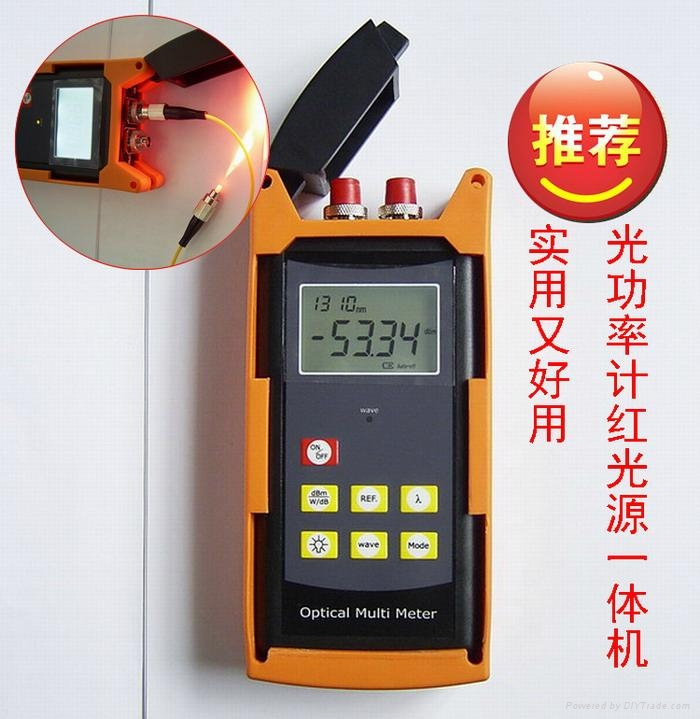

ADN100光功率計紅光一體機是針對實際工程的需求而自主研發的一款全新的二合一測試儀表.是光功率計、紅光源合二為一的組合體,光功率計和紅光源既可以同時使用,也可以單獨使用。
其中光功率模塊設有850nm、980nm、1300nm、1310nm、1490nm、1550nm、1625nm七個波長校準點。可線性(mW,uw)和對數(dBm)顯示光功率,既可用於光功率的直接測量,也可用於光鏈路損耗的相對測量。

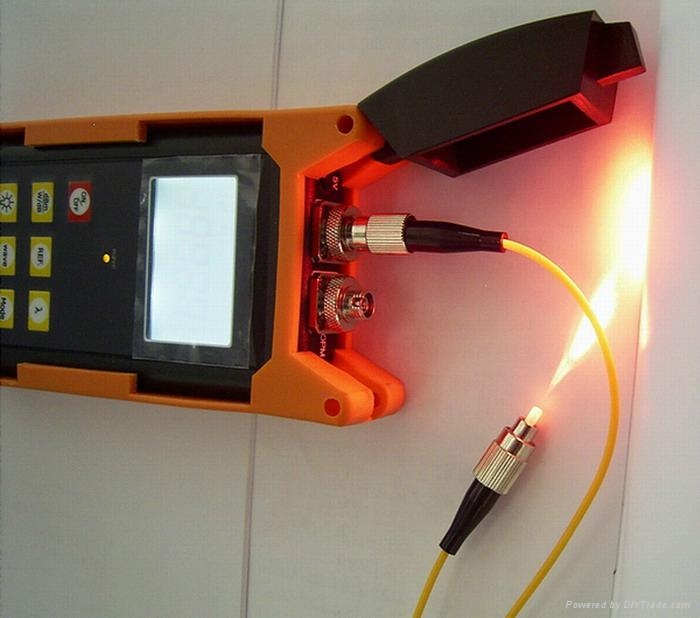

紅光源模塊提供650nm可見激光輸出,適用於單模或者多模光纖的測量,它們發出的紅光可從光纖彎曲較嚴重的位置和覆蓋層斷點或裸纖處射出,也可以從連接不好的接頭處射出,因此,能夠識別光跳線、跳線板、配線架、接頭處的故障,也可用於多芯數光纜對纖。

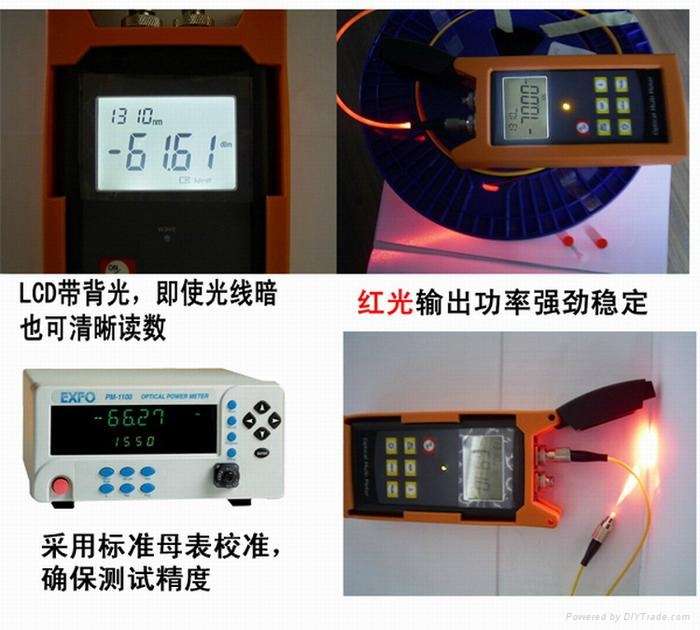

該儀器具有外殼堅固,體積小,重量輕,防塵設計、含FC\SC\ST三轉換頭,多種供電方案、自校準功能、便於攜帶和低功耗的特點,帶背光大LCD顯示屏,使測量工作更加方便快捷。是光纖通信領域施工及維修的必不可少的儀器設備。
2.技術指標
產品型號 |
ADN100 |
|
|
B(默認型號) |
D |
光功率計模塊 |
||
探測器類型 |
InGaAs |
|
校準波長 |
850、980、1300、1310、1490、1550、1625 |
|
測量範圍(dBm) |
-70~ +6 |
-50~ +26 |
分辨率(dBm) |
0.01 |
|
測量不確定度(dB) |
±0.25dB (5%) @25℃(±0.5 dB @850nm) |
|
紅光源模塊 |
||
發光器件 |
FP - LD |
|
工作波長(nm) |
650 |
|
輸出光功率典型值(mW) |
≥ 10 |
|
紅光頻率閃爍功能 |
有,頻率為2Hz |
|
其他參數 |
||
電源 |
2節AA碱性電池(支持使用充電電池) |
|
自動關機時間 |
10分鐘 |
|
連續工作時間 |
≥100小時(單光功率計工作) |
|
≥10小時(紅光源和光功率計同時工作) |
||
光接口 |
支持FC、SC、ST互換 |
|
工作溫度(℃) |
-10~ +45 |
|
存儲溫度(℃) |
-20~ +65 |
|
外形尺寸(mm) |
160*72*30(長寬厚含外殼); 152*69*25(儀表不含外殼) |
|
重量(g) |
260(含電池) |
說明:
1 波長範圍:規定一下標準的工作波長λ的範圍從λmin至λmax,在此波長範圍內設計的光功率計在規定的指標下工作.
2 功率測量範圍:能按規定的指標測量最大光功率的範圍.
3 不確定度:對某一確定的光功率的測試結果與標準光功率測試結果之間的誤差.

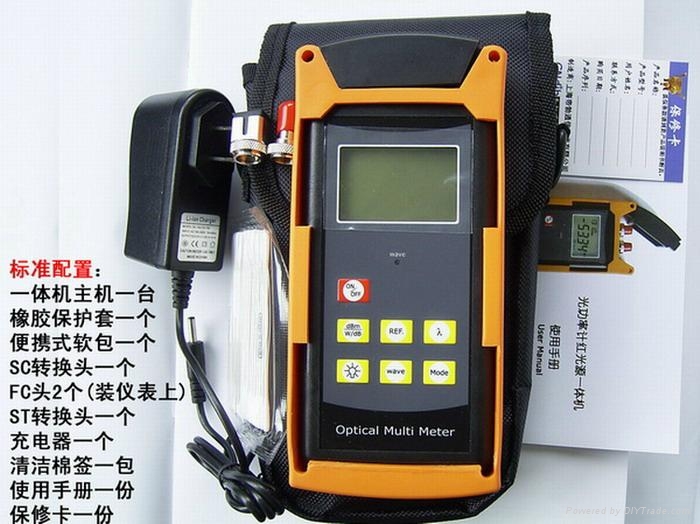

3. 組成
1.手持式光功率計紅光一體機―――――――――――――――――――――――1台
2.護套―――――――――――――――――――――――――――――――――1只
3.操作說明書――――――――――――――――――――――――――――――1份
3.儀表包――――――――――――――――――――――――――――――――1個
3.清潔棉簽―――――――――――――――――――――――――――――――1包
4.1.5V AA電池―――――――――――――――――――――――――――――2節
