一、應用簡介：

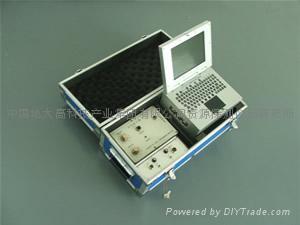

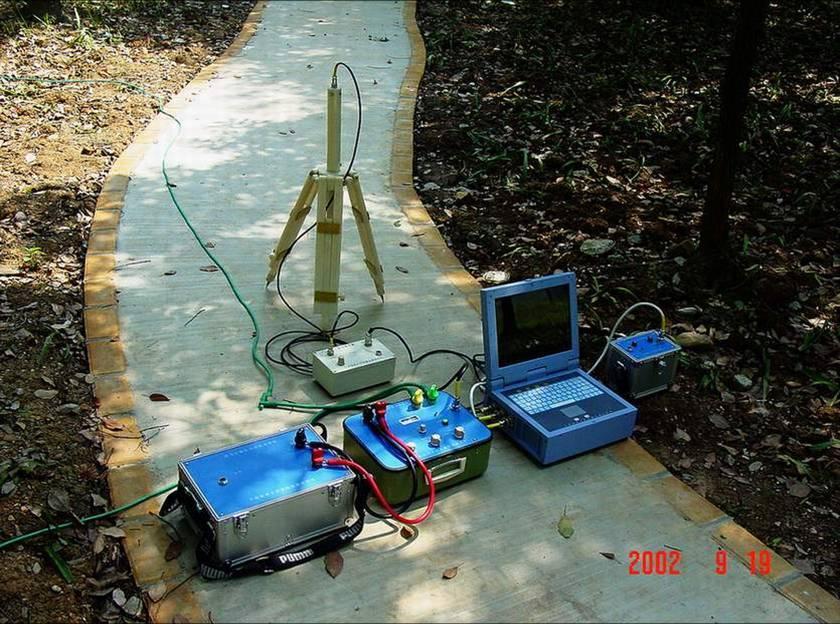

CUGTEM-4型深部資源勘查型瞬變電磁儀的探測深度為地下50M—1300M，主要功能有找尋地下多金屬礦床、找水及陡傾角地質構造探測，特別適用於煤層及煤層采空（塌陷）區、充水區的探測，使用效果十分理想，受到用戶單位的普遍好評。除此以外，該儀器其它方面的應用也取得了較好成效，業內人士一致認為CUGTEM-4型深部資源勘查型瞬變電磁儀已具有國內領先水平。

二、瞬變電磁法的特點：

1、工作效率高，每天可以完成數十至上百測深點；

2、探測深度大，可達千米；

3、受地形影響小，不會因為地形起伏產生假異常；

4、不受接地條件影響，可在乾旱沙漠地區工作；

5、穿透低阻能力強，可在鹽碱地及海塗區工作。

三、電磁儀主要特點：

1、在國內外輕便瞬變電磁儀發射系統中，率先實現200A大電流連續方波供電。採用大電流小線圈供電工作方式(25×25米發射線圈勘探深度可達千米）顯着提高野外工作效率。

2、工控機作主控機和Windows作操作平台

3、先進的解釋軟件系統：集數據採集與處理、一維正反演、 2.5維正反演、成果自動輸出為一體，可現場出解釋成果圖。

4、對供電電流與二次場電位值進行全域高速密集采樣，采樣率最高可達1μs，所得海量數據為數字濾波、任意設置時間道、斷電時間影響校正、異常形態的精細研究等提供了良好基礎。

5、多重的抗干擾技術

四、接收機技術指標：

A/D轉換器       16Bit    1M/S

采樣率           1μS    4μS    16μS

動態範圍         140dB

本底噪聲         <1μV

CPU              P4 800M 低功耗

內存             256M

硬盤             60G

端口             USB、並口、串口 、網卡

顯示器           彩色高亮度TFT  800×600點陣

五、發射機技術指標：

發送電流強度（A）：    25、50、100、 200

電流脈衝寬度（ms）：   10、20、40

最大發射功率 (KW)：   12

六、報價：235000元
