TEMHZ75(A)礦用本安型瞬變電磁儀

TEMHZ75(A)礦用本安型瞬變電磁儀
型號:TEMHZ75(A)
品牌:地大華睿
原產地:中國
類別:工業設備 / 礦業設備
標籤︰瞬變電磁儀
單價: -
最少訂量:1 件

產品描述

1、應用領域

●煤礦井下頂、底板和超前探測,有效超前探測距離100m

在地面往下探測礦區構造分布、構造含水性

采空區及廢棄的充水小煤窯水的突水水源勘查

煤層底板岩溶含水層、岩溶陷落柱及岩溶塌落洞勘查

掘進過程中遇到隱伏導水構造勘查

回采過程中遇到工作面內部隱伏的點狀導水構造(陷落柱、封閉不良鑽孔等)勘查

頂底板採礦擾動誘發的導水破裂帶導通勘查

2、主要特點

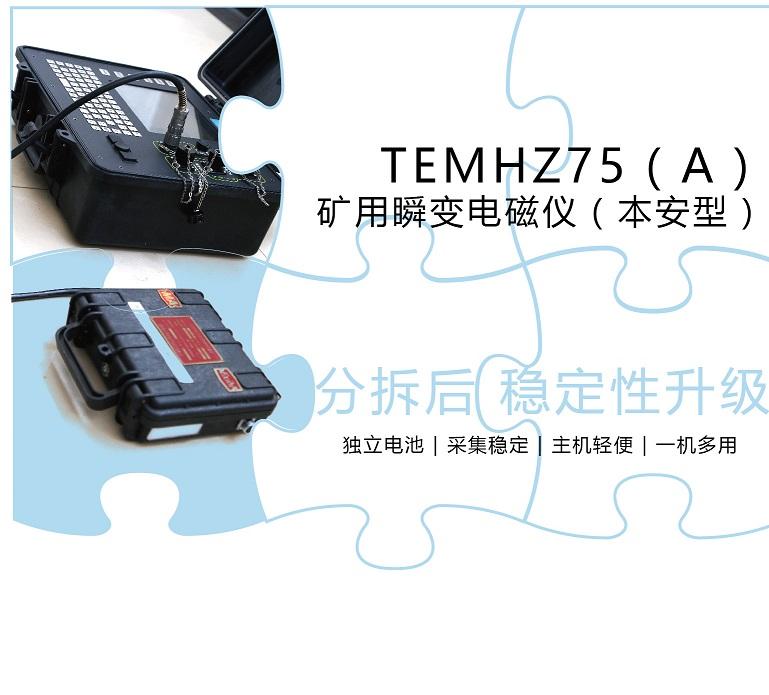

TEMHZ75A作為TEMHZ75的升級版,主控機與電源分拆后,整機運行時數據採集更穩定,機身重量減輕40%

●國家安標產品,符合現代礦山安全要求,集接收、發射于一體的智能、便攜式的礦用瞬變電磁儀(防爆証號CCCMT16.0548和煤安証號MAK100038,見圖1)。

● 一機多用,智能轉換地面和礦井兩種環境勘查需求

● 超強兼容性,作為瞬變電磁儀的接收裝置既可配備TEMJF50礦用隔爆兼本安型瞬變電磁儀發射機,做礦井大功率瞬變電磁方法勘查,又可分別配備CUGTEM-4CUGTEM-8CUGTEM-16三種瞬變電磁儀的發射機,作為地面瞬變電磁方法勘查使用(見圖2)。

DXH3/7礦用本安型電源箱:防爆輕便外置電源箱,供電TEMHZ75A時長可達6小時。電池耐用,具有雙重輸出短路保護功能,確保電源發生故障也不損坏儀器。一電多用,通用接口可匹配多種井下儀器,提高單電池使用率為用戶節省配件支出

3、技術指標

TEMHZ75(A)礦用本安型瞬變電磁儀-技術指標

項 目

參 數

主控機

軍用級工控機

A/D轉換器

24 bit

采樣率

1 μs4 μS16 μS

動態範圍

140 dB

本底噪聲

1 μV

內存

1 GB

硬盤

4 GB

端口

USB

顯示器

8.4TFT液晶屏

發送電流強度

3A

電流發射頻率

75Hz25Hz12.5Hz6.25Hz3.125Hz1.5625 Hz

發射線圈規格

1 m×1 m3 m×3 m

關斷時間

0.5300μs

發射波形

雙極性矩形波

主機尺寸

403㎜×330㎜×178

主機重量

4kg

電源

外置電源箱

電源輸出電流

≤3A

電源輸出電壓

8.2±0.2V

供電時長

TEMHZ75(A)連續工作6小時

電源尺寸

190mm×155mm×58mm

電源重量

1.2Kg

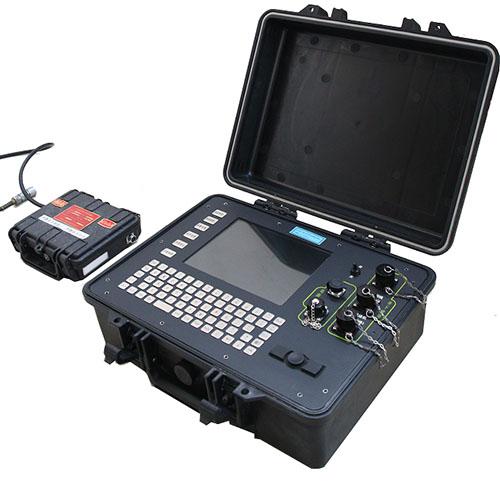

TEMHZ75(A)礦用本安型瞬變電磁儀 1TEMHZ75(A)礦用本安型瞬變電磁儀 2
