GH型浮頭列管式石墨換熱器

GH型浮頭列管式石墨換熱器
型號:GH
品牌:恆泰
原產地:中國
類別:工業設備 / 化工設備
標籤︰石墨設備 , 石墨冷卻器 , 石墨冷凝器
單價: ¥600 / 平方米
最少訂量:5 平方米

產品描述

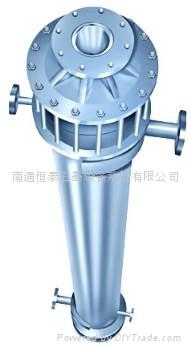

GH型浮頭列管式石墨換熱器

【結構和特點】

結構簡單、緊湊、流體阻力小,可製造大型設備。但耐壓、耐溫較塊孔式低。適用於非強烈衝擊、振動較小的場合,並以作冷卻(冷凝)器為好。

本設備分不帶氣液分離器和帶氣液分離器兩種結構,作冷凝器時應選用帶氣液分離器結構。

本設備一般由¢22/32毫米擠壓石墨管組裝。也可生產¢36/50毫米石墨管組裝的列管式石墨換熱器。

浮動管板的外圓密封一般用盤根密封,也用O型橡膠密封圈。

【技術特性】

設計壓力

  管程:0.3MPa(DN≤900)

     0.2MPa(DN900)

  殼程:0.3MPa(DN≤1100)

     0.2MPa(DN1100)
  設計溫度

  管程:-20130

  殼程:-20120

規格:5810m2,可根據用戶需要設計、製造810m2以上的換熱器。

【主要優點】

1)所有的密封都容易檢查

2)低壓力降

3)產品規格大

4)傳熱效率高

5)價格便宜

【用途】

  本系列產品可用作冷卻器、冷凝器。

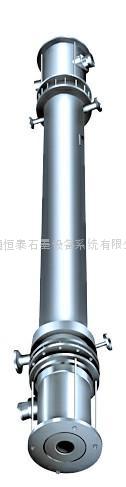

GGH型新型列管石墨換熱器

【結構和特點】

為解決浮頭列管式石墨換熱器許用溫度較低,尤其作加熱時不夠理想的問題,本公司生產的新型列管換熱器採用單管填料密封,單管填料密封是對每一根石墨管各自獨立的進行密封,使其能獨立熱脹冷縮。最適合用於加熱器、蒸發器(升膜、降膜蒸發),並可承受一定的急冷急熱。還可根據用戶要求或工藝條件設計製造兩頭均為填料密封的結構。如石墨管有損坏,可在現場任意更換。

【技術特性】

許用溫度:170°C

作冷卻器:-20130°C

許用壓力:管程:≤0.1MPa

殼程:≤0.4MPa(可根據用戶要求提高到0.7MPa

規格:5800平方米(換熱面積)

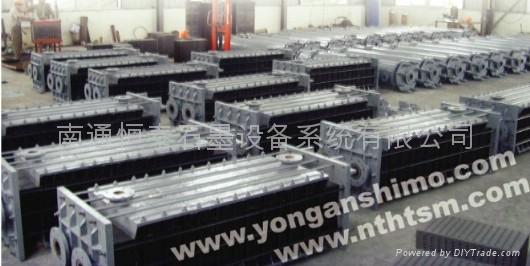

GH型浮頭列管式石墨換熱器 1GH型浮頭列管式石墨換熱器 2GH型浮頭列管式石墨換熱器 3GH型浮頭列管式石墨換熱器 4GH型浮頭列管式石墨換熱器 5
