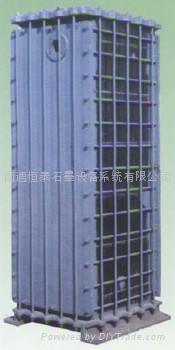

KS型矩形塊孔式石墨換熱器

【結構和特點】

矩形塊孔式石墨熱交換器由截面為矩形的單元換熱塊疊裝而成，整體強度高，耐熱衝擊性能好，傳熱效率高使用壽命長。本公司常規生產均為內聯式單向耐腐蝕3JK型與KS型兩系列。

3JK型側板為小塊，規格變化容易維修方便。

  KS型側板為整體，增加上、下兩排緊固鏍柱，載熱體分布更均勻。相同換熱面積時矩形塊孔式設備高度比圓塊式小。本公司可據用戶要求生產外聯式、臥式安裝、雙向耐腐蝕等具有其它特性之矩形塊孔式石墨熱交換器。

KS型矩形塊孔式石墨熱交換器按單台換熱面積小於等於24㎡分成兩種結構如圖示。本型設備之技術特性與3JK型相同。

【技術特性】

許用溫度：-20～150℃

許用壓力：

 縱向：0.5MPa

 橫向：0.3MPa
換熱面積：5-150㎡（平均）

執行標準：HG/T3187-1999

3JK型矩形塊孔式石墨換熱器

【結構和特點】

矩形塊孔式換熱器由矩形石墨封頭、石墨換熱塊及其密封墊片等迭裝組成。因換熱塊為整體結構、無膠結縫，因而結構強度較高，抗衝擊性良好。

水封側板為鑄鐵板，檢修裝拆簡便。也可製成雙向防腐結構。該設備可用加熱器、冷卻器、物料流程可為1～4流程。

【技術特性】

（按HG5—1322-80製造，新標準：HG/T3187-1999）

　　 許用溫度：-20～150℃

　　 許用壓力：0.3MPa  (非標改型設備已在0.5MPa下使用)
