YD系列圓形電連接器(航空插頭座)適用於各種機電設備,儀器儀表,特別是機床的動力線路和控制線路中的電氣連接。產品符合GB5226——85《機床電氣設備通用技術條件》對插頭、插座的規定要求, 採用螺紋連接方式，接觸可靠，防震動，接觸電阻小，接觸件型譜多。插座分普通非密封和密封型兩種類型。產品防護等級為IP54。YD型通用型圓形電連接器是老式P型產品的良好更新換代產品。

△ 結構特點

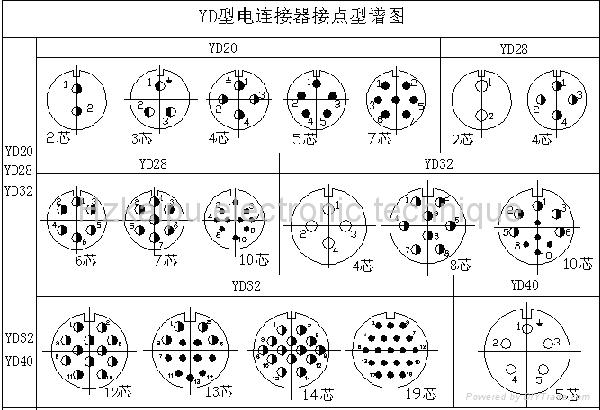

1.      連接器插座的安裝尺寸與P型插頭座完全相同,同等外殼接觸件型譜更多。

2.      更安全：連接器有保護接地極。連接時，保護接地極先接通，而後載流極接通。分離時，載流極先斷開，而後，保護接地才斷開。

3.      連接器能防濺水，即防護等級達IP54。

4.      連接器的插頭和插座均有防護蓋，使插頭插座分離后，能防止灰塵和液體侵入。

5.      連接器的金屬外殼和接地保護極連通。

6.       連接器插頭及對接座外殼有可固定金屬軟管和固定圓形電纜兩種安裝結構。

型號命名

               YD  20  J   3   ZM   P

               1     2   3   4   5     6

1.主稱代號：  YD型圓形電連接器(航空插頭座)

2.殼體號:     20,28

3.接觸件類型:  J:插針，K:插孔

4.接觸件數量:  3: 3芯

5.電連接器類型：T:插頭,Z:非密封插座,ZM:密封插座

6.尾附：P:直式固定金屬軟管;Q:直式固定電纜;R:彎式固定金屬軟管;S:彎式固定電纜;F:帶壓環,防水壓緊式.

技術參數

密封式插頭座工作環境溫度-45℃~+60℃

YD系列產品的接觸件額定電流按下表的規定下降率計算
