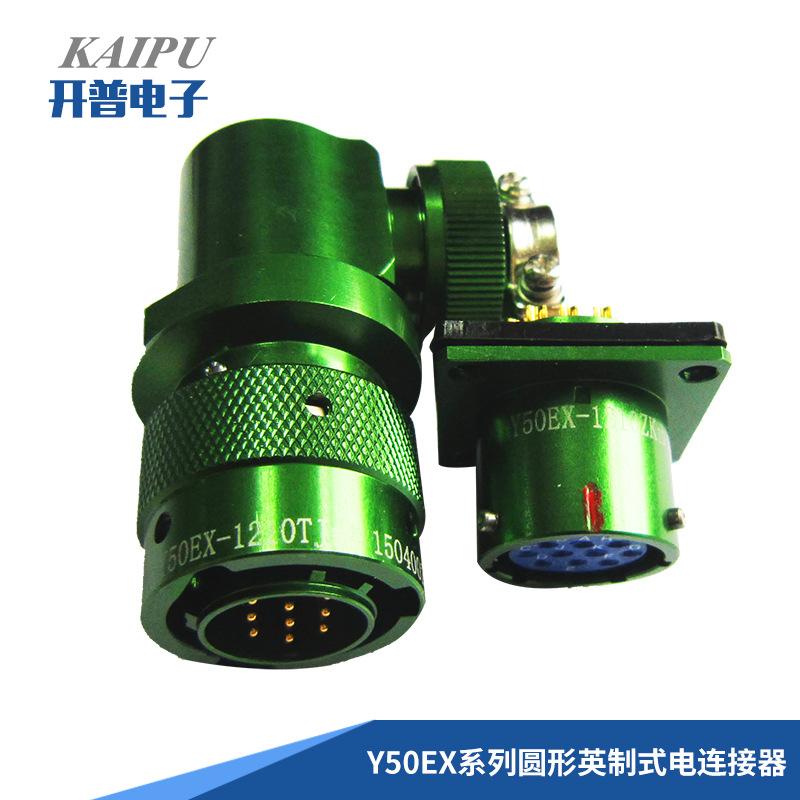

Y50EX系列圓形英制式電連接器採用內卡口鎖緊結構，軍品質量,電連接性能優良，它體積小，重量輕，卡口連接，快速插拔，密封,抗拉性能好,耐腐蝕，接觸件分焊接式和壓接式,殼體分屏蔽和不屏蔽,電纜引出端分直式和彎式,密封形式分一般密封,高真空密封和高壓密封,技術條件符合GJB101A,GJB598A標準和美軍標MIL-C-26482。產品被廣氾應用於各種高性能電氣電子設備之間的電信號連接。

產品型號命名

              Y50 E X-10 06 Z J  10

               1  2 3  4  5 6 7  8

     1.名稱代號： Y50型圓形電連接器

     2.類別：     E英制系列產品

     3.結構形式:  X:焊接膠封

4.殼體號：  08,10,12,14,16,18,20,22,24

5.接觸件芯數：3-61

6.電連接器類別：T:插頭，Z:插座

     7.接觸件類別：  J:插針，K:插孔,S:穿牆式針孔

     8.插座安裝方式：10:方形法蘭盤式，10-2­:方形法蘭盤帶電纜式，11:圓形法蘭盤式，14­:螺母固定式,ZS:穿牆座

插頭形式：1:接地壓緊式，2:壓線板式，4:防波抗拉式，5:彎頭式，6:防水壓接式

技術指標

黴菌:按GJB101A中第4.16條的規定要求進行試驗;鹽霧:按GJB101A中第4.17條的規定要求進行試驗;防雨: 按GJB101A中第4.15條的規定要求進行試驗.
