SSR-S40AA-H AC to AC 單相固態繼電器

SSR-S40AA-H  AC to AC 單相固態繼電器 Solid State Relay
型號:SSR-S40AA-H
品牌:享曆
原產地:臺灣 中國
類別:電子、電力 / 電子元器件 / 繼電器、接觸器
標籤︰繼電器 , 單相固態繼電器 , 固態繼電器
單價: -
最少訂量:50 件
發送查詢

產品描述

SSR-S40AA-H  AC to AC 單相固態繼電器


1. 輸入控制電壓: 80~240 VAC
2. 最大負載電流: 40A
3. 輸出負載電壓: 90~480 VAC
4. 最低破壞電壓: 600V
5. 切換型式: 零點觸發
6. 隔離阻抗: 50MΩ/500 VDC
7. 可安裝固定在面板上
8. LED燈狀態顯示
9. 附透明防塵蓋或可另外提供保護上蓋供選購
10. 經UL 與 cUL 認可. File No. E301692, 產品符合CE規定
11. 可廣氾應用於各種接線場合, 例如: 配電盤, 控制面板, 變壓器, 機械設備, 不斷線系統, 發電機組, 冷凍空調, 電池組, 照明設備, 船舶飛機等等
12. 網址 : http://www.shining.com.tw/2CT/CT_ssr_single_phase_ac_to_ac.htm

Shining SSR-S40AA Single Phase Solid State Relays AC to AC

Shining SSR-S40AA-H Single Phase Solid State Relays AC to AC

單相固態繼電器SSR-S
型號

SSR-S10AA

SSR-S25AA

SSR-S40AA

SSR-S10AA-H

SSR-S25AA-H

SSR-S40AA-H

規格 / 尺寸
長 x寬 x高 (L x W x H) 57 x 42 x 24 mm 57 x 42 x 24 mm 57 x 42 x 24 mm 57 x 42 x 24 mm 57 x 42 x 24 mm 57 x 42 x 24 mm
參考 長度L1 x 寬度W1 43.8 x 27 mm 43.8 x 27 mm 43.8 x 27 mm 43.8 x 27 mm 43.8 x 27 mm 43.8 x 27 mm
參考 長度L2 x 寬度W2 46.3 x 12 mm 46.3 x 12 mm 46.3 x 12 mm 46.3 x 12 mm 46.3 x 12 mm 46.3 x 12 mm
參考直徑 (Ø)  5 mm  5 mm  5 mm  5 mm  5 mm  5 mm
電氣規格
最大負載電流

10 A

25 A

40 A

10 A

25 A

40 A

切換型式 零點觸發 零點觸發 零點觸發 零點觸發 零點觸發 零點觸發
輸入控制電壓 80~240 VAC 80~240 VAC 80~240 VAC 80~240 VAC 80~240 VAC 80~240 VAC
輸入電流 20mA@ 220 VAC 20mA@ 220 VAC 20mA@ 220 VAC 20mA@ 220 VAC 20mA@ 220 VAC 20mA@ 220 VAC
關閉電壓 0~70 VAC 0~70 VAC 0~70 VAC 0~70 VAC 0~70 VAC 0~70 VAC
輸出負載電壓 24~280 VAC 24~280 VAC 24~280 VAC 90~480 VAC 90~480 VAC 90~480 VAC
瞬間承受最大電流
(最大週期峰值浪涌)
120 A 250 A 400 A 120 A 250 A 400 A
最低破壞電壓 600 V 600 V 600 V 600 V 600 V 600 V
開啟及關閉時間 小於 1/2 AC 週期 小於 1/2 AC 週期 小於 1/2 AC 週期 小於 1/2 AC 週期 小於 1/2 AC 週期 小於 1/2 AC 週期
隔離阻抗 50 MΩ / 500 VDC 50 MΩ / 500 VDC 50 MΩ / 500 VDC 50 MΩ / 500 VDC 50 MΩ / 500 VDC 50 MΩ / 500 VDC
最大導通壓降 1.6 V / 25oC 1.6 V / 25oC 1.6 V / 25oC 1.6 V / 25oC 1.6 V / 25oC 1.6 V / 25oC
材料

基座塑膠材料

工程塑膠

顏色

零配件


保護蓋 SSR-S-CV (可選購)
散熱片 (散熱器) HS-60XXX系列 (HS-60050, HS-60100, HS-60150, HS-60200)
國際認證 UL/cUL認證 File No. E301692, CE, LVD

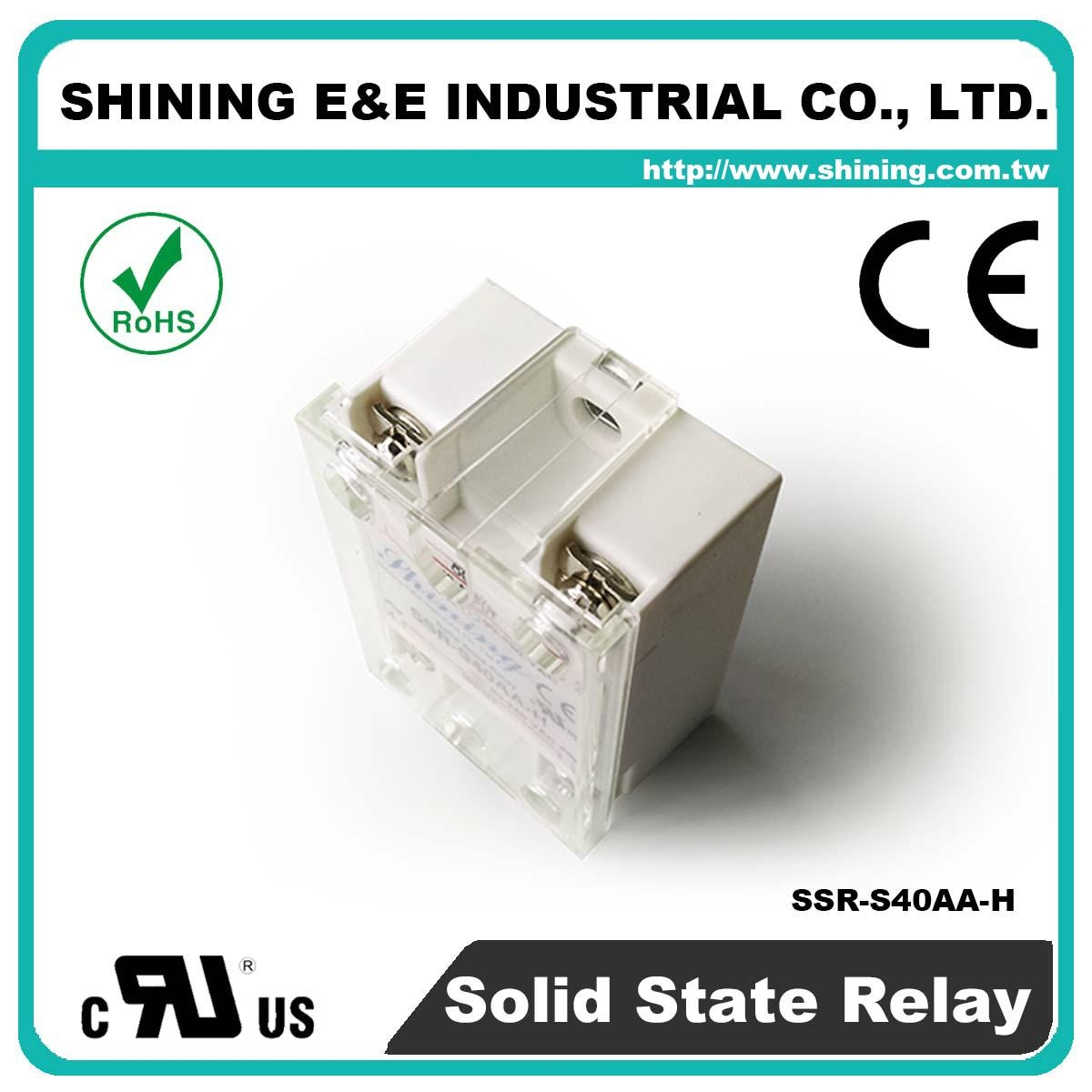

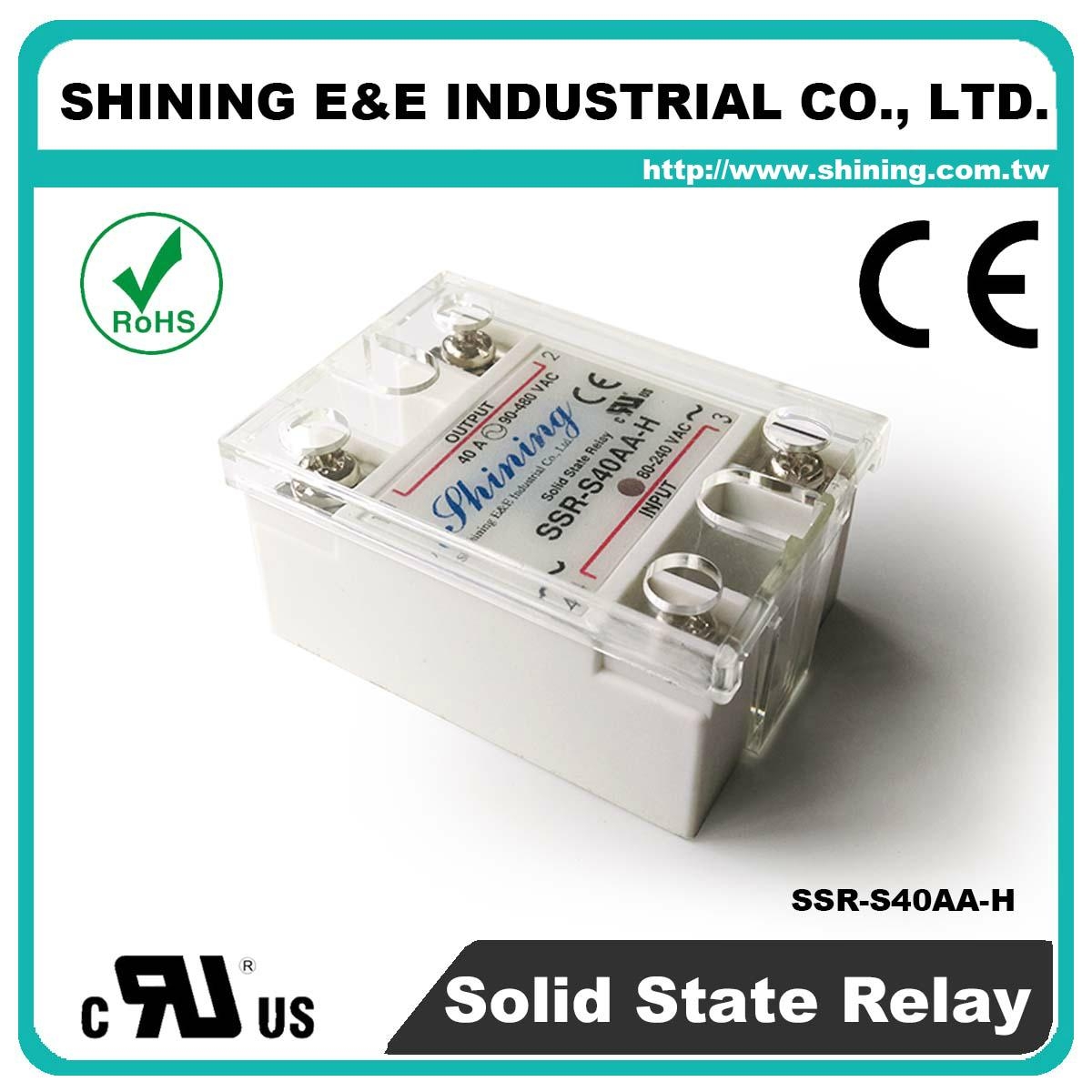

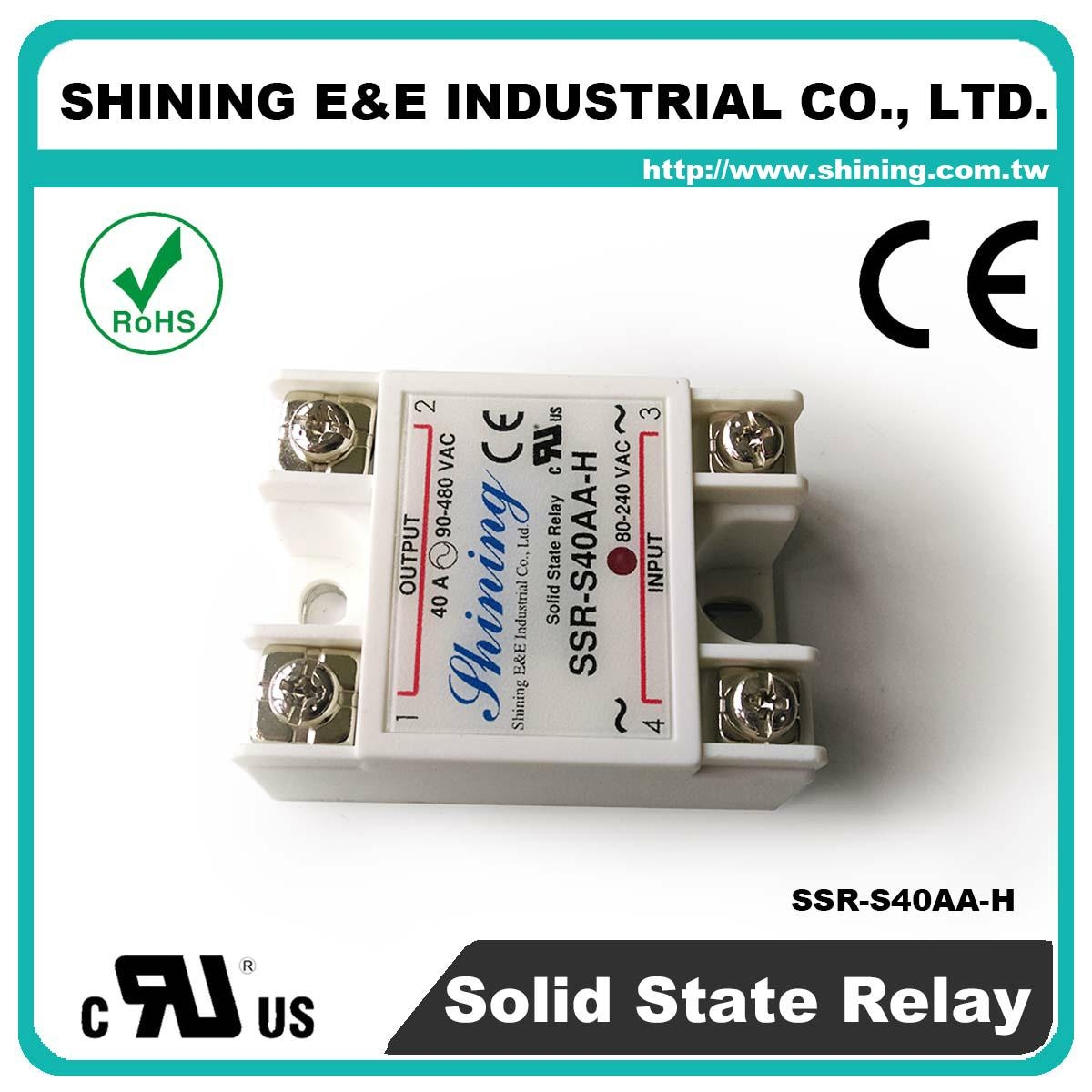

SSR-S40AA-H  AC to AC 單相固態繼電器 Solid State Relay 1SSR-S40AA-H  AC to AC 單相固態繼電器 Solid State Relay 2SSR-S40AA-H  AC to AC 單相固態繼電器 Solid State Relay 3SSR-S40AA-H  AC to AC 單相固態繼電器 Solid State Relay 4SSR-S40AA-H  AC to AC 單相固態繼電器 Solid State Relay 5
