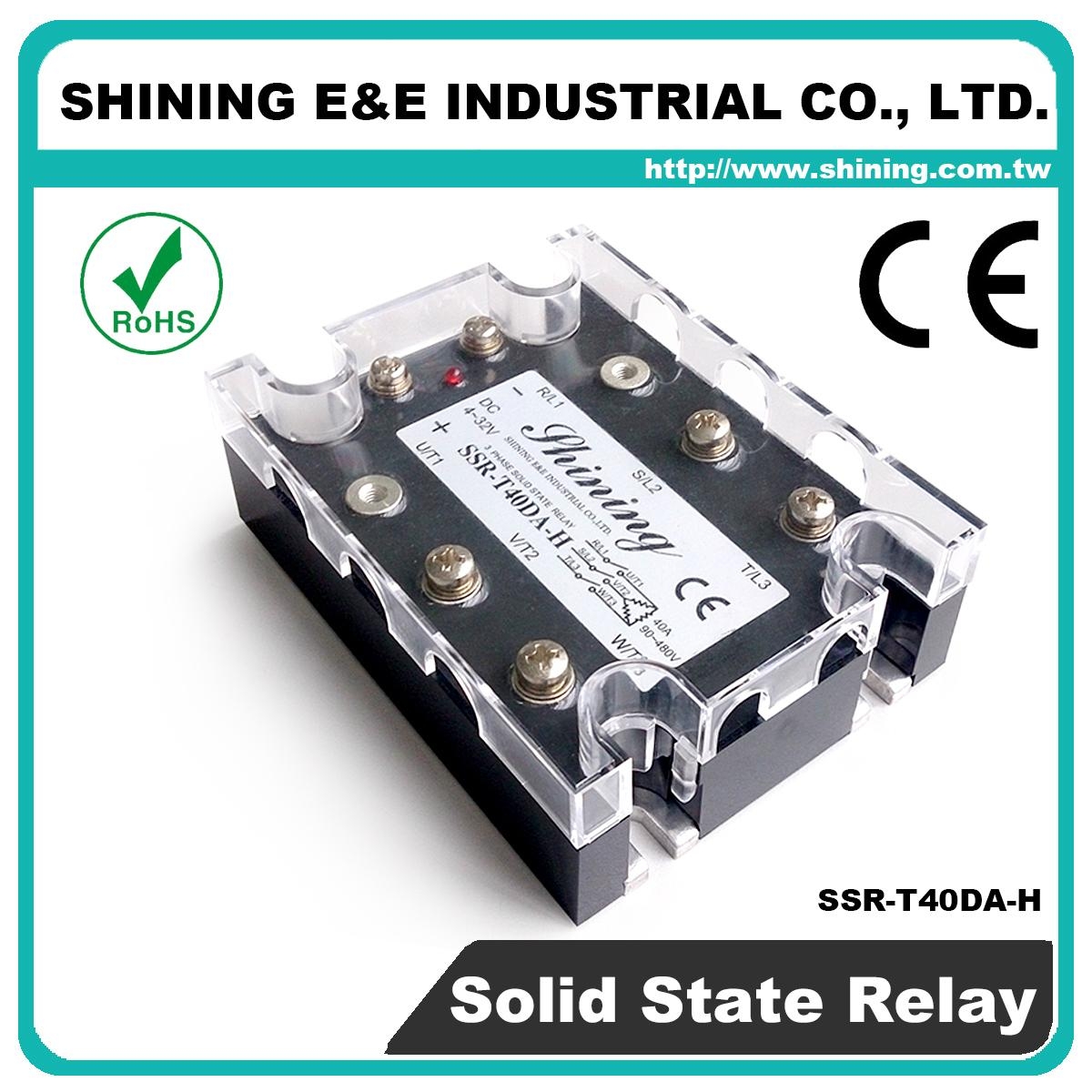

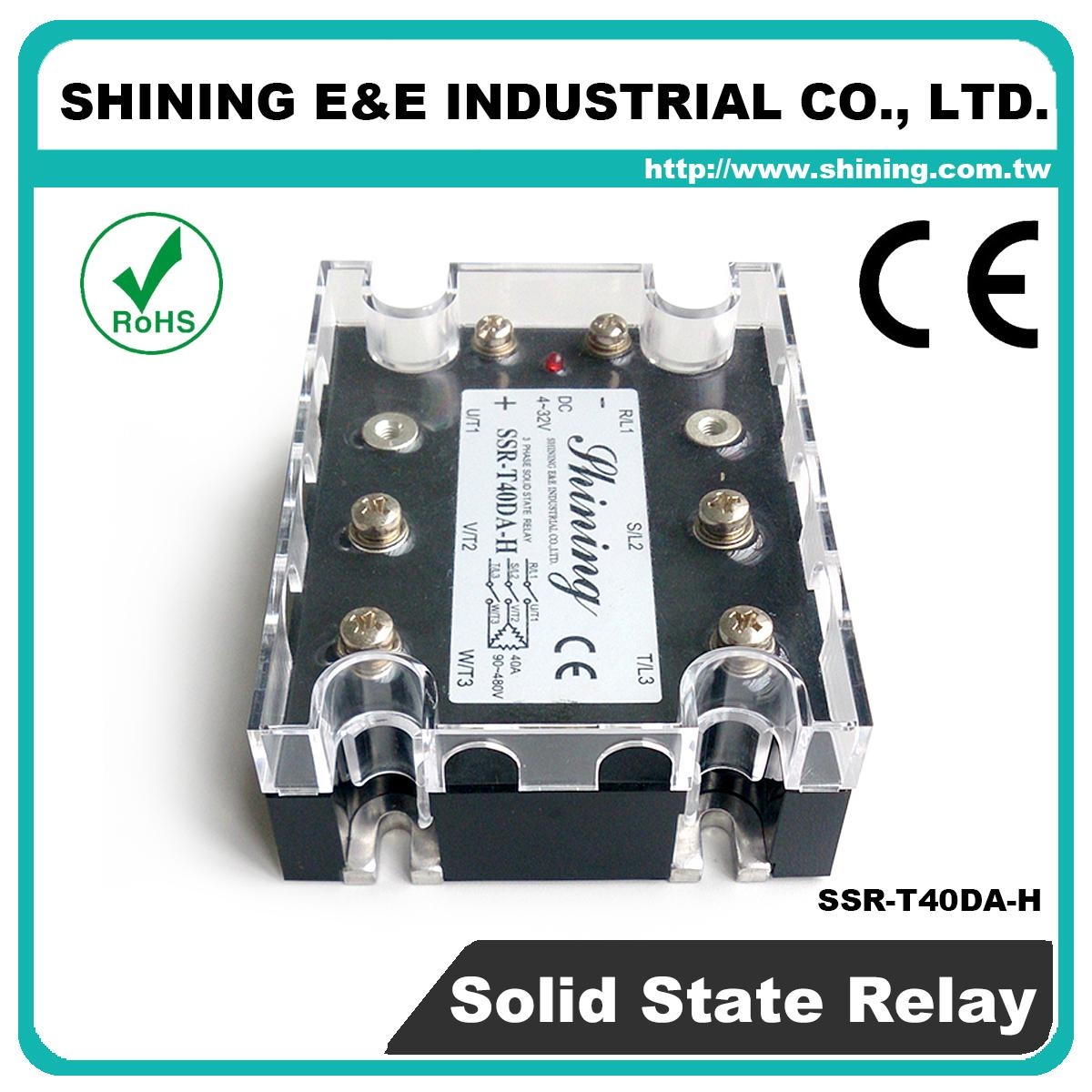

SSR-T40DA-H  DC to AC 40A 三相固態繼電器

1. 輸入控制電壓: 4~32 VDC
2. 最大負載電流: 40A
3. 輸出負載電壓: 90~480 VAC
4. 最低破壞電壓: 600V
5. 切換型式: 零點觸發
6. 隔離阻抗: 50MΩ/500 VDC
7. 可安裝固定在面板上
8. LED燈狀態顯示
9. 附透明防塵蓋或可另外提供保護上蓋供選購
10. 可廣氾應用於各種接線場合, 例如: 配電盤, 控制面板, 變壓器, 機械設備, 不斷線系統, 發電機組, 冷凍空調, 電池組, 照明設備, 船舶飛機等等
11. http://www.shining.com.tw/2CT/CT_ssr_three_phase_dc_to_ac.htm

三相固態繼電器 SSR-T    型號	SSR-T25DA 固態繼電器 SSR	SSR-T40DA 固態繼電器 SSR	SSR-T25DA-H 固態繼電器 SSR	SSR-T40DA-H 固態繼電器 SSR
規格 / 尺寸
長 x寬 x高 (L x W x H)	103 x 79 x 27 mm	103 x 79 x 27 mm	103 x 79 x 27 mm	103 x 79 x 27 mm
參考 長度L1 x 寬度W1	24.1 x 27.6 mm	24.1 x 27.6 mm	24.1 x 27.6 mm	24.1 x 27.6 mm
參考 長度L2 x 寬度W2	88.9 x 47.5 mm	88.9 x 47.5 mm	88.9 x 47.5 mm	88.9 x 47.5 mm
參考直徑 (Ø)	5.2 mm	5.2 mm	5.2 mm	5.2 mm
電氣規格
最大負載電流	25 A	40 A	25 A	40 A
切換型式	零點觸發	零點觸發	零點觸發	零點觸發
輸入控制電壓	4~32 VDC	4~32 VDC	4~32 VDC	4~32 VDC
輸入電流	60mA@ 32 VDC	60mA@ 32 VDC	60mA@ 220 VAC	60mA@ 220 VAC
關閉電壓	0~2.5 VDC	0~2.5 VDC	0~2.5 VDC	0~2.5 VDC
輸出負載電壓	24~280 VAC	24~280 VAC	90~480 VAC	90~480 VAC
瞬間承受最大電流 (最大週期峰值浪涌)	250 A	400 A	250 A	400 A
最低破壞電壓	600 V	600 V	600 V	600 V
開啟及關閉時間	小於 1/2 AC 週期	小於 1/2 AC 週期	小於 1/2 AC 週期	小於 1/2 AC 週期
隔離阻抗	50 MΩ / 500 VDC	50 MΩ / 500 VDC	50 MΩ / 500 VDC	50 MΩ / 500 VDC
最大導通壓降	1.6 V / 25oC	1.6 V / 25oC	1.6 V / 25oC	1.6 V / 25oC
材料
基座塑膠材料	工程塑膠
顏色	白
零配件
保護蓋	SSR-T-CV (可選購)
散熱片 (散熱器)	HS-80XXX系列 散熱器 (HS-80050, HS-80100, HS-80150, HS-80200)
風扇	FAC-80, FDC-80, FDC-50 風扇
國際認證	CE	CE	CE	CE
