型號: | TB-200 |
---|---|
品牌: | 享曆 |
原產地: | 臺灣 中國 |
類別: | 電子、電力 / 電子元器件 / 端子、連接器 |
標籤︰ | 端子台 , 組合式端子台 , 柵欄式端子台 |
單價: |
-
|
最少訂量: | 100 件 |
TB-200 組合固定式端子台
1. 額定電流: 200安培 (共有60安培~400安培可供選購)
2. 額定電壓: 600伏特
3. 外觀尺寸: 35.0+44.0*80.0*40.0mm (節距長*寬*高),
4. 適用導線: 100mm2 / 3/0
5. 螺絲大小: M10
6. 塑膠本體採用耐衝擊與防火耐燃等級UL94-V2的工程塑膠原料來製造
7. 堅固耐用的組合固定式設計提供客戶組裝成任意電氣迴路數
8. 端子台兩端設計固定用螺絲孔可安裝在面板上或自由浮動.
9. 附有碼標紙條供電路標示或書寫
10. 附透明保護上蓋防塵並避免潛在的觸電危險
11. 可廣氾應用於各種接線場合, 例如: 配電盤, 控制面板, 變壓器, 機械設備, 不斷線系統, 發電機組, 冷凍空調, 電池組, 照明設備, 船舶飛機等等
12. 網址: http://www.shining.com.tw/2CT/CT_terminal_blocks_TBa.htm

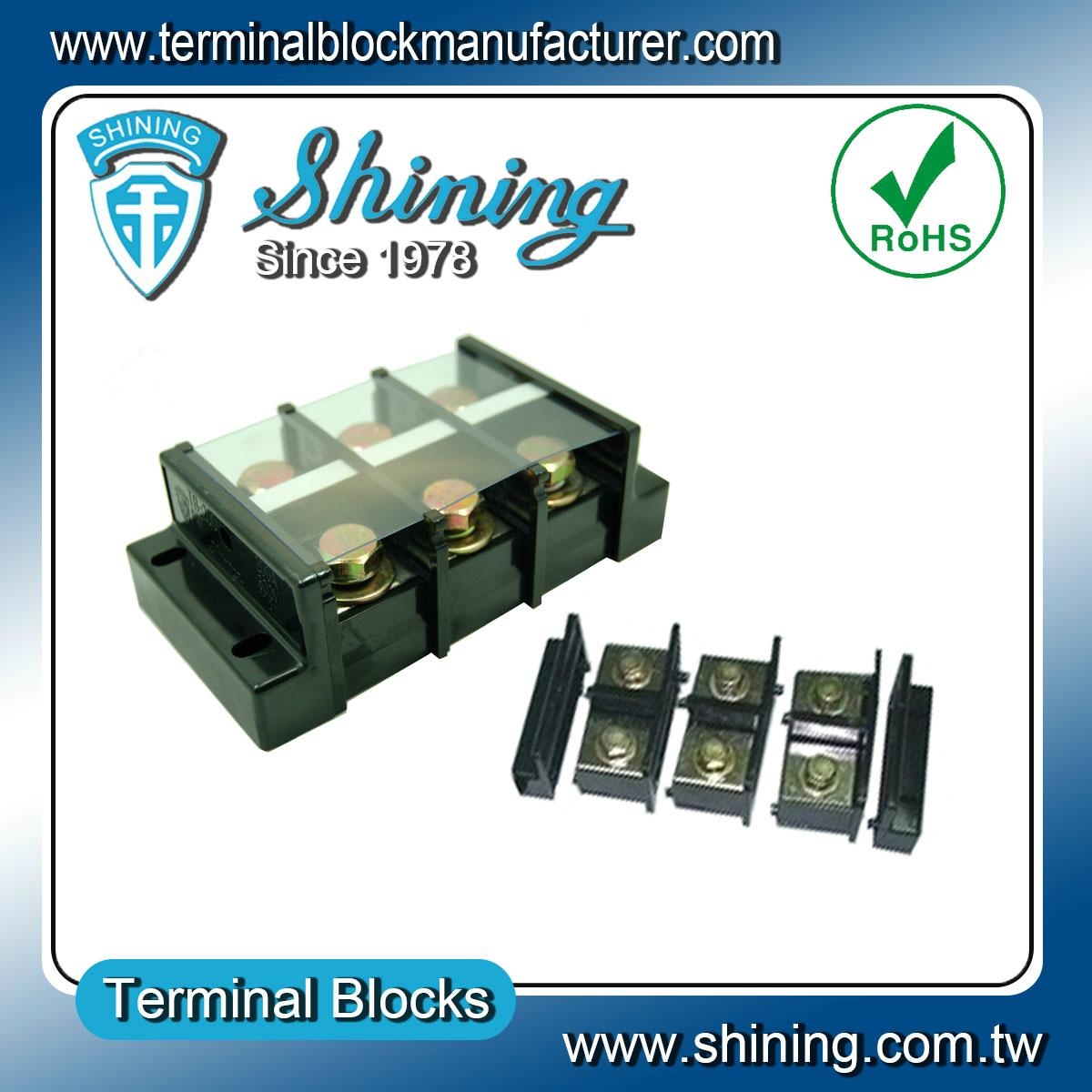

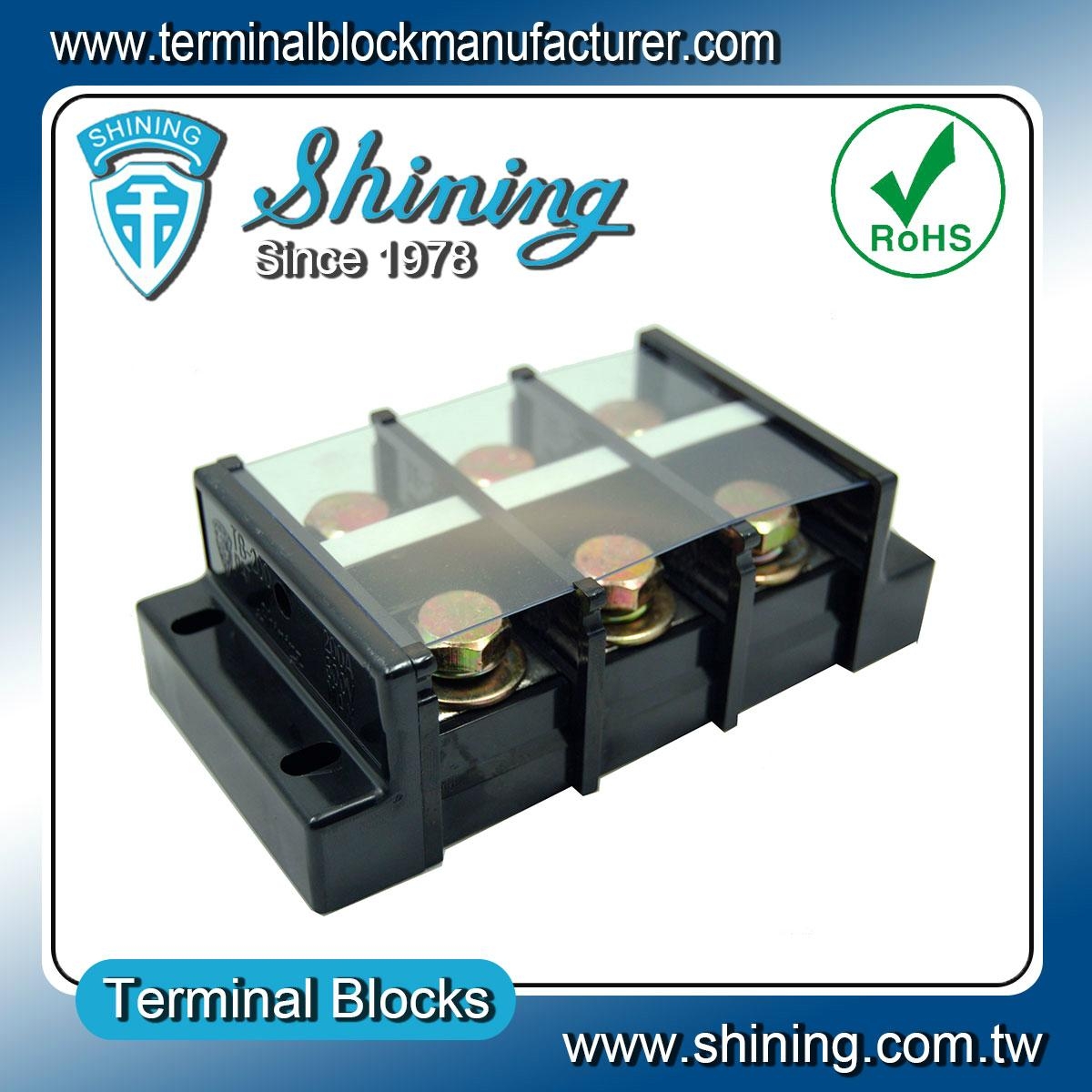

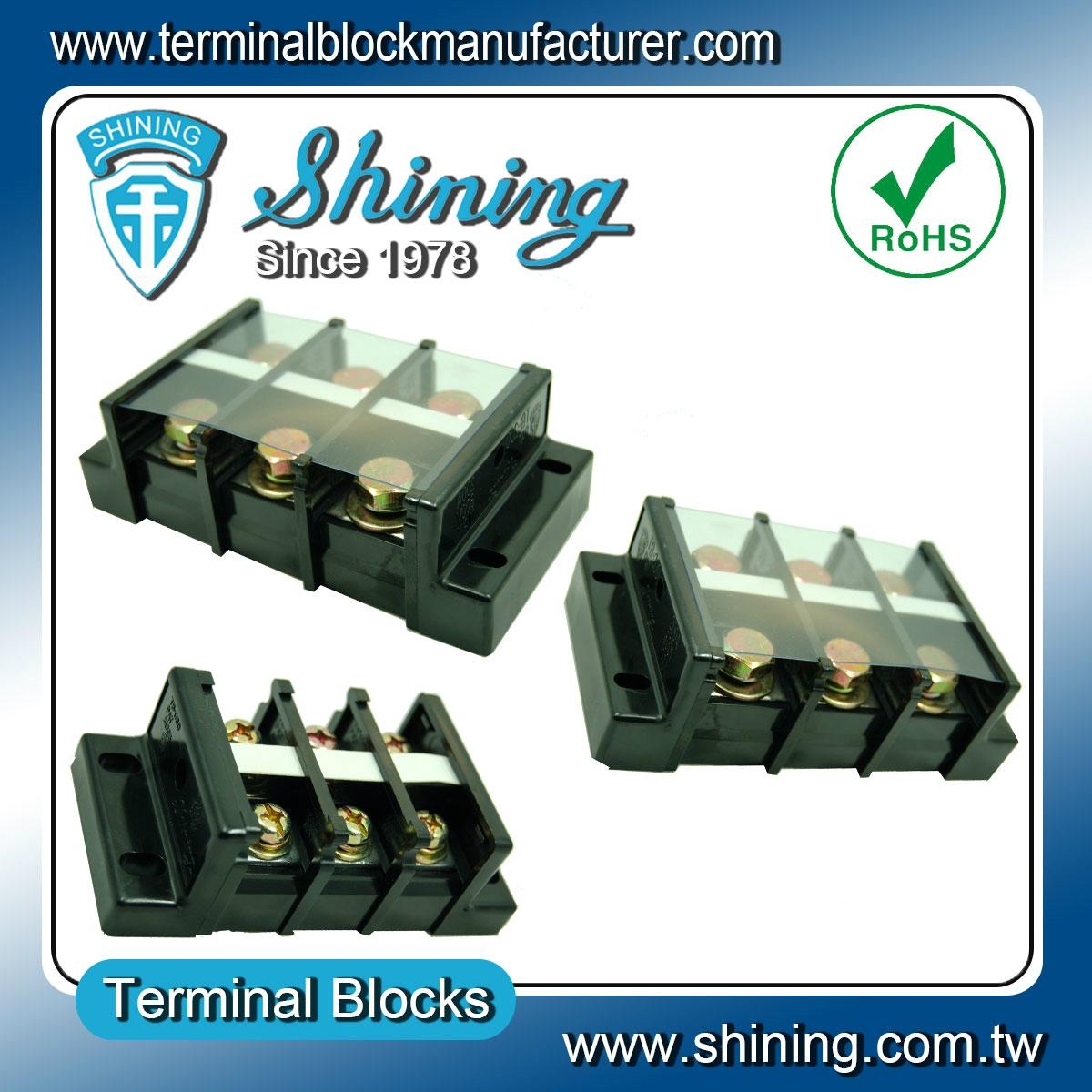

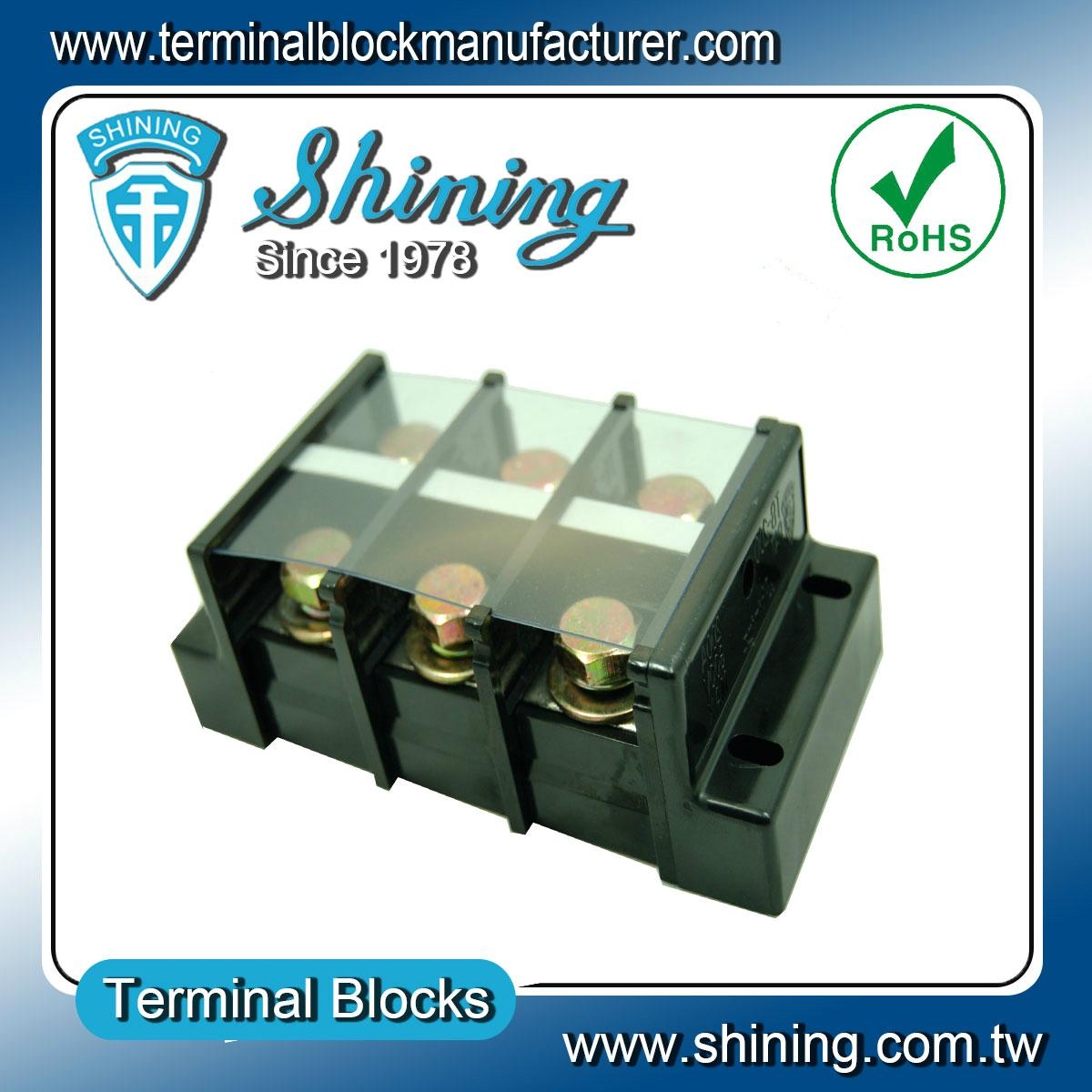

TB 系列組合式端子台 產品照片 |
|
|||||||
Item No. |
TB-060 | TB-080 | TB-100 | TB-125 | TB-150 | TB-200 | TB-300 | TB-400 |
規格 / 尺寸 | ||||||||
總長度 (L) [mm] | 20.5*n+42 | 20.5*n+42 | 26.5*n+42 | 26.5*n+42 | 30.0*n+44 | 35.0*n+44 | 42.0*n+50 | 50.0*n+50 |
參考長度 (L1) [mm] | 20.5*n+26.5 | 20.5*n+26.5 | 26.5*n+26.5 | 26.5*n+26.5 | 30.0*n+27.5 | 35.0*n+27 | 42.0*n+30.5 | 50.0*n+30.5 |
跨距 (A) [mm] | 16.5 | 16.5 | 22.5 | 22.5 | 26 | 31 | 37 | 45 |
節距 (B) [mm] | 20.5 | 20.5 | 26.5 | 26.5 | 30 | 35 | 42 | 50 |
寬度 (W) [mm] | 52 | 52 | 64 | 64 | 70 | 80 | 106 | 106 |
參考寬度 (W1) [mm] | 30 | 30 | 35 | 35 | 40 | 50 | 60 | 60 |
高度 (H) [mm] | 34 | 34 | 38 | 38 | 40 | 40 | 58 | 58 |
參考高度 (H1) [mm] | 11 | 11 | 15 | 15 | 18 | 22 | 25 | 28 |
螺絲 (C) (鐵, 鍍鋅) | M6 | M6 | M8 | M8 | M8 | M10 | M10 | M10 |
額定扭力矩 [N-m] | 2.5 | 2.5 | 6.0 | 6.0 | 6.0 | 10 | 10 | 10 |
額定扭力矩 [in-lb] | 22.1 | 22.1 | 53.1 | 53.1 | 53.1 | 88.5 | 88.5 | 88.5 |
電極P數 (電路數) | 可組合成任意P數 (n:表示電極數目) | |||||||
電氣規格 | ||||||||
額定電壓 [V] | 600V | 600V | 600V | 600V | 600V | 600V | 600V | 600V |
額定電流 [A] | 60A | 80A | 100A | 125A | 150A | 200A | 300A | 400A |
適用導線規格 [mm2] | 16 mm2 | 25 mm2 | 35 mm2 | 50 mm2 | 60 mm2 | 100 mm2 | 175 mm2 | 280 mm2 |
適用導線規格 [AWG] | AWG 6 | AWG 4 | AWG 2 | 1 | 1/0 | 3/0 | 350 | 550 |
材料 | ||||||||
絕緣塑膠材料 | PC (PA66) | |||||||
顏色 | 黑 (白, 藍, 紅, 棕, 灰, 等等...) | |||||||
防火耐燃等級 | UL94V-2 (UL94V-0) | |||||||
工作溫度 [oC] |
-400C~+1100C (Max: +2200C) | |||||||
金屬導體 | 黃銅鍍鎳(若有特殊需求且數量足夠, 亦可指定紅銅鍍錫) | |||||||
零配件 |
碼標紙條與透明防塵蓋隨購買之端子台附贈相對數量,其他配件為選購品。 可選購硬殼之透明保護蓋來替代透明防塵蓋。 |
|||||||
邊蓋 | TB-060EP | TB-080EP | TB-100EP | TB-125EP | TB-150EP | TB-200EP | TB-300EP | TB-400EP |
檔片 | 不需要 | |||||||
適用 軌道 | 不需要, 採用鎖螺絲來固定在機板上 | |||||||
透明保護蓋 (硬) | M-PCV-A060 | M-PCV-A060 | 暫無 | 暫無 | 暫無 | 暫無 | 暫無 | 暫無 |
透明防塵蓋 (軟) | M-CV-060 | M-CV-060 | M-CV-100 | M-CV-100 | M-CV-100 | M-CV-200 | M-CV-300 | M-CV-300 |
碼標紙條 | M-MKS-060 | M-MKS-060 | M-MKS-060 | M-MKS-060 | M-MKS-060 | M-MKS-060 | M-MKS-060 | M-MKS-060 |
固定用鐵棒 | M-MRD-060S | M-MRD-060S | M-MRD-060S | M-MRD-060S | M-MRD-060S | M-MRD-060S | M-MRD-060S | M-MRD-060S |
備註 |
例1 : TB-060-06P (TB-060的6P組合, 60A, 600V, 6P 端子台) ; TB-060-08P (TB-060的8P組合, 60A, 600V, 8P 端子台) 例2 : TB-100-04P (TB-100的4P組合, 100A, 600V, 4P 端子台) ; TB-100-05P (TB-100的5P組合, 100A, 600V, 5P 端子台) 例3 : TB-200-03P (TB-200的3P組合, 200A, 600V, 3P 端子台) TB-200-04P (TB-200的4P組合, 200A, 600V, 4P 端子台) |
