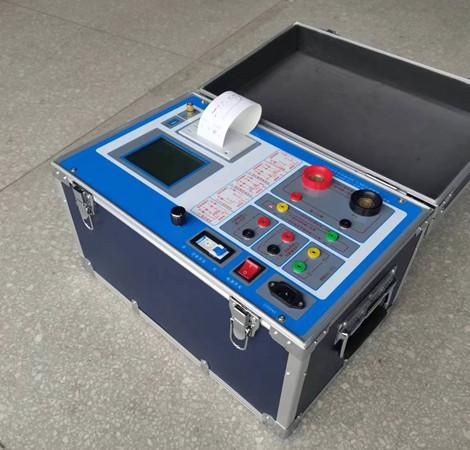

PSHGC-C全功能互感器特性綜合測試儀

一.設計用途

設計用於對保護類、計量類CT/PT進行自動測試，適用於實驗室也適用於現場檢測。

二.參考標準GB 1207-2006、GB 1208-2006

三.主要特征

• 支持檢測CT和PT，滿足 GB1207、GB1208等規程要求.

• 無需外接其它輔助設備，單機即可完成所有檢測項目，一次測試同時完成勵磁、變比極性試驗，可測試變壓器套管CT。

• 自帶微型快速打印機、可直接現場打印測試結果.

• 操作簡便，帶有智能提示，使用戶更易上手操作。.

• 大屏幕液晶，圖形化顯示接口.

• 按規程自動給出CT/PT（勵磁）拐點值.

• 自動給出5%和10%誤差曲線.

• 可保存3000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，並生成WORD報告.

• 小巧輕便≤22Kg，非常利於現場測試.

四．測試儀主要測試功能：

CT（保護類、計量類）	PT
• 伏安特性（勵磁特性）曲線	• 伏安特性（勵磁特性）曲線
• 自動給出拐點值	• 自動給出拐點值
• 自動給出5%和10%的誤差曲線，實測ALF(限值係數)功能。	• 變比測量
• 變比測量，極性判斷	• 極性判斷
• 比差測量	• 比差測量
• 相位（角差）測量	• 相位（角差）測量
• 一次通流測試	• 交流耐壓測試
• 交流耐壓測試	• 二次負荷測試
• 二次負荷測試	• 二次繞組測試
•二次繞組測試	• PT伏安特性電壓倍數可調(1.2—3.5)
•可測中低壓互感器，零序互感器伏安特性
•可測GIS，套管CT
•綜合測試，一次測試同時完成勵磁、變比極性

• 測試儀主要技術參數：

項    目		參    數
工作電源		AC220V 、50Hz
設備輸出		0～1200V 5KVA 最大設置值20A
大電流輸出		0～600A
勵磁精度		≤0.5%（0.2%*讀數+0.3%*量程）
二次繞組 電阻測量	範圍	0.01～300Ω
	精度	≤1.0%（0.4%*讀數+0.6%*量程）
二次實際 負荷測量	範圍	5～500VA
	精度	≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
相位測量 （角差）	範圍	1—99.9min
	分辨率	0.1min
CT 變比測量	範圍	≤25000A/5A（5000A/1A）
	精度	≤0.5%（0.3%*讀數+0.2%*量程）
PT 變比測量	範圍	≤500KV
	精度	≤0.5%（0.2%*讀數+0.3%*量程）
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，  重量：≤22Kg



工作條件要求

輸入電壓 220Vac±10%、額定頻率 50Hz；

測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保証安全；

參數對應的環境溫度是23℃±5℃；

保証值在出廠校驗后一年內有效。



PSHGC-C互感器伏安特性測試儀主要特征

• 支持檢測CT和PT

• 滿足 GB1207、GB1208等規程要求.

• 無需外接其它輔助設備，單機即可完成所有檢測項目.

• 自帶微型快速打印機、可直接現場打印測試結果.

• 採用智能控制器，操作簡單.

• 大屏幕液晶，圖形化顯示接口.

• 按規程自動給出CT/PT（勵磁）拐點值.

• 自動給出5%和10%誤差曲線.

• 可保存3000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，並生成WORD報告.

• 小巧輕便≤22Kg，非常利於現場測試.

測試儀主要測試功能：

CT	PT
• 伏安特性（勵磁特性）曲線	• 伏安特性（勵磁特性）曲線
• 自動給出拐點值	• 自動給出拐點值
• 自動給出5%和10%的誤差曲線	• 變比測量
• 變比測量	• 極性判斷
• 極性判斷	• 比差測量
• 一次通流測試	• 相位（角差）測量
• 比差測量	• 交流耐壓測試
• 相位（角差）測量	• 鐵心退磁
• 交流耐壓測試
• 鐵心退磁



技術參數：

項    目		參    數
工作電源		AC220V±10% 、50Hz
設備輸出		0～2500V（20A峰值）
大電流輸出		0～1000A
勵磁測量精度		≤0.5%（0.2%*讀數+0.3%*量程）
相位測量 （角差）	精度	4min
	分辨率	0.1min
比差	精度	0.1%
CT 變比測量	範圍	≤5000A/1A(25000A/5A)
	精度	≤0.5%
PT 變比測量	範圍	≤500KV
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，  重量：≤22Kg













































PSHGC-B互感器特性綜合測試儀原理概述：

專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一台性能價格比較高的多功能試驗儀器。

本儀器採用高效低耗的優質材料和特殊繞法的調壓器及升壓器，單片機微處理器進行數據採集，分析和存儲，內置微型打印機，可打印測試數據和曲線。測CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作，是現場試驗人員不可多得的儀器。

性能指標：

◆輸入電壓：交流220V或380V，50Hz，自動識別輸入電壓。

◆工作環境溫度：0-40度

◆最大輸出電壓：

輸入交流220V時，輸出0-500V；

輸入交流380V時，輸出0-1000V。

◆最大輸出電流：

測變比時，最大瞬時電流240A；

測伏安特性時，最大瞬時電流15A。

◆數字電壓表測量範圍：0-999.9V；分辨率：0.1V

◆作電流顯示時：0-999.9mA；分辨率：0.1mA。

◆數字電流表測量範圍：0-15A（240A），分辨率0.01A。

◆誤差：I≤3%，U≤3%

◆測CT變比時，可自動計算變比值，並打印數據和計算結果。

◆測伏安特性時，存儲並打印20組電流電壓值和伏安特性曲線。

◆外型尺寸：長*寬*高=460mm*320mm*260mm。

◆重量：21KG。

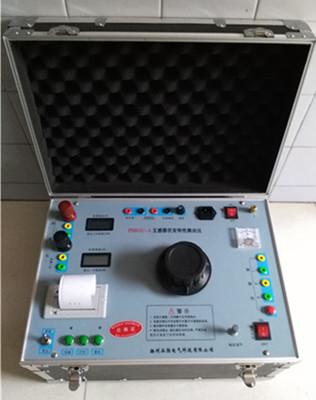

PSHGC-A互感器特性測試儀使用說明

專門為繼電器保護專業試驗電流互感器伏安特性，變比測試及極性判別而設計，還可作變壓器極性判別測試，是一台性能價格比，比較高的多功能試驗儀器。
本儀器採用高效低耗優質材料和特殊繞法的升壓器，微處理器進行數據採集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、攜帶、操作方便。其性能獨特，是目前不可多得的儀器。
技術參數
    ⒈ 輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。
    ⒉ 工作環境溫度：0~40℃。
    ⒊ 輸入電壓：輸入交流220V時，輸出0-600V。
                 電流：最大瞬時電流，測變比時為600A。
                 輸入交流220V時，輸出0-600A。
                 伏安特性測試時為15A。
    ⒋ 數字電壓表測量範圍：0-9999V；分辨率：0.1V。
             作電流顯示時：0-9.9A；分辨率：0.1mA。
    ⒌ 數字電流表測量範圍：0~3000A；分辨率：0.01A。
    ⒍ 誤差：1≤1%，U≤1%。
    ⒎ 測CT變比時，可自動計算變比值，並打印數據和計算結果。
    ⒏ 測伏安特性時，存儲並打印20組電流電壓值和伏安特性曲線。
    ⒐ 外型尺寸：長×寬×高=470×340×260mm3。
    ⒑ 重量：23Kg。

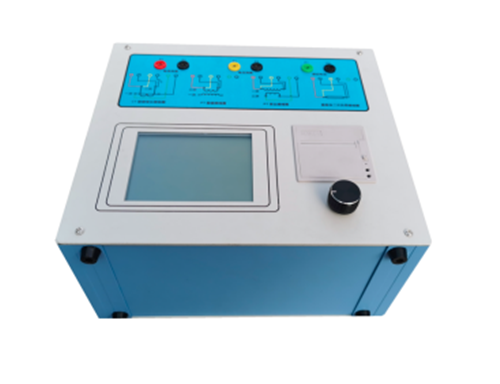

PSHGC-BP變頻CT伏安特性測試儀裝置特點與參數

研發的CT、PT測試儀器。裝置採用高性能DSP和ARM、製造工藝，保証了產品性能穩定可靠、功能完備、自動化程度高、測試效率高，是電力行業用於互感器的專業測試儀器。

1.1 主要技術特點

★ 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用於各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。

★ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值係數（ALF）、儀表保安係數（FS）、二次時間常數(Ts)、剩磁係數(Kr)、飽和及不飽和電感等CT、PT參數。

★ 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，並依照互感器類型和級別自動選擇何種標準進行測試。

★ 基於先進的低頻法測試原理，能應對拐點高達60KV的CT測試。

★ 界面友好美觀，全中文圖形界面。

★ 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，並生成WORD報告。

★ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是採用同一種接線方式。

★ 易於攜帶，裝置重量<8.2Kg。

1.2主技術參數

測試用途		保護類CT、計量類CT、保護類PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.2%
CT變比測量	範圍	1~40000
	精度	±0.2%
PT變比測量	範圍	1~40000
	精度	±0.2%
相位測量	精度	±3min
	分辨率	0.3min
二次繞組電阻測量	範圍	0~300Ω
	精度	0.5%（0.2%*讀數+0.3%*量程）±2mΩ
交流負載測量	範圍	1~500VA
	精度	≤0.5%（0.2%*讀數+0.3%*量程） ±0.1VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10οC~50οC，  濕度：≤90%
尺寸、重量		尺寸：340mm×296mm×174mm，重量<9kg
