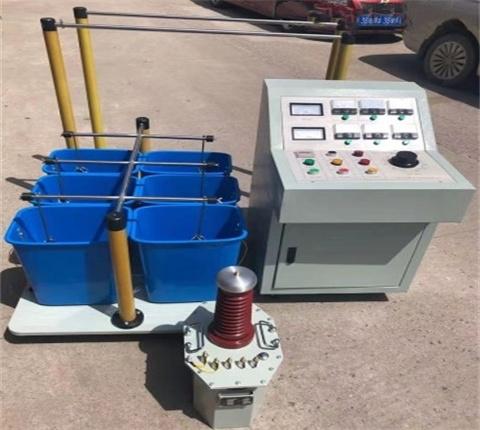

PSNYZ絕緣靴手套耐壓試驗裝置主要特點：

本公司經過技術人員的技術攻關，開發了PSNYZ系列絕緣靴手套耐壓試驗裝置，該裝置將分兩部件，一部件為水槽箱、二部件為控制箱。

水槽箱分上下區，上區為6只小水槽，下區為試驗變壓器和毫安表，可一次做6只絕緣靴或者6只絕緣手套耐壓試驗。同時顯示絕緣靴或絕緣手套的匯漏電流。

控制箱為鋁合金箱，設有過流保護、零位保護、時間保護及報警等功能。

PSNYZ絕緣靴手套耐壓試驗裝置工作原理

該系列產品為低壓工作電壓220V/50Hz的工頻電源，根據電磁感應原理，改變輸入電壓達到試驗所需要的最高電壓。

PSNYZ絕緣靴手套耐壓試驗裝置使用條件

1．環境溫度：-5～40℃

2．相對濕度不超過85%（當空氣溫度為25℃時）

3．海拔不超過1000m

4．輸入電源諧波含量不大於3%

PSNYZ絕緣靴手套耐壓試驗裝置技術參數

1.工作電源：AC220V±10%50Hz

2.輸入電壓：220V

3.輸入電流：15A

4.容    量：3KVA

5.輸出電壓：0～25KV

6.輸出電流：120mA

PSNYZ絕緣靴手套耐壓試驗裝置試驗步驟

1. 將水槽內加入三分之二的水，並固定在絕緣台面上。
2. 將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口乾燥。
3. 調節高壓管上的鬆緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中並擰緊鬆緊羅絲以固定探棒。
4. 將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，並將水槽箱上的每只毫安表開關擰到“斷”位置上。
5. 將控制箱電源插座接入220V電源，並將接地端接地。
6. 設置好試驗時間及過流保護值。
7. 接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報警器停止報警表示已通電等待升壓。
8. 順時針勻速旋轉調壓器手柄升壓，並密切注意控制箱儀表及水槽箱毫安表的情況。
9. 如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到“通”位置上，以保護毫安表遭過電流損坏。

10、當到達所需電壓時，打開時間繼電器開關，時間繼電器計時。

11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。

12、逆時針旋轉調壓器手柄降壓，然後關掉時間繼電器開關並按下斷開按鈕，拉下閘刀，試驗結束。

13、除非試驗允許，決不允許全電突然斷電。

14、試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出。



PSNYZ-C絕緣靴手套耐壓測試儀遙控打印概述：

我公司根據國家電力公司發布的《電力安全工器具預防性試驗規程》要求，按新的行業標準要求考核洩露電流做為試驗依據更加科學。並遵從廣大用戶反饋意見，不斷改進而設計最先進的絕緣靴（手套）試驗的專用設備。該產品有效的解決了過去的不規範試驗，提高了工作效率，保障了操作人員工作安全，是當前做絕緣靴（手套）耐壓試驗最理想的產品。

PSNYZ-C絕緣靴手套耐壓測試儀產品特點

  1、該產品一機多用，不僅自動操作，而且還能遙控操作，一次性完成打印試驗結果。遙控距離50米，有效保証人身安全。

  2、設定所需電壓、電流、時間、自動保存試驗結果。

  3、如果被試品擊穿或出現異常情況儀器會自動復位到零位上。

4、按新的行業標準要求絕緣靴要用專用電極，不需要灌水。試驗合格的絕緣靴立即可以投入使用，並且提高絕緣靴的使用壽命。

5、組合式結構，可移動運輸方便。

6、一次可同時完成3雙（6只）絕緣靴或手套的耐壓試驗，同時準確檢測6路洩露電流。

7、大屏幕LCD漢字顯示方式；

8、自動升壓、計時、數據採集；

9、多組曆史數據存儲，方便調閱；

10、試驗結果數據打印。

PSNYZ-C絕緣靴手套耐壓測試儀技術參數

1．電源電壓  220V  50HZ

2．額定功率  3KVA

3．額定輸出電壓  30KV

4．屏幕顯示，並設有電源、零位、升壓、降壓、故障等功能。

5．參數設定：高壓、時間、電流。

PSNYZ-C絕緣靴手套耐壓測試儀使用方法：

1. 拆開包裝后，將試驗裝置固定好，並將接地線接好。

2．將自動控制儀航空插座與主機航空插座相聯接，插上電源，設定所需電壓、電流、時間。

3．試驗前，將被試品內裝好鋼珠，不鏽鋼容器放入少量水，將被試品內放不鏽鋼容器內，再通過鎖緊螺釘調節電極杆，使電極插入絕緣靴（手套）內調整螺杆，接觸鋼珠面即可。

4. 接通電源，按下空氣開關,“電源指示”燈亮，“零位指示”燈亮。

將參數設定好后，按下“確定”鍵，高壓指示燈亮，電機自動升壓到所需電壓，計時，時間到，儀器自動降壓，零位指示燈亮，

5．如果調壓器不在零位，儀器不能升壓。

6.  如用遙控器操作，請按遙控器上指示操作。

PSNYZ-C絕緣靴手套耐壓測試儀維護保養：

1．該裝置使用完畢后，應將水槽內的水放淨。

2．若長時間不使用應該保持水槽內外乾燥，電極杆、絕緣杆無水分。

3．使用前測量絕緣杆的絕緣電阻，必要時用高壓測試其耐壓值不得低於20KV。

PSNYZ-C絕緣靴手套耐壓測試儀成套性：

1．使用說明書                                  1份

2．合格証                                          1份

3、耐壓試驗台                  1台

4．主機                        1台

5．設備線                      1套

6.  絕緣靴（手套）容器        各6只

7.  鋼珠                      約25公斤





PSNYZ-C全自動絕緣靴手套耐壓測試儀遙控不打印概述：

是我公司根據國家電力公司發布的《電力安全工器具預防性試驗規程》要求，並遵從廣大用戶反饋意見，不斷改進而設計生產的絕緣靴（手套）批量試驗的專用設備。該產品有效的解決了過去的不規範試驗，提高了工作效率，保障了工作安全，是絕緣靴（手套）耐壓試驗理想的裝置。

技術參數

1．電源電壓  220V  50HZ

2．額定功率  5KVA

3．額定輸出電壓  50KV

4．數字顯示，並設有零位，過流，計時，功能。

使用方法：

⒈拆開包裝后，將試驗裝置固定好，並將接地線接好。

⒉試驗前，將被試品內裝滿鋼珠，再通過鎖緊螺釘調節電極杆，使電極插入絕緣靴（手套）內調整螺杆，接觸鋼珠面即可。

⒊遙控器鍵“1”為升壓鍵，“2”為降壓鍵，“3”為啟動鍵，“4”為停止鍵，“5”為計時鍵，“6”為備用鍵。

⒋接通電源，合上空氣開關,零位指示燈亮,按下“3”鍵，高壓指示（啟動）燈亮，然後按“1”鍵升壓,當升到所需電壓時，按下“5”鍵，開始計時,時間到高壓斷開調壓器自動回零，如果試驗中有哪一路絕緣靴（手套）不合格有問題的一路高壓斷開，對應燈熄滅試驗結束調壓器回零。

5.左起第一塊表是高壓表(KV),後面6塊表是智能電流表(mA),6塊表(mA)上面相應的指示燈是過流指示燈,一一對應。

維護保養：

1．該裝置使用完畢后，應將水槽內的水放淨。

2．若長時間不使用應該保持水槽內外乾燥，電極杆、絕緣杆無水分。

3．使用前應測量絕緣杆的絕緣電阻，必要時用高壓測試其耐壓值不得低於20KV。



PSNYZ-D遙控型絕緣靴（手套）耐壓試驗裝置是我公司根據國家電力公司發布的《電力安全工器具預防性試驗規程》要求，並遵從廣大用戶反饋意見，不斷改進而設計生產的絕緣靴（手套）批量試驗的專用設備。有效的解決了過去的不規範試驗，提高了工作效率，保障了工作安全，是絕緣靴（手套）耐壓試驗理想的裝置。



技術參數

1．電源電壓  220V  50HZ

2．額定功率  3KVA

3．額定輸出電壓  30KV

4．數字顯示，並設有零位，過流，計時，報警功能。



使用方法：

⒈拆開包裝后，將試驗裝置固定好，並將接地線接好。

⒉試驗前，將被試品內裝滿鋼珠，再通過鎖緊螺釘調節電極杆，使電極插入絕緣靴（手套）內調整螺杆，接觸鋼珠面即可。

⒊遙控器鍵“2”為停止鍵，“1”為啟動鍵，“3”為升壓鍵，“4”為降壓鍵，“5”為計時鍵，“6”為備用鍵。

⒋接通電源，按下空氣開關,電源指示燈亮,按下“1”鍵，高壓指示燈亮，如果不亮說明調壓器未歸零，請按“4”鍵降壓，然後按下“1”鍵，再按“3”鍵升壓,當升到所需電壓時，按下“5”鍵，開始計時,時間到蜂鳴器響，按下“4”鍵，調壓器回零，按“2”鍵結束試驗。

5.左起第一塊表是高壓表(KV),後面6塊表是智能電流表(mA).,6塊表(mA)上面相應的指示燈是過流指示燈,一一對應。



PSNYZ-X智能絕緣靴手套耐壓試驗裝置用途概述

1：依新的國電發(2002)777號《電力安全工器具預防性試驗規程》所要求的方法更科學、合理地快速完成對絕緣手套，絕緣靴、絕緣膠墊等常用輔助絕緣工器具的工頻耐壓試驗。

輔助絕緣安全工器具是指絕緣強度不是承受設備或線路的工作電壓，只是用於加強基本絕緣安全工器具的保安作用，用以防止接觸電壓、跨步電壓、洩漏電流電弧對操作人員的傷害，不能用輔助絕緣安全工器具直接接觸高壓設備帶電部分。屬於這一部分的安全工器具有：絕緣手套、絕緣靴、等。

   本儀器主要用於對絕緣手套、絕緣靴等安全工器具進行工頻耐壓試驗，以便判斷這些工器具是否符合使用條件，保証工作人員的人身安全。

   2：試驗依據

由國家電力公司發布的于2002年11月7日實施的《電力安全工器具預防性試驗規程》。

PSNYZ-X智能絕緣靴手套耐壓試驗裝置功能特點

1、彩色顯示屏，人機對話操作，操作簡便；
2、最多可6只試件同時試驗，提高工作效率；
3、自動打印出測試報告；
4、可以設定參數做其它產品的絕緣性能預防性試驗；

5、整套裝置由高壓櫃和主機（控制箱數據處理裝置）兩部分組成；
6、可進行絕緣靴、高壓絕緣手套、低壓絕緣手套的智能化絕緣性能預防性試驗，項目齊全；
7、可自行設定參數做其它產品的洩漏電流測量試驗；
8、測試過程微電腦控制，升壓、降壓自動完成；
9、高、低壓隔離，安全可靠；

10.試驗電壓時自動計時。

PSNYZ-X智能絕緣靴手套耐壓試驗裝置技術指標
 專用電極：ф4mm   鋼珠

試驗電壓：AC 0—30Kv

試驗電流：0—30mA

電流測量精度：±2級(±5個字)

電壓測量精度：±2級(±5個字或±1KV)（手動擋）

最大試驗量：3雙/6只 （可定製更多）   6路洩漏電流檢測

電源：AC220V  ±10%

專用試驗箱

專用試驗箱主要用於對絕緣靴，絕緣手套的試驗，它依新安規的要求進行設計，不但採用了新型輕便的組合結構，而且採用了新安規要求的專用電極，同時科學的以每只試品的洩漏電流作為判斷的科學依據，是傳統試驗方法按新安規的革新所在。

專用試驗箱，每套裝置配絕緣靴試驗箱6個，絕緣手套試驗箱6個。
