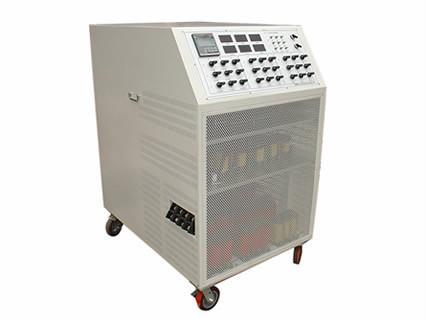

孤島保護檢測系統/風能並網逆變器測試設備ACLT-3818
根據2009年度新頒發的《並網光伏發電專用逆變器技術要求和試驗方法》，根據IEC62116《光伏並網系統用逆變器防孤島測試方法》的相關要求，並網逆變器產品必須嚴格進行出廠試驗和型式試驗，專用標準IEEE Std. 2000-929 和UL1741也規定要求，所有的並網逆變器必須具有反孤島效應的功能。 ACLT並網逆變器檢測試驗裝置滿足並網逆變器的防孤島效應保護試驗、過載保護試驗、過流保護試驗，功率因素測定試驗，並網電流諧波試驗，ACLT是並網逆變器綜合性能測定必不可少的檢測工具，也是中國唯一應用於並網逆變器產品出廠試驗、型式試驗、防孤島保護試驗的專業檢驗儀器。 ACLT內置有純阻性負載、感性負載、容性負載；三相負載功率獨立控制，三相電壓不平衡時也能精確調試出諧振點；功率輸入採用分段式組合控制，可以任意組合各種功率輸入，滿足並網逆變器滿負載檢測需要，精確模擬交流用電設備諧振發生，有效檢測並網逆變器防孤島保護功能。 ACLT並網逆變器防孤島保護試驗檢測裝置：RLC交流測試負載，模擬諧振發生，當諧振發生時，感性電流=容性電流=阻性電流，三相電壓不平衡時，也能精確快速調試出每一相諧振點，科學檢測風能/光伏並網逆變器防孤島保護功能及工作效率、供電性能，是生產車間、實驗室、科研調試必備的檢測工具。 ACLT並網逆變器試驗檢測裝置完全滿足並網逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求，目前已廣氾應用於並網逆變器生產企業、並網逆變器的科研開發、並網逆變器檢測鑑定機構、高校電氣實驗室、產品驗收及日常維護測試領域。
一、ACLT並網逆變器防孤島保護試驗檢測裝置的突出應用：
1、模擬交流用電設備諧振發生，有效精確檢測並網逆變器防孤島效應保護功能。
2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
3、模擬各類複雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。
4、應用於使用單位對並網逆變器的產品驗收及日常維護檢測，全面檢測各種逆變器供電能力， 並精確提供檢測報告。
5、應用於並網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑑定檢測等領域。
二、ACLT並網逆變器防孤島保護試驗檢測裝置的主要功能：
(1) ABC三相感性電流及ABC三相容性電流值直接顯示于控制面板，諧振點症狀直接顯示于面板上。
(2) 阻性負載、感性負載及容性負載的最小分辨率為10W，可滿足調試需要及精確模擬諧振發生。
(3) ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。
(4) ABC三相阻性負載、感性負載、容性負載的功率大小，分相獨立控制調節，滿足三相電壓不平衡條件下調節交流諧振點。
(5) 可根據性能參數檢測要求，通過操作面板設置相應的功率，任意組合、設定放電功率。
(6) 主機採用電子電路控制，具有溫度過熱自動阻斷保護功能：由於特殊原因出現過熱時，可自動切斷負載。
(7) 採用液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。還可以將測量數據上傳到PC機上並實現對數據的存儲功能。
(8) 新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
(9) 本機採用小型單相風機送風，噪音小，風力大，便於熱量擴散。
(10) 功率輸入採用分段式控制。負載採用耗能方式工作，散熱採用強制風冷方式。
(11) 檢測過程的測量數據可以記錄並保存到遠程PC機上（控制室）
(12) 可以遠程控制並調節RLC功率負荷（控制室操作台），也可以在主機上直接控制調節功率。
(13) 三相電壓不平衡，也能精確調試模擬諧振點發生，精確檢測並網逆變器防孤島效應保護功能。
三、ACLT並網逆變器防孤島保護試驗檢測裝置的技術參數：
(1) 主迴路由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。
(2) 三部分負載由三相RLC獨立旋轉組合控制及撥動開關分段控制： ACLT-3803M阻性、感性、容性負載功率分別是33K，滿足30KW以下並網逆變器的孤島保護功能檢測： 阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-10 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；合計：32.97 KW； 感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-10 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；合計:32.97KVA； 容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-10kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；合計:32.97 kvar . ACLT-3820M阻性、感性、容性負載功率分別是67K，滿足60KW以下並網逆變器的孤島保護功能檢測： 阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；5kW、10kW、20kW、（三只撥動開關）合計：66.97 KW； 感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；5kVA、10kVA、20kVA、（三只撥動開關）合計:66.97KVA； 容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-10kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；5kVar、10kVar、20kVar、（三只撥動開關）合計:66.97 kvar . ACLT-3830M阻性、感性、容性負載功率分別是110K，滿足100KW以下並網逆變器的孤島保護功能檢測： 阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；10kW、10kW、20kW、20kW、20kW（五只撥動開關），合計：109.97 KW； 感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kVA、10kVA、20kVA、20kVA、20kVA（五只撥動開關），合計:109.97KVA； 容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kvar、10kvar、20kvar 、20kvar、20kvar（五只撥動開關），合計:109.97 kvar . ACLT-3840M阻性、感性、容性負載功率分別是140K，滿足130KW以下並網逆變器的孤島保護功能檢測： 阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；10kW、10kW、20kW、20kW、50kW（五只撥動開關），合計：139.97 KW； 感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kVA、10kVA、20kVA、20kVA、50kVA（五只撥動開關），合計:139.97KVA； 容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）； 10kvar、10kvar 、20kvar、20kvar、50 kvar（五只撥動開關），合計:139.97 kvar . (3) 阻性、感性、容性部分均可自由組合，最小步進幅度10W。 (4) 適用環境溫度範圍：－10～+50℃。 (5) 接入負載電壓： 三相AC380V/50Hz（線電壓380V，相電壓220V）。 (6) 接線方式：三相四線制，或單相兩線接入。 (7) 電壓精度為±0.5%、電壓分辨率為0.1V。 (8) 頻率測量範圍為40-65Hz。 (9) 電流測量範圍0-500A。 (10) 冷卻方式：風冷。工作電源：交流220V/50Hz。 (11) ACLT機箱本身帶有控制面板，並帶有RS232接口，負載和計算機相連接，並通過相關軟件實現負載中存儲的數據傳到遠程PC機中進行處理。 (12) PC機軟件可顯示本次測試中的最大功率值，峰峰值。
四、ACLT在並網逆變器出廠檢驗和型式檢驗項目上的詳細應用：
序號 檢驗項目 型式檢驗 出廠檢驗 檢測工具 1 防孤島效應保護試驗 √ √ ACLT 2 逆變效率試驗 √ √ ACLT 3 並網電流諧波試驗 √ √ 4 功率因數測定試驗 √ √ ACLT 5 直流分量試驗 √ 6 過載保護試驗 √ √ ACLT
五、ACLT並網逆變器試驗檢測裝置的現場應用工作示意圖
型號 ACLT-3803M ACLT-3820M ACLT-3830M ACLT-3840M 說明 阻性負載功率 32.97KW 66.97KW 109.97KW 139.97KW 可分相獨立控制 感性負載功率 32.97KVA 66.97KVA 109.97KVA 139.97KVA 可分相獨立控制 容性負載功率 32.97KVAR 66.97KVAR 109.97KVAR 139.97KVAR 可分相獨立控制 總裝機容量 98.91K 200.91K 309.91K 419.91K 分相獨立 控制功能 有，RLC三相獨立控制 有，RLC三相獨立控制 有，RLC三相獨立控制 有，RLC三相獨立控制 滿足輸入三相電壓不平衡時調試 遠程功率調節控制功能 配備遠程控制台，方便功率輸入 配備遠程控制台， 方便功率輸入 配備遠程控制台，方便功率輸入 配備遠程控制台，方便功率輸入 遠程控制功能 按鍵受控功能 有，遠程功率按鍵具有可關閉功能 有，遠程功率按鍵 具有可關閉功能 有，遠程功率按鍵 具有可關閉功能 有，遠程功率按鍵 具有可關閉功能 避免過載燒燬 逆變器 步進幅度 10W 10W 10W 10W RLC步進幅度0．01K 電流最大分辨率 1mA 1mA 1mA 1mA 滿足精確調度諧振點 諧振點調試功能 有，交流諧振發生症狀直接顯示于控制面板上 逆變器輸出電壓 3相380V50Hz或單相220V50Hz 控制方式 放電功率連續可調,開關式控制調節功率，增配遠程控制台 儲存裝置 測量數據直接導入遠程PC機，軟件具有自動記錄並具有數據保存功能 顯示方式 中文顯示界面，數字式背光LCD 顯示內容 顯示三相電壓、電流、頻率、溫度、功率； 每一相的感性電流及容性電流直接顯示于面板，電流最大分辨率1mA，精確調試諧振發生 供應電源 單相220V/50Hz 電壓量測界面 量測範圍：AC 0～550.0V，解析度：0.1V，精確度：±1V 電流量測界面 量測範圍：AC 0～500A，解析度：0.1A，精確度：±1% 溫度量測界面 量測範圍：0～100℃，解析度：0.1℃，精確度：±1℃ 分析軟件 隨機贈送中文分析軟件，終身免費升級 備註 可根據用戶現場檢測需要，提供針對性量身定造服務
五、ACLT並網逆變器試驗檢測裝置的現場應用工作示意圖

六、ACLT-3818M並網逆變器試驗檢測裝置生產參考的技術標準有： ACLT-3818M並網逆變器試驗檢測裝置的研發生產參考了---- 《並網光伏發電專用逆變器技術要求和試驗方法》-2009 GB/T 19939-2005《光伏系統並網技術要求》、 UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》、 AS 4777.2：2005《通過逆變器連接的電源系統的並網 第二部分：逆變器要求》、 IEEE 1547:2003《分布式電源與電力系統進行互連的標準》、 IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》， IEC62116《光伏並網系統用逆變器防孤島測試方法》 量身定造服務：可根據並網逆變器現場檢測設備的要求，為用戶量身定造各類智能型/全自動型的逆變器檢測裝置、定製不同功率的阻性感性容性綜合交流測試負載，為用戶提供針對性服務。 檢測儀表租賃服務：市場競爭日益激烈, 各家公司都在緊縮銀根以規避投資風險. 通過租賃來獲取您所需要的檢測儀器, 而且更快, 更方便, 重要的是可以為公司節省開支.更多詳情請來電咨詢！臺灣群菱全心全意為用戶創造價值，共創雙贏合作！ 友情提示：臺灣群菱公司主營有柴油發電機維護檢測設備，UPS電源供電性能檢測設備、逆變器孤島檢測設備、蓄電池日常維護檢測儀表、蓄電池內阻監控、UPS蓄電池檢測儀表、智能充電機、核電站大型發電廠專用蓄電池放電試驗裝置、三相電力質量分析儀等等產品，總共有兩百多個日常維護檢測儀表，滿足日常維護檢測需要，也可根據用戶特殊現場需求，量身定造檢測儀表！同時為用戶提供蓄電池代維檢測服務，提供蓄電池測試儀租賃服務。 詳情請您登錄我們網站查詢！ 臺灣群菱：專業致力于後備電源檢測領域，誠招全國代理商，歡迎OEM配套，您來電索取詳細技術資料！ 臺灣群菱工業股份有限公司北京辦事處 林經理 地　址：北京市朝陽區慈云寺1號院東區國際2號樓1502室 電　話：010-85912086/95/93/91 傳　真：010-85912068 手 機：013717877266 網 址: www.qunling.cc www.innet.cc
