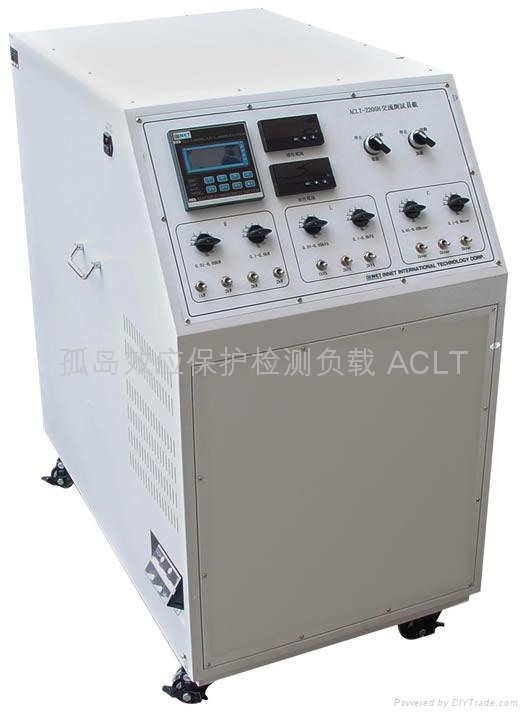

孤島效應保護檢測負載 ACLT
RLC孤島測試負載ACLT-3830M
RLC孤島測試負載ACLT-3830M:阻性負載110K,感性負載110K,容性負載110K,輸入電壓AC380V或AC220V;
RLC孤島測試負載ACLT-3860M:阻性負載210K,感性負載210K,容性負載210K,輸入電壓AC380V或AC220V;
RLC孤島測試負載ACLT-3803M:阻性負載33K,感性負載33K,容性負載33K,輸入電壓AC380V或AC220V;
ACLT內置有純阻性負載、感性負載、容性負載;三相負載功率獨立控制,三相輸入電壓不平衡時也能精確調試出交流諧振點;功率輸入採用分段式組合控制,可以任意組合模擬各種功率負荷,滿足並網逆變器滿負載檢測需要,精確模擬交流用電設備諧振發生,有效檢測並網逆變器防孤島保護功能。孤島效應保護檢測負載 ACLT
ACLT孤島測試負載:RLC交流測試負載,模擬諧振發生,當諧振發生時,感性電流=容性電流=阻性電流,Q值=1(美標Q值原為2.5,現也改為1);三相電壓不平衡時,也能精確快速調試出每一相諧振點,科學檢測光伏並網逆變器防孤島保護功能及工作效率、供電性能,是生產車間、實驗室、安裝調試、科研開發必備的檢測工具。
ACLT孤島測試負載---完全滿足並網逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求,目前已廣氾應用於並網逆變器生產企業、並網逆變器的科研開發、並網逆變器檢測鑑定機構、高校電氣實驗室、產品驗收及日常維護測試領域。孤島效應保護檢測負載 ACLT
一、孤島測試負載的突出應用:
1、模擬交流用電設備諧振發生,有效精確檢測並網逆變器防孤島效應保護功能。
2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
3、模擬各類複雜工作環境,檢測逆變器在各種環境下的綜合工作性能狀況。
4、應用於使用單位對並網逆變器的產品驗收及日常維護檢測,全面科學檢測各種逆變器供電能力,
並精確提供檢測報告。孤島效應保護檢測負載 ACLT
5、應用於並網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑑定檢測等領域。
孤島效應保護檢測負載 ACLT
二、ACLT孤島測試負載的主要功能:
ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板,諧振點症狀直接顯示于面板上。
阻性負載、感性負載及容性負載的最小分辨率為10W,可精確模擬交流諧振發生及滿足逆變器調試檢測需要。
ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。
ABC三相阻性負載、感性負載、容性負載的功率,可以分相獨立控制及調節,滿足三相電壓不平衡條件下精確調節交流諧振點。孤島效應保護檢測負載 ACLT
可根據性能參數檢測要求,可以通過操作面板或遠程控制台設置相應的功率,任意組合、設定放電功率。
主機採用電子電路控制,具有溫度過熱自動報警保護功能:由於特殊原因出現過熱時,可自動切斷負載。
採用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等,也可顯示電壓、電流波形。可以將測量數據上傳到PC機上並實現對檢測過程數據的過程過程記錄存儲功能。
新型功耗組件,功率密度高,無紅熱現象,整機由阻性負載、感性負載和容性負載三部分組成。
功率輸入採用分段式開關控制。負載採用耗能方式工作,散熱採用強制風冷方式。孤島效應保護檢測負載 ACLT
檢測過程的測量數據可以記錄並保存到遠程PC機上(控制室)。
配備後臺分析軟件,測量數據可以導成WORD和EXCLE格式的檢測報告。
ABC三相電壓、ABC三相電流具有最大值、最小值自動記錄存儲功能;
主機具有電壓諧波檢測功能,具有電流諧波檢測功能,能以柱狀圖方式直觀顯示諧波含量。
滿足三相380V並網逆變器性能檢測需要,同時滿足單相220V小功率並網逆變器測試需要。孤島效應保護檢測負載 ACLT
可以遠程控制並調節RLC功率負荷(控制室操作臺上調節),也可以在主機上直接控制調節功率。
三相電壓不平衡,也能精確調試模擬諧振點發生,精確檢測並網逆變器防孤島效應保護功能。
孤島效應保護檢測負載 ACLT
三、孤島測試負載的技術參數:
主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3~1可調整。
三部分負載由三相RLC獨立旋轉組合控制及撥動開關分段控制:
ACLT-3830M阻性、感性、容性負載功率分別是110K,滿足100KW以下並網逆變器的孤島保護功能檢測:
阻性負載:分相獨立控制0.01-0.09kW, 0.1-0.9 kW, 1-9 kW(A相、B相、C相分別有三只10檔旋轉組合開關,共九只組合開關);10kW、10kW、20kW、20kW、20kW(五只撥動開關),合計:109.97 KW;孤島效應保護檢測負載 ACLT
感性負載:分相獨立控制0.01-0.09 kVA,0.1-0.9 kVA,1-9 kVA(A相、B相、C相分別有三只10檔旋轉組合開關,共九只旋轉組合開關);10kVA、10kVA、20kVA、20kVA、20kVA(五只撥動開關),合計:109.97KVA;
容性負載:分相獨立控制0.01-0.09 kvar, 0.1-0.9 kvar,1-9 kvar(A相、B相、C相分別有三只10檔旋轉組合開關,共九只旋轉組合開關);10kvar、10kvar、20kvar 、20kvar、20kvar(五只撥動開關),合計:109.97 kvar .
阻性、感性、容性部分均可自由組合,最小步進幅度10W。
適用環境溫度範圍:-10~+50℃。孤島效應保護檢測負載 ACLT
接入負載電壓: 三相AC380V/50Hz(線電壓380V,相電壓220V)。
接線方式:三相四線制AC380V,或單相AC220V接入均滿足檢測需要。
電壓精度為±0.5%、電壓分辨率為0.1V。
頻率測量範圍為40-65Hz。
電流測量範圍0-500A。孤島效應保護檢測負載 ACLT
冷卻方式:風冷。工作電源:交流220V/50Hz。
ACLT機箱本身帶有控制面板,並帶有RS232接口,主機和計算機相連接,並通過相關軟件實現主機的測量數據傳到遠程PC機中進行分析處理。
PC機軟件可顯示本次測試中的最大功率值,峰峰值。蓄電池測試儀器BT-6100
一、BT-6100產品簡介 BT-6100 手持式蓄電池內阻容量分析儀,採用先進實用、技術難度大的交流內阻測試技術方案,切實攻克了交流法中抗噪聲及干擾等技術難題,成功實現了在線充放電狀態下測試數據的準確穩定,可對閥控式鉛酸單電池的電壓和內阻進行檢測。蓄電池測試儀器BT-6100,同時可估算電池的容量,診斷電池的健康狀況。能對測試結果進行存儲、查詢等操作。還可以與PC機進行通訊,功能強大的後臺分析軟件對數據進行操作分析處理,為電池維護人員的後期維護提供依據。 BT-6100可對蓄電池進行在線測量,無需放電,安全性高,接線簡單,操作方便。廣氾應用在電力、通訊、鐵路和金融等部門,解決了電池維護人員電池維護難度大和風險高的問題,蓄電池測試儀器BT-6100,是理想的蓄電池手持式維護儀表。 目前,國內對閥控鉛酸電池的維護一般是檢查電池的浮充電壓,實踐証明,電壓與容量無相關性,因為電壓只是反映電池的表面參數。蓄電池測試儀器BT-6100,國際上,內阻的測試已被廣氾應用於電池的日常維護而取代過去的電壓檢查法。因為內阻是反映電池內部的參數, 電池的內阻已被公認是準確而快速的判斷電池健康狀況的重要參數。蓄電池測試儀器BT-6100
二、BT-6100產品功能
1. 可測量單體電池的電壓、內阻、連接條電阻、容量。
2. 可以離線測試、也可以在線測試,兩種測試方法不影響測試結果。
3. 可自動估算電池容量,能測量1.2V、2V、6V、12V等多種規格電池,量程0-6000AH。蓄電池測試儀器BT-6100
4. 具有接線錯誤、電池異常、電池故障等報警功能。
5. 具有自動測試、手動測試、電壓測試、重新測試等測試模式,蓄電池測試儀器BT-6100
6. 能設定9個不同的電池參數模式,方便測試不同型號的電池。
7. 帶有分析軟件,可與PC機進行通訊,可以分析測試數據,包括:電壓、內阻、連接電阻、容量的數據表格、柱狀圖和電池變化趨勢圖。蓄電池測試儀器BT-6100
8. 可以按照機房/站點名、電池組名、電池型號、類型、廠家及安裝日期等動態分級保存和管理曆史數據,以便隨時比較和調用曆史數據。
9. 可以實現連接電阻測試,判定蓄電池的連接性的好坏,完全在線測量,使用方便。
10. 數據處理的智能化,儀表為全中文的操作界面和分析軟件,使用更加簡便,方便維護人員進行分析和處理。蓄電池測試儀器BT-6100
11. 採用標準內阻測試法,電壓線、電流線和數據採集線分開,可以有效減少接觸電阻的誤差;
12. 故障報警,及時發現電池運行故障。當所檢測的內阻和電壓超出設置的上限或低於下限時,儀器進行聲音和文字報警提示。蓄電池測試儀器BT-6100
13. 儀表的重複性和穩定性好,重複測試的穩定度在3%以內;測試信號為直流42A以上大信號,確保測試精度;大信號測試能有效抵抗蓄電池測試環境的紋波干擾;
14. 測量參數精度高,抗干擾性強,可靠性高,重複性好。蓄電池充放電波形及開關噪聲基本上不影響內阻精度。蓄電池測試儀器BT-6100
15. 一次性完成電壓、內阻和連接電阻測試,真正體現完整的蓄電池組的所有參數的測試;一次性完成關鍵指標的測試,有效提高測試效率;
16. 測試速度快,每個單體測試時間不超過3秒鐘,能存儲75000節以上測試數據。蓄電池測試儀器BT-6100
17. 分析軟件能自動生成各種測試報告、報表:電壓、電阻、估算容量柱圖,以及單體電池的變化趨勢圖、數據表格等。
18. 分析軟件還可以根據用戶的實際需要進行量身定做一些功能。 19. 功耗低,充電電池供電,屏幕顯示供電電池電量,可連續工作6小時。蓄電池測試儀器BT-6100
三、BT-6100產品技術參數
特性 技術參數 型號 BT-6100 測量範圍 電壓 0-20V 精度 0.2% 內阻 0-200mΩ 分辨率 2% 電池分檔 電壓 2V 分辨率 1mV 6V 分辨率 5mV 12V 分辨率 10mV 內阻 2 mΩ 分辨率 5μΩ 20 mΩ 分辨率 25μΩ 200mΩ 分辨率 75μΩ 測試信號 16A、26A、42A自動切換,預防雜音電壓干擾,保証測試精度 連接條電阻 分辨率3μΩ 工作電源 電源:10.8V,鋰電池。 電池容量 ≤6000AH 重量 1kg,蓄電池測試儀器BT-6100
