一、用途

    S型變壓器保護用高分斷能力高壓限流熔斷器適用於交流50HZ，額定電壓3.6~40.5KV，額定電流至200A的電力系統中，作為變壓器及其他電力設備的過載或短路保護用，也可與負荷開關、真空接觸器等配合使用。本高壓熔斷器符合國家GB15166.2標準和國際電工委IEC282-1標準以及德國DIN標準。

二、結構特點

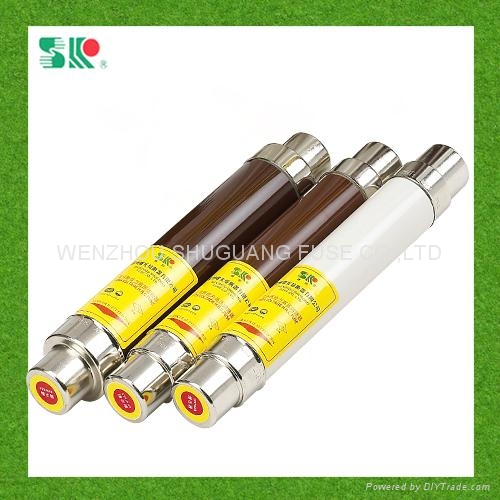

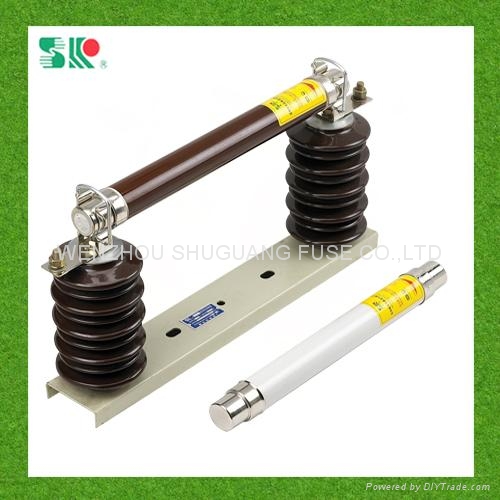

    S型變壓熔斷器採用插入式結構，將熔斷件插入底座，具有更換方便的優點；撞擊器並聯于由純銀片製成的熔體，與經化學處理過的高純度石英砂一起密封于熔管內；熔管採用耐高溫的高強度氧化鋁瓷製成。在線路發生故障時，熔體溶化，在熔體出現電弧瞬間，撞擊器的與熔體並聯的高電阻金屬絲立即熔斷，撞擊器迅速彈出，推動連鎖電器觸頭，自動切換電路或發出熔斷訊號。撞擊器有兩種：彈簧式和火藥式，動作原理基本相似，前者利用儲能彈簧釋放能量推動撞針；後者利用點燃火藥產生高氣壓推動撞針。
    本高壓熔斷器具有限流特性好、動作快、不誤動作等優點。

主要型號有：(SDO.J)XRNT1-3.6/6.3-40A、(SDL.J)XRNT1-7.2/6.3-63A、(SFL.J)XRNT1-7.2/80-160A、(SDL.J)XRNT1-12/6.3-40A、(SFL.J)XRNT1-12/50-100A、(SKL.J)XRNT1-12/125A、(SXL.J)XRNT1-12/160-200A、(SDM.J)XRNT1-24/6.3-40A、(SFM.J)XRNT1-24/50-100A、(SKM.J)XRNT1-24/125A、(SXM.J)XRNT1-24/160A、(SDQ.J)XRNT1-40.5/3.15-25A、(SFQ.J)XRNT1-40.5/31.5-40A、(SXQ.J)XRNT1-40.5/63A

注：括號內的型號為國外型號
