一、用途

    A/B型變壓器保護用高分斷能力高壓限流熔斷器適用於交流50HZ，額定電壓3.6~40.5KV，額定電流至160A的電力系統中，作為變壓器及其他電力設備的過載或短路保護用，也可與負荷開關、真空接觸器等配合使用。本高壓熔斷器符合國家GB15166.2標準和國際電工委IEC282-1標準以及英國BS標準。

二、結構特點

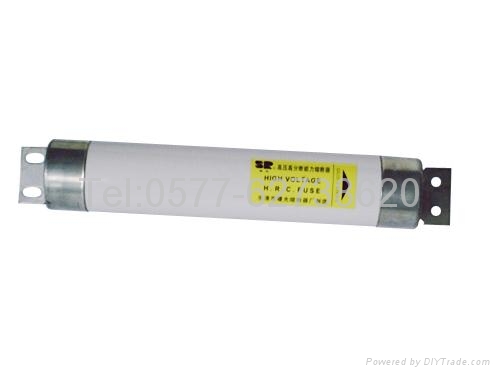

    A/B型變壓熔斷器採用母線式結構，將熔斷件直接用螺栓緊固在母線上，具有安裝體積小、接觸可靠的特點；撞擊器並聯于由純銀片製成的熔體，與經化學處理過的高純度石英砂一起密封于熔管內；熔管採用耐高溫的高強度氧化鋁瓷製成。在線路發生故障時，熔體溶化，在熔體出現電弧瞬間，撞擊器的與熔體並聯的高電阻金屬絲立即熔斷，點燃火藥產生高氣壓將撞擊器迅速彈出，自動切換電路或發出熔斷訊號。
    本高壓熔斷器具有限流特性好、分斷能力高、動作快而准、運行可靠等優點。

主要型號有：(ADFH)XRNT1-3.6/6.3-40A、(ADGH)XRNT1-3.6/6.3-100A、(ADFH)XRNT1-7.2/6.3-63A、(AFFH)XRNT1-7.2/80-100A、(BDGH)XRNT1-7.2/6.3-80A、(BFGH)XRNT1-7.2/90-160A、(ADFH)XRNT1-12/6.3-31.5A、(BDGH)XRNT1-12/6.3-50A、(BFGH)XRNT1-12/56-100A、(AKGH)XRNT1-12/112,125A、(ADIH)XRNT1-24/6.3-31.5A、(AFIH)XRNT1-24/40-90A、(ADIH)XRNT1-40.5/3.15-31.5A、(AFIH)XRNT1-40.5/40A、(AFKH)XRNT1-40.5/50,63,71A

注：括號內的型號為國外型號
