125kRFID低頻射頻模塊開發板
| 型號： | CY |
|---|---|
| 品牌： | CY |
| 原產地： | 中國 |
| 類別： | 安全、防護 / 門禁考勤器材及系統 |
| 標籤︰ | 125K , RF射頻 , 射頻開發板 |
| 單價： |
-
|
| 最少訂量： | 1 件 |
產品描述

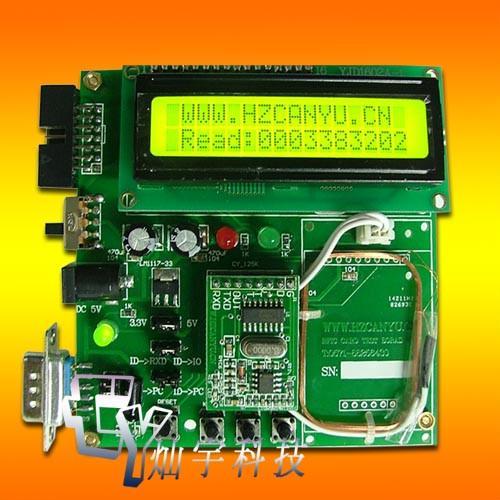

CY-125k低頻模塊評估板
開發板功能：
1、驗証刷卡
2、讀卡比對
3、記憶卡號進行身份識別
4、對模塊進行入庫時的功能完整性檢查
5、對模塊出庫上板前功能驗証
6、測試天線性能
7、測試模塊電源特性
8、批量發卡
2、讀卡比對
3、記憶卡號進行身份識別
4、對模塊進行入庫時的功能完整性檢查
5、對模塊出庫上板前功能驗証
6、測試天線性能
7、測試模塊電源特性
8、批量發卡
9、批量卡號驗証
10、其它用戶可擴展功能
10、其它用戶可擴展功能
開發板配置：
1、主芯片：AT89S52
1、主芯片：AT89S52
2、顯示屏：1602字符屏
3、按鍵：3個
4、蜂鳴器：1個
5、ISP下載接口
6、DB9串口通訊接口
7、5V/1A開關電源
8、開發板自帶5V/3.3VLDO，可同時驗証5V和3V工作特性
尺寸大小：10x10cm
提供整套開發包資料！(包括PROTEL99SE格式的原理圖，PCB，工程源碼，包含使用硬件UART和IO模擬UART兩套程序源碼)
發貨清單：
開發板 一塊
1602字符型液晶屏 一塊
125K射頻模塊 一個
5V/1A開關電源 一個
開發包資料為電子版本，通過網絡傳輸
可選購器件：USB轉串口線，實現與電腦間USB通訊（20元/根）
附：125k低頻模塊說明
管腳定義：（從右到左）
1、 GND
2、 NC
3、 電源輸入(3-5V)
4、 天線1
5、 天線2
6、 卡有效信號輸出
7、 串口輸出
8、 NC
性能參數：
1、 輸入電壓：3～5.5V
2、 輸入電流：刷卡電流<35mA
3、 通訊格式：9600－8－1串口輸出卡號
（格式：1bit:start、8bit:data、1bit:stop）
4、 有效刷卡高度：~3cm
5、 使用環境：-25~70攝氏度
