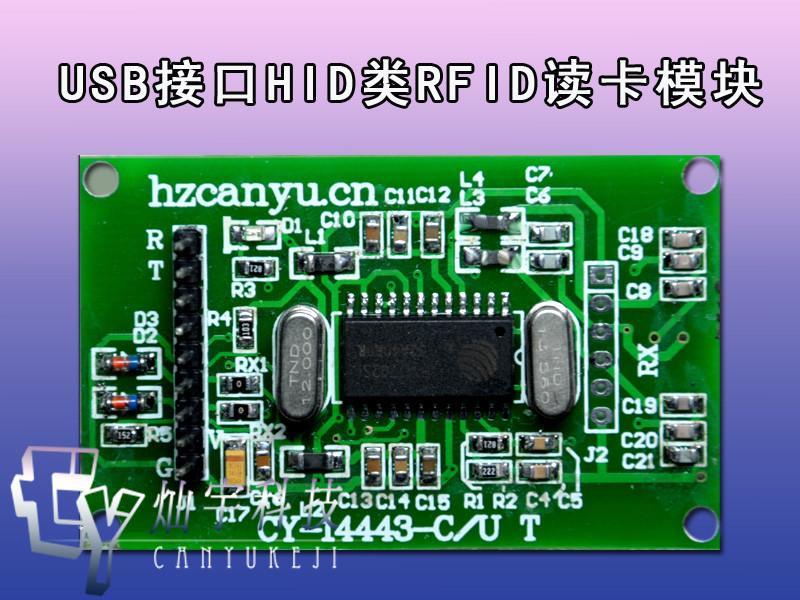

13.56M射頻讀寫USB接口模塊

型號：	CY14443A
品牌：	CY
原產地：	中國
類別：	安全、防護 / 門禁考勤器材及系統
標籤︰	射頻識別 , 讀寫模塊 , 門禁控制
單價：	-
最少訂量：	1 件

發送查詢

產品描述

CY14443A系列射頻讀寫模塊採用基於ISO14443標準的非接觸卡讀卡機專用芯片，採用0.6微米CMOS EEPROM工藝，支持ISO14443 typeA協議，支持MIFARE標準的加密算法。芯片內部高度集成了模擬調製解調電路，只需最少量的外圍電路就可以工作，支持UART接口(-C)，USB接口(-U)，或者SPI接口(-P),數字電路具有TTL、CMOS兩種電壓工作模式。特別適用於ISO14443標準下水、電、煤氣表、自動售貨機、門禁、電梯、飲水機、電話機等計費系統或身份識別系統的讀卡器的應用

CY-14443A系列支持Mifare One S50，S70，Ultra Light & Mifare Pro，FM11RF08等兼容卡片。可以設定自動尋卡，默認情況下為自動尋卡。

CY-14443A系列是低功耗寬電壓功能模塊，工作3～5.5V，最低功耗僅需3ua，採用一體化模塊可以大大減少PCB面積，增強應用性能，可以勝任各種應用場合。

1、CY-14443A系列全部有板載內置天線，可以再接外接天線：

內置天線的優點:提高集成度，尺寸雖小但是可以讀取達到6cm以內的卡，基本不需再外接大天線就可以滿足大部分的設計需要，並且不需要更換電路就可以再連接外部天線，提高了系統的可重用性，大大降低成本，另外，內置天線的讀頭可以作為有源天線使用。

2、增加了4kBits EEPROM，EEPROM字節地址從0x00到0x1FF。

3、可以讀取PCD的PN,SN。

HID系列特點

▲USB接口，標準USB HID協議，無須驅動，直接卡內ID號輸出；

▲能自動感應到靠近天線區的卡片，直接HID方式輸出四字節ID后跟回車

▲採用高集成ISO14443A讀卡芯片，支持MIFARE標準的加密算法；

▲具有TTL/CMOS兩種電壓工作模式，工作電壓3-5.5V；

▲採用工業級高性能處理器，內置硬看門狗，具備高可靠性；
