型號: | CY14443A |
---|---|
品牌: | 燦宇 |
原產地: | 中國 |
類別: | 安全、防護 / 門禁考勤器材及系統 |
標籤︰ | 射頻識別 , ICC接口 , 射頻模塊 |
單價: |
¥65
/ 件
|
最少訂量: | 1 件 |
概述
CY14443A系列射頻讀寫模塊採用基於ISO14443標準的非接觸卡讀卡機專用芯片,採用0.6微米CMOS EEPROM工藝,支持ISO14443 typeA協議,支持MIFARE標準的加密算法。芯片內部高度集成了模擬調製解調電路,只需最少量的外圍電路就可以工作,支持UART接口(-C),I2C接口(-U),或者SPI接口(-P),數字電路具有TTL、CMOS兩種電壓工作模式。特別適用於ISO14443標準下水、電、煤氣表、自動售貨機、門禁、電梯、飲水機、電話機等計費系統或身份識別系統的讀卡器的應用。
用戶不必關心射頻基站複雜的控制方法,只需要簡單地通過選定的UART或IIC、SPI接口發送命令就可以對卡片進行完全的操作。
CY-14443A系列支持Mifare One S50,S70,Ultra Light & Mifare Pro,FM11RF08等兼容卡片。可以設定自動尋卡,默認情況下為自動尋卡。
CY-14443A系列是低功耗寬電壓功能模塊,工作3~5.5V,最低功耗僅需3ua,採用一體化模塊可以大大減少PCB面積,增強應用性能,可以勝任各種應用場合。

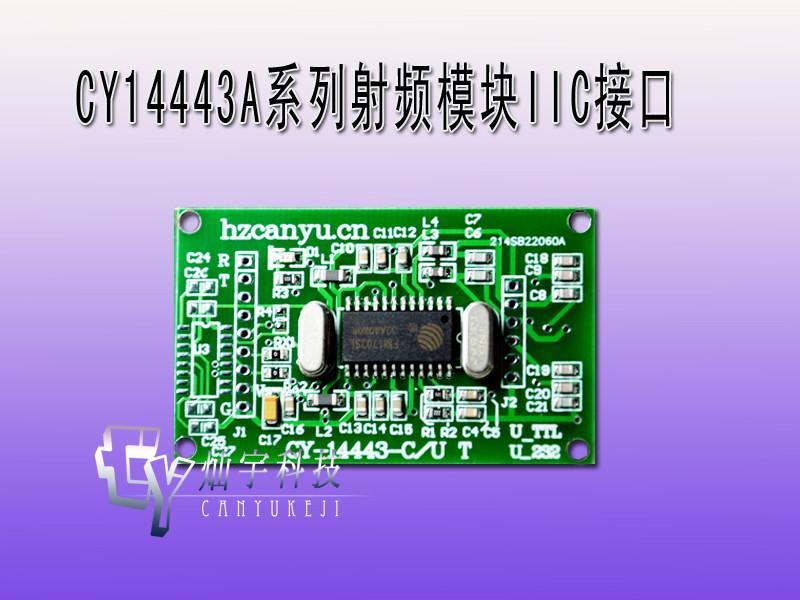

1、CY-14443A系列全部有板載內置天線,可以再接外接天線:
內置天線的優點:提高集成度,尺寸雖小但是可以讀取達到6cm以內的卡,基本不需再外接大天線就可以滿足大部分的設計需要,並且不需要更換電路就可以再連接外部天線,提高了系統的可重用性,大大降低成本,另外,內置天線的讀頭可以作為有源天線使用。
2、增加了4kBits EEPROM,EEPROM字節地址從0x00到0x1FF。
3、可以讀取PCD的PN,SN。
▲IIC接口;
▲能自動感應到靠近天線區的卡片,並產生中斷信號;
▲採用高集成ISO14443A讀卡芯片,支持MIFARE標準的加密算法;
▲具有TTL/CMOS兩種電壓工作模式,工作電壓3-5.5V;
▲採用工業級高性能處理器,內置硬看門狗,具備高可靠性;
▲抗干擾處理,EMC性能優良;
▲把複雜的底層讀寫卡操作簡化為簡單的幾個命令;
採用一體化模塊可以讀卡在6cm範圍內,採用外接天線的話可以達到10cm左右。
跟多詳情請關注:http://hzcanyu.taobao.com
