一、主要特點
▲採用雙四位LED顯示器，使溫控器的工作狀態及測量值的顯示更加直觀。
▲採用了I2C調整與存儲技術，實現斷電數據保護存。
▲可手動/自動控制風機啟停。
▲具有超溫報警，超溫跳閘，風機啟停功能。
▲具有4－20mA模擬電流輸出和RS－485通訊功能。
二、型號及功能
|
型 號
|
功 能
|
|

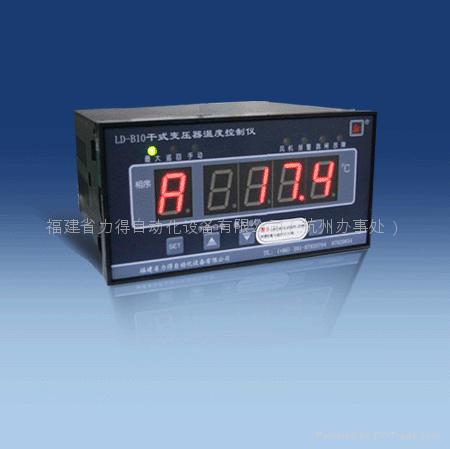

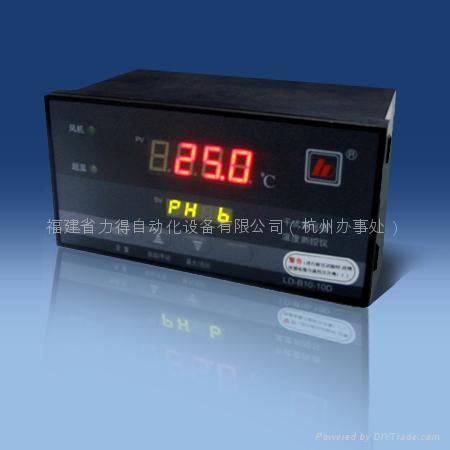

LD-B10-10D
|
三相巡迴測量並顯示/最大值測量並顯示及兩種功能相互切換；輸入開路及故障自檢顯示並輸出；冷卻風機自動啟停輸出；超溫報警顯示並輸出；超溫跳閘顯示並輸出；風機手動控制/自動控制兩種狀態顯示、輸出及相互切換；各通道顯示值數字補償；“黑匣子”功能；風機定時啟停控制功能；輸出功能檢測。
|
|
LD-B10-10DP
|
同LD-B10-10D型，風機控制輸出改為有源輸出。
|
|
LD-B10-10E
|
同LD-B10-10D型，增加三路獨立的4~20mA模擬電流輸出。
|
|
LD-B10-10F
|
同LD-B10-10D型，增加RS-485串行通訊功能（通訊距離小於1200米）。
|
|
LD-B10-10G
|
同LD-B10-10D型，增加一路機房環境溫度監測與控制。
|
|
LD-B10-10I
|
同LD-B10-10D型，增加一路變壓器鐵芯溫度測量及報警。
|
注：若在上述型號后加"P"，則表示控制風機的端子是有源的。
三、適用場合
▲適用於各種中小型干式變壓器及歐式箱變
▲可選擇安裝在變壓器本體夾件或外殼上
▲變壓器冷卻風機的起動電流可達7A
四、技術指標
傳感器類型：Pt100（ф4×40）
測量範圍：0.0-200.0℃
測量精度：±2.0℃
工作頻率：50Hz或60Hz
工作電壓：交流220V
外形尺寸：80mm×160mm×80mm（高×寬×深）
開孔尺寸：76+1 mm×152+1 mm（高×寬）
對共模AC 250V或串模AC 200mV干擾電壓、對頻率為5KHz、電壓分別為2KV（電源端）和1KV（輸入/輸出端）的電快速瞬變、對4KV的靜電放電、對頻率80~1000MHz、場強為10V/m的電磁場輻射，儀表的示值及控制附加誤差均滿足標準要求。 |
