智能型互感器特性綜合測試儀

型號：	KEHGQ-B型
品牌：	凱爾
原產地：	中國
類別：	電子、電力 / 儀器、儀表 / 電工儀器儀表
標籤︰	互感器測試儀 , 互感器特性測試儀 , 伏安特性測試儀
單價：	¥6800 / 台
最少訂量：	1 台

發送查詢

產品描述

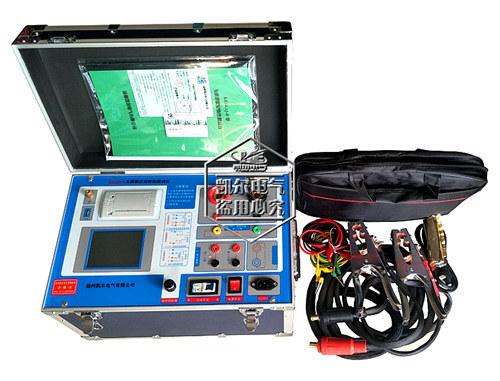

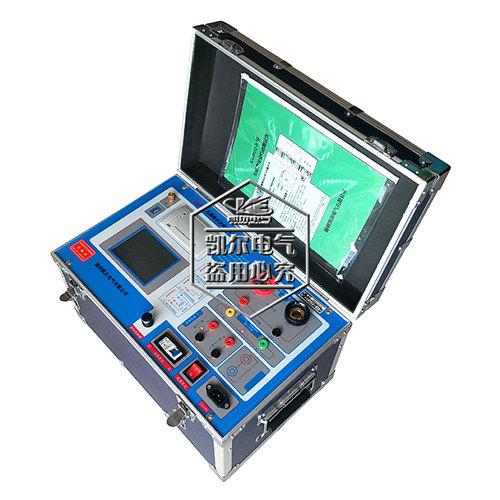

KEHGQ-B型互感器（CT/PT）伏安特性測試儀

一、設計用途
KEHGQ-B型互感器（CT/PT）伏安特性測試儀設計用於對保護類、計量類CT/PT進行自動測試，適用於實驗室也適用於現場檢測。
二、參考標準
GB 1207-2006、GB 1208-2006

三、主要特征
      1、支持檢測：CT 和 PT
       2、滿足 GB1207、GB1208等規程要求；
     3、無需外接其它輔助設備，單機即可完成所有檢測項目；
     4、自帶微型快速打印機、可直接現場打印測試結果；
     5、採用智能控制器，操作簡單；
     6、大屏幕液晶，圖形化顯示接口；
     7、按規程自動給出CT/PT（勵磁）拐點值；
     8、自動給出5％和10％誤差曲線；
       9、可保存3000組測試資料，掉電后不丟失；
   10、支持U盤轉存資料，可以通過標準的PC進行讀取，並生成WORD報告；
   11、小巧輕便≤25Kg，非常利於現場測試。

四、主要測試功能

CT	PT
伏安特性（勵磁特性）曲線	伏安特性（勵磁特性）曲線
自動給出拐點值	自動給出拐點值
自動給出5％和10％的誤差曲線	變比測量
變比測量	極性判斷
極性判斷	交流耐壓測試
一次通流測試	鐵心退磁
交流耐壓測試
鐵心退磁

五、測試儀主要技術參數

項目		參數
工作電源		AC220V±10％、50Hz
設備輸出		0～1000V（20A峰值）注：0～5A為真實值，大於5A～20A為計算值
大電流輸出		0～600A
勵磁測量精度		≤1.0％（0.5％讀數+0.5％量程）
CT 變比測量	范圍	≤3000A/1A(15000A/5A)
	精度	≤ 0.5％
PT 變比測量	范圍	≤ 500KV
	精度	≤ 0.5％
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90％
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤25Kg
