型號:YRTM
品牌:HONB
原產地:中國
類別:工業設備 / 機械五金 / 軸承
標籤︰轉台軸承 , 轉盤軸承 , YRT軸承
單價: -
最少訂量:-

產品描述

YRT轉台軸承由一個推力/向心軸圈,一個推力墊圈,兩個滾針保持架組件和一組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用於迴轉工作台,卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。

       適用範圍:被廣氾應用於精密迴轉台立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

產品名稱:YRTM軸承系列

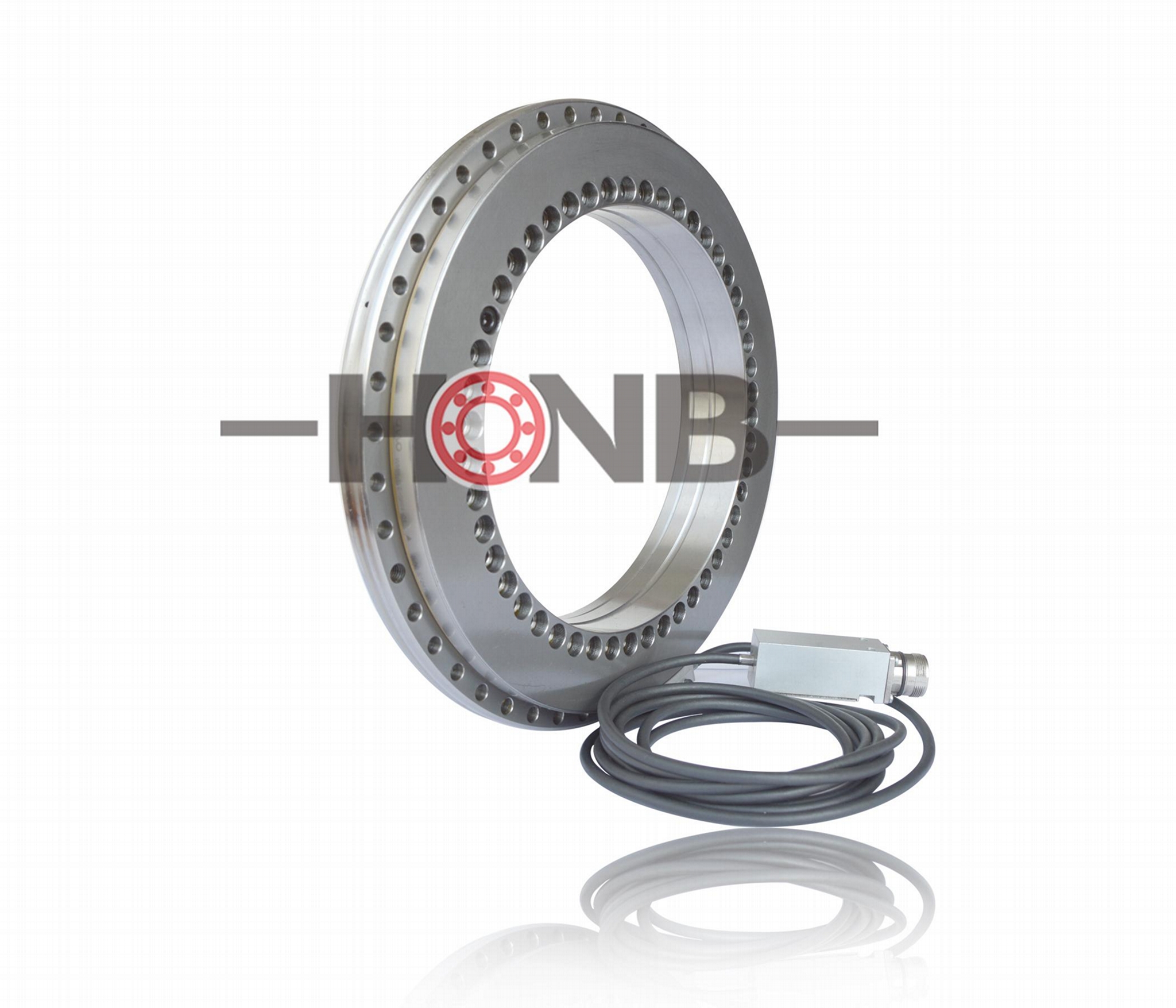

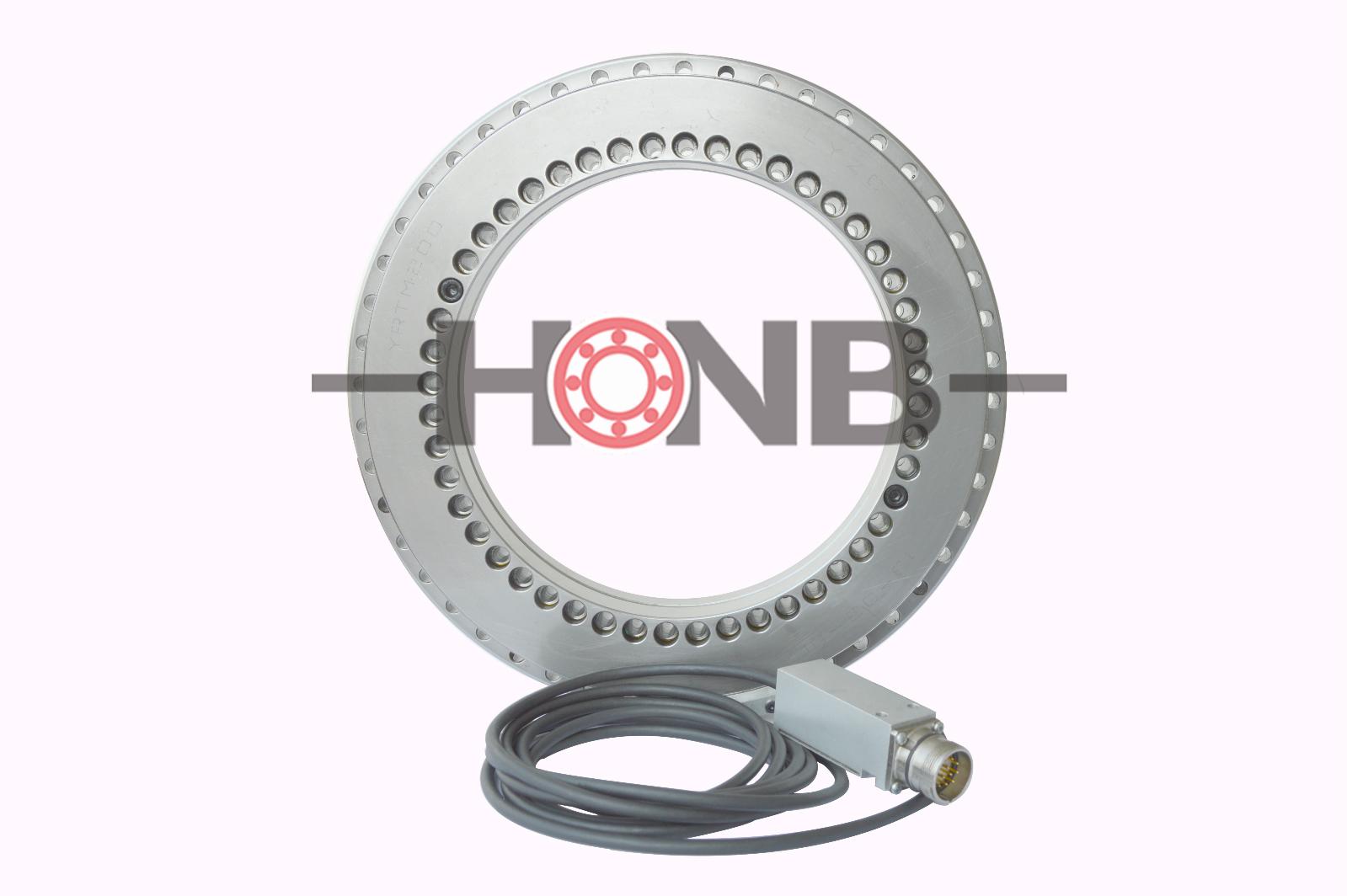

介紹:YRT轉台軸承標準系列基礎上集成了角度測量系統,可實現角度的精確測量,最高精度可達1角秒,非常適用於對角度定位精度有很高要求的應用場合。

參數:



軸承代號 外形尺寸 固定孔 聯接螺釘數量 軸承軸向和徑向跳動 螺紋退卸孔 節距1)t   螺釘擰緊力矩 基本額定載荷 傾斜剛性 軸承摩擦力矩3) 重量
軸向 徑向
d D B H B D1 D2 J J1 F L 內圈 外圈
單位:mm d1 d2 a 數量4) d3 數量4) MA2) Ca Coa Cr Cor CKL CKL1
mm mm μ m G 數量 數量*t N m KN kNm/mrad   Nm ≈Kg
YRTM150 150 240 43* 26 12 214 215 165 225 16.5 121 7 11 6.2 32 7 33 4 3 M8 3 36*10° 14 112 630 56 170 83 14 10 6.2
YRTM180 180 280 46* 29 15 244 245 194 160 16.5 152 7 11 6.2 44 7 45 4 4 M8 3 48*7.5° 14 118 710 69.5 200 125 21 12 7.7
YRTM200 200 300 47* 30 15 274 276 215 285 16.5 152 7 11 6.2 44 7 45 4 4 M8 3 48*7.5° 14 120 765 81.5 220 160 27 14 9.7
YRTM260 260 385 55 36.5 18 345 345.5 280 365 17.5 192.5 9.3 15 8.2 32 9.3 33 4 6 M12 3 36*10° 34 160 1060 93 290 320 53 20 18.3
YRTM325 325 450 60 40 20 415 415.5 342 430 18.5 225 9.3 15 8.2 32 9.3 33 4 6 M12 3 36*10° 34 275 1930 120 345 630 105 40 25
YRTM395 395 525 65 42.5 20 486 486.5 415 505 18.5 262.5 9.3 15 8.2 42 9.3 45 6 6 M12 3 48*7.5° 34 300 2280 186 655 1100 185 55 33
YRTM460 460 600 70 46 22 560 560.5 482 580 18.5 300 10 15 8.2 42 10 45 6 6 M12 3 48*7.5° 34 355 2800 200 765 1700 285 70 45
