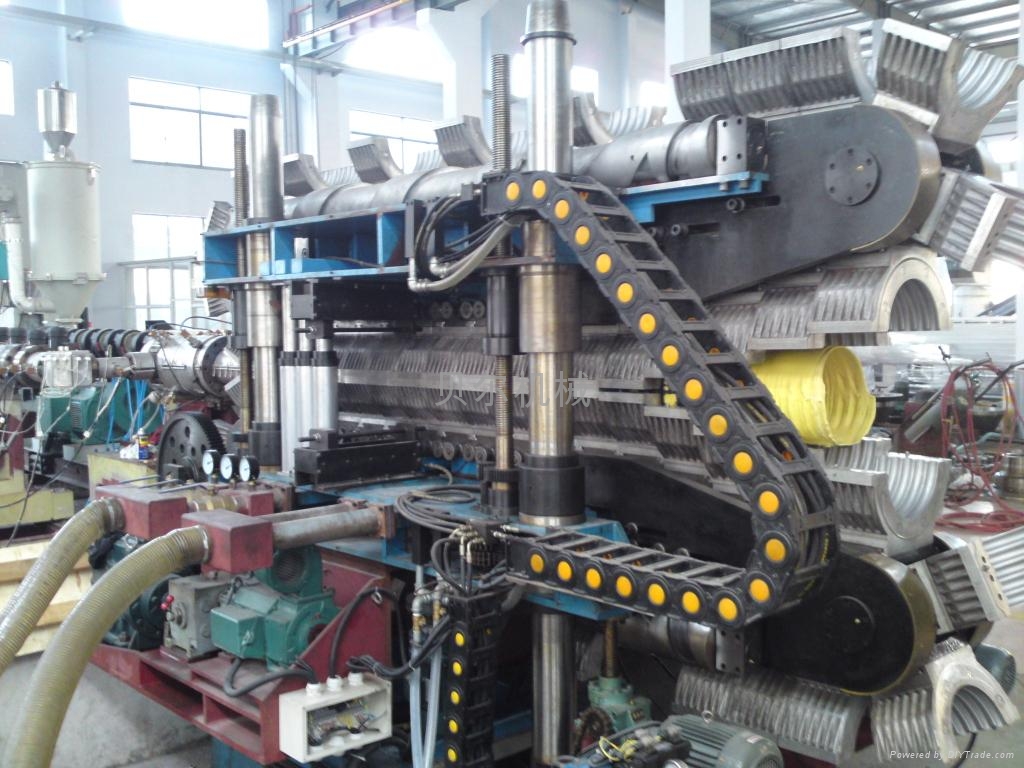

雙壁波紋管生產線
| 型號： | SJ1200 |
|---|---|
| 品牌： | 貝爾機械 |
| 原產地： | 中國 |
| 類別： | 工業設備 / 橡膠塑膠加工設備 |
| 標籤︰ | PE雙壁管 , 排污波紋管 , 市政排污管 |
| 單價： |
¥2400000
/ 件
|
| 最少訂量： | 1 件 |
產品描述
大口徑雙壁波紋管性能與特點：
大口徑HDPE雙壁波紋管材是以高密度聚乙稀為原料的一種新型輕質管材，具有重量輕、耐高壓、韌性好，施工快、壽命長等特點，其優異的管壁結構設計，與其他結構的管材相比，成本大降低。並且由於連接方便、可靠，在國內外得到廣氾應用。國家建設部規定在埋一管的使用中限用混凝土管，推薦使用大口徑HDPE雙壁波紋管，前景樂觀，是混凝土管和鑄鐵管更新換代產品。
HDPE大口徑雙壁波紋管的主要用途是作為埋地管道使用。埋地排水管在重力作用下把非飲用水、污水、雨水或其他氣體、液體等輸送到用戶、污水處理廠、江河中。一般在生重力下輸送，管內沒有壓力，只承受土壤外加的負載。因此對埋地管道的性能要求是：
1．強度和鋼度（承受地理環境下的負載的能力）；
2．水力特性（輸送液體的能力）；
3．密封性（不洩漏，防止污染環境）；
4．使用壽命（耐腐蝕、抗磨損）；
5．便於鋪設安裝；
6．綜合的經濟性能。
首先：在強度和剛度上。因為塑料埋地排水管是屬於“柔性管”，在正確設計和施工下，塑料埋地排水管是和週圍土壤共同承受負載的，所以塑料埋地排水管不需要和“剛性”混凝土排水管一樣的剛度和強度。
其次：在水力特性方面塑料管由於內壁光滑，對於液體流動的阻力明顯小於混凝土管，實踐証明，在同樣的坡度下，採用直徑較小的塑料埋地排水管就可以達到要求的流量；在同樣的直徑下，採用塑料埋地排水管可以減小坡度（減少鋪設工程量）。
再有：在使用壽命、耐腐蝕方面塑料管的優點最突出。埋地排水管輸送的生活污水和雨水常常有腐蝕性，或成酸性或成碱性，生活污水如工業排水更是具有強腐蝕性。塑料埋地排水管的耐腐蝕性遠勝於金屬管，也明顯優于混凝土管。塑料管的抗磨損性也很好。
另外：在便於鋪設安裝方面，優點也非常突出：重量輕，長度大（接頭少），對於管溝和基礎的在求低、連接方便、施工快捷。在城市擁擠地區、在地質惡劣地區（如地下水位高、地基鬆軟）塑料埋地排水管的這方面優點更明顯。

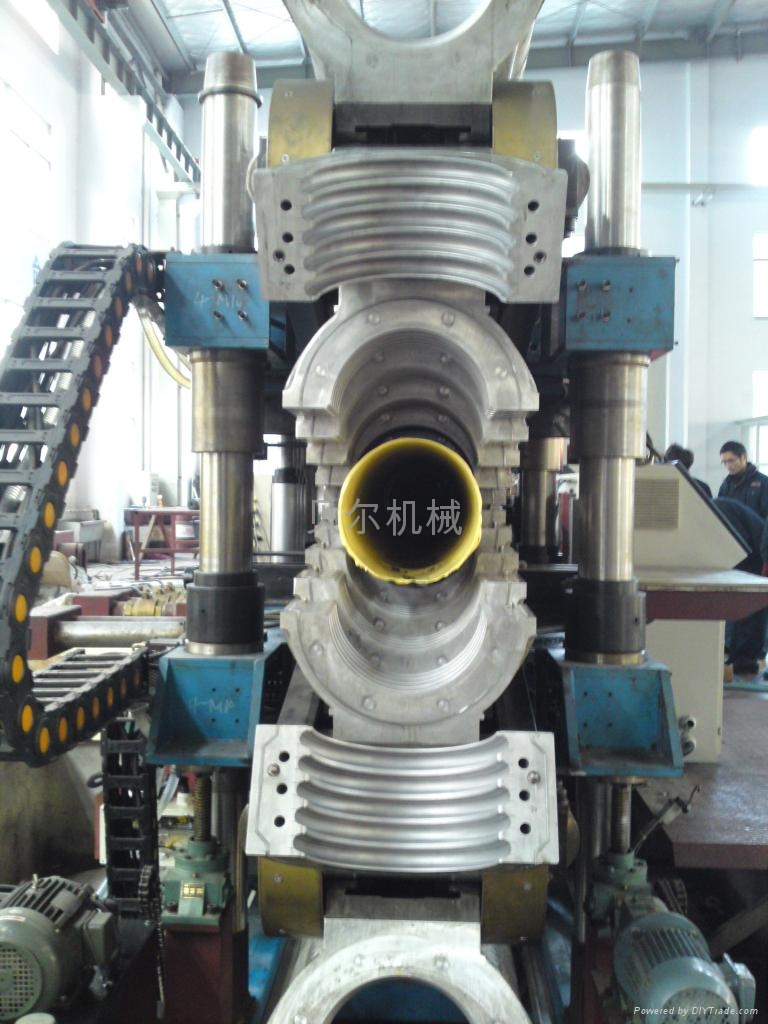

最後：在綜合經濟方面塑料埋地排水管的優勢也正逐漸被認識，塑料埋地排水管材的價格要比混凝土管材高，但是國內外的鋪設經驗証明，在正確的設計和施工下，採用塑料埋地排水管的總工程造價常常可以低於傳統混凝土排水管。雙壁波紋管的工程造價可與混凝土平口管的造價相接近。比承插口混凝土管的造價降低30%-40%，施工週期還將大縮短，經濟效益是明顯的。貝爾機械：採用數控技術、生產線全自動，人工勞動強度低；擠出機溫度控制精度高，達±1℃；更換成型機具，能生產非常寬的管材規格範圍，且模具更換方便；冷卻、加熱，潤滑系統全部自動化；模塊轉力小，不會出現悶車現象；採用真空吸塑定型，內外徑尺寸穩定；產品壁厚可根據用戶需求在一定範圍內進行調節。
大口徑HDPE雙壁波紋管材是以高密度聚乙稀為原料的一種新型輕質管材，具有重量輕、耐高壓、韌性好，施工快、壽命長等特點，其優異的管壁結構設計，與其他結構的管材相比，成本大降低。並且由於連接方便、可靠，在國內外得到廣氾應用。國家建設部規定在埋一管的使用中限用混凝土管，推薦使用大口徑HDPE雙壁波紋管，前景樂觀，是混凝土管和鑄鐵管更新換代產品。
HDPE大口徑雙壁波紋管的主要用途是作為埋地管道使用。埋地排水管在重力作用下把非飲用水、污水、雨水或其他氣體、液體等輸送到用戶、污水處理廠、江河中。一般在生重力下輸送，管內沒有壓力，只承受土壤外加的負載。因此對埋地管道的性能要求是：
1．強度和鋼度（承受地理環境下的負載的能力）；
2．水力特性（輸送液體的能力）；
3．密封性（不洩漏，防止污染環境）；
4．使用壽命（耐腐蝕、抗磨損）；
5．便於鋪設安裝；
6．綜合的經濟性能。
首先：在強度和剛度上。因為塑料埋地排水管是屬於“柔性管”，在正確設計和施工下，塑料埋地排水管是和週圍土壤共同承受負載的，所以塑料埋地排水管不需要和“剛性”混凝土排水管一樣的剛度和強度。
其次：在水力特性方面塑料管由於內壁光滑，對於液體流動的阻力明顯小於混凝土管，實踐証明，在同樣的坡度下，採用直徑較小的塑料埋地排水管就可以達到要求的流量；在同樣的直徑下，採用塑料埋地排水管可以減小坡度（減少鋪設工程量）。
再有：在使用壽命、耐腐蝕方面塑料管的優點最突出。埋地排水管輸送的生活污水和雨水常常有腐蝕性，或成酸性或成碱性，生活污水如工業排水更是具有強腐蝕性。塑料埋地排水管的耐腐蝕性遠勝於金屬管，也明顯優于混凝土管。塑料管的抗磨損性也很好。
另外：在便於鋪設安裝方面，優點也非常突出：重量輕，長度大（接頭少），對於管溝和基礎的在求低、連接方便、施工快捷。在城市擁擠地區、在地質惡劣地區（如地下水位高、地基鬆軟）塑料埋地排水管的這方面優點更明顯。
最後：在綜合經濟方面塑料埋地排水管的優勢也正逐漸被認識，塑料埋地排水管材的價格要比混凝土管材高，但是國內外的鋪設經驗証明，在正確的設計和施工下，採用塑料埋地排水管的總工程造價常常可以低於傳統混凝土排水管。雙壁波紋管的工程造價可與混凝土平口管的造價相接近。比承插口混凝土管的造價降低30%-40%，施工週期還將大縮短，經濟效益是明顯的。貝爾機械：採用數控技術、生產線全自動，人工勞動強度低；擠出機溫度控制精度高，達±1℃；更換成型機具，能生產非常寬的管材規格範圍，且模具更換方便；冷卻、加熱，潤滑系統全部自動化；模塊轉力小，不會出現悶車現象；採用真空吸塑定型，內外徑尺寸穩定；產品壁厚可根據用戶需求在一定範圍內進行調節。
一、土方費用計算（以100米計算）
HDPE結構壁管土方費用:
1、挖掘施工費用：2.960元/立方米*3.202立方米*100米=947.792元
2、殘土運輸費用: 18.860元/立方米*3.202立方米*100米=6038.972元
3、回填撼沙費用:48.600元/立方米*3.173立方米*100米=15420.780元
4、土方總費用:1+2+3=22407.544元
水泥承插管土方費用:
1、掘施工費用：2.960元/立方米*4.202立方米*100米=1243.792元
2、殘土運輸費用: 18.860元/立方米*4.202立方米*100米=7924.972元
3、回填撼沙費用:48.600元/立方米*4.173立方米*100米=20280.780元
4、土方總費用:1+2+3=29449.544元
對比結果：HDPE結構壁管比水泥承插管節約百分之二十四。
二、施工費用計算（以100米計算）
HDPE結構壁管連接施工費用:
1、單價：2.8元/口
2、施工口數量:施工長度(100米)/管材長度(6米/根)=16.67個
3、施工費用總計:單價(2.8元/口)*施工口數量(16.67)=46.648元
HDPE結構壁管土方費用:
1、挖掘施工費用：2.960元/立方米*3.202立方米*100米=947.792元
2、殘土運輸費用: 18.860元/立方米*3.202立方米*100米=6038.972元
3、回填撼沙費用:48.600元/立方米*3.173立方米*100米=15420.780元
4、土方總費用:1+2+3=22407.544元
水泥承插管土方費用:
1、掘施工費用：2.960元/立方米*4.202立方米*100米=1243.792元
2、殘土運輸費用: 18.860元/立方米*4.202立方米*100米=7924.972元
3、回填撼沙費用:48.600元/立方米*4.173立方米*100米=20280.780元
4、土方總費用:1+2+3=29449.544元
對比結果：HDPE結構壁管比水泥承插管節約百分之二十四。
二、施工費用計算（以100米計算）
HDPE結構壁管連接施工費用:
1、單價：2.8元/口
2、施工口數量:施工長度(100米)/管材長度(6米/根)=16.67個
3、施工費用總計:單價(2.8元/口)*施工口數量(16.67)=46.648元
水泥承插管連接施工費用:
1、單價：3.6元/口
2、施工口數量:施工長度(100米)/管材長度(2.5米/根)=40
3、施工費用總計:單價(3.6元/口)*施工口數量(40)=144元
對比結果：HDPE結構壁管比水泥承插管節約百分之六十八。
三、管材造價費用
HDPE結構壁管造價:
HDPE結構壁管單價：115.85元/米
總費用: HDPE雙壁波紋管單價(115.85元/米)*100米=11585.000元
水泥承插管造價:
水泥承插管單價: 47.00元/米
總費用: 水泥承插管單價( 47.00元/米)*100米=4700元
綜上計算，兩種管材的施工總造價為:
1、單價：3.6元/口
2、施工口數量:施工長度(100米)/管材長度(2.5米/根)=40
3、施工費用總計:單價(3.6元/口)*施工口數量(40)=144元
對比結果：HDPE結構壁管比水泥承插管節約百分之六十八。
三、管材造價費用
HDPE結構壁管造價:
HDPE結構壁管單價：115.85元/米
總費用: HDPE雙壁波紋管單價(115.85元/米)*100米=11585.000元
水泥承插管造價:
水泥承插管單價: 47.00元/米
總費用: 水泥承插管單價( 47.00元/米)*100米=4700元
綜上計算，兩種管材的施工總造價為:
1、HDPE結構壁管總造價:一+二+三=22407.544元+46.648+11585.000元=34039.192元
2、水泥承插管總造價: 一+二+三=29449.544元+144.000元+4700.000元=34293.544元
結論：雖然HDPE結構壁管材料費比水泥承插管材料費高，但是在只比較上三項費用中即可得出結論，兩種管材工程總造價基本持平。
另外，除以上三項指標外，HDPE結構壁管比水泥承插管顯出更多經濟效益和社會效益：
2、水泥承插管總造價: 一+二+三=29449.544元+144.000元+4700.000元=34293.544元
結論：雖然HDPE結構壁管材料費比水泥承插管材料費高，但是在只比較上三項費用中即可得出結論，兩種管材工程總造價基本持平。
另外，除以上三項指標外，HDPE結構壁管比水泥承插管顯出更多經濟效益和社會效益：
一、大大縮短工期和縮小施工難度：
由於HDPE雙壁波紋管質量遠輕於水泥管材，非常容易承插，所以大大縮小了施工難度；並且HDPE雙壁波紋管最短為6米一根，而水泥管為2.5米一根，大大縮短工期。
二、HDPE雙壁波紋管對溝底要求不高
由於水泥管材為鋼性管，為保証承插效果，溝底必須處理平整，最好打基礎層，並且要求施工人員有絕對的責任心。HDPE雙壁波紋管為柔性管，對溝底要求不高。
三、HDPE管對地面下沉或地殼變動不斷裂；
HDPE管的伸長率為鋼管的20多倍，是PVC的六倍半，其斷裂伸長率卻非常高，延伸性很強。這就意味着當地面下沉或發性地震時地殼有變動的情況下，HDPE管能夠產生抗性變形而不斷裂。這一點遠優于鋼管，也優于有明顯脆性的PVC管。這一性能已被國內外的証明（日本阪神大地震未造成管斷裂；HDPE管在支南保山地震中未破坏都是証明）。
四、HDPE管的滲透率遠低於水泥管材，低於2%，對地下水不會造成二次污染；
水泥管材無彈性，雖然配有膠圈，但密封效果差，特別是施工人員由於水泥管材重，不好施工，索性不管承插的效果，導致膠圈失去作用，從而使管材滲透率提高。
五、HDPE管使用壽命長，50年以上。
PE管的安全使期為50年以上，這一點不僅已為國際標準和新國際所証明，而且已被先進國家証明。水泥管理論上使用壽命20年，但是其為硅酸鹽類，長期受到酸碱的腐蝕，壽命大大降低。全國各地均有水泥管材由於污水滲漏導致地面下沉，接口斷裂，幾年內就不得不更換的實例。
六、HDPE管內表面光滑，不帶正負電核，不結垢。
水泥管材易結垢，結垢后，使管徑縮小，影響通流量。
七、HDPE質量輕，便於運輸與安裝，無損耗；
水泥管材質量重，不便於運輸與安裝，並且在運輸與安裝時易損耗。
八、當管道通過流量、坡降及埋深相同時，HDPE可以比水泥管小一兩個型號；
HDPE內表面粗糙係數為0.009，水泥管材內表面粗糙係數為0.014，按照世界公認的謝才定律，進行同流量計算，HDPE管材可以比水泥管材小兩個型號，而實際應用中，建議小一個型號即可。如設計為600口徑的水泥管材可以用500口徑的雙壁波紋管替換。
“貝爾機械”本着：“質量第一、信譽第一、價格合理、供貨及時”的服務精神竭誠的為廣大客戶提供最完善的售前、售后服務。貝爾機械總部位於江蘇省張家港市經濟開發區，佔地面積達60,000平方米，擁有現代化的大型生產車間，員工人數420人，年銷售額達1.4億。目前，我們已經獲得ISO9001:2000 企業質量管理體系認証，產品通過歐盟CE和瑞士SGS等國際認証。尤其近幾年來，貝爾保持了令業界矚目的高速成長率，已經迅速成為中國塑料行業的領先企業。
公司主要產品有PE管材生產線;U-PVC管材生產線;U-PVC雙管生產線;PPR管材生產線;PVC木塑異型材生產線;木塑寬幅門板生產線板生產線;各類片材生產線;PVC熱切造粒生產線;高效單螺杆薄膜造粒生產線;PE PVC單壁波紋管生產線;PE碳素螺旋管生產線;混料機
塑料薄膜清洗線；塑料瓶清洗線；等回收再利用塑料清洗線及各類輔機生產線同時公司在原有技術基礎上,積極吸收引進德國、意大利的先進技術,研發和生產了TSK--同向雙螺杆擠出機系列,雙階式雙螺杆/單螺杆擠出機組,熱塑性彈性體生產線纖維級色母料生產線,木塑造粒生產線等
做為龍頭企業，我們始終保持與國際著名公司的良好合作關係，如克勞斯.瑪菲，辛辛那提。通過與他們的合作，我們的管理和技術水平也得到了很大的提升。目前，我們已經在國內外市場已經頗具影響力。到目前為止，我們的產品已經出口到57個國家和地區，擁有160個客戶。
‘質為本、誠為信、創雙贏’是我們的根本宗旨。我們長期以來十分關注我們的產品質量。每一台設備都有唯一的產品編號，並記錄在產品檔案中便於計算機快速檢索。因此，我們的售后服務非常快捷和準確
同時，我們專門配備了一支經驗豐富的售后服務隊伍，及時為客戶提供設備安裝調試和故障排除服務。 同時，為了替國外客戶提供及時的服務，我們目前已經設立了數個營銷和服務中心，如迪拜（阿聯酋），曼谷（泰國），莫斯科（俄羅斯），馬德里（西班牙），聖保羅（巴西），開羅（埃及）等。我們相信我們一定會為您提供快捷、貼心的服務！
做為龍頭企業，我們始終保持與國際著名公司的良好合作關係，如克勞斯.瑪菲，辛辛那提。通過與他們的合作，我們的管理和技術水平也得到了很大的提升。目前，我們已經在國內外市場已經頗具影響力。到目前為止，我們的產品已經出口到57個國家和地區，擁有160個客戶。
‘質為本、誠為信、創雙贏’是我們的根本宗旨。我們長期以來十分關注我們的產品質量。每一台設備都有唯一的產品編號，並記錄在產品檔案中便於計算機快速檢索。因此，我們的售后服務非常快捷和準確
同時，我們專門配備了一支經驗豐富的售后服務隊伍，及時為客戶提供設備安裝調試和故障排除服務。 同時，為了替國外客戶提供及時的服務，我們目前已經設立了數個營銷和服務中心，如迪拜（阿聯酋），曼谷（泰國），莫斯科（俄羅斯），馬德里（西班牙），聖保羅（巴西），開羅（埃及）等。我們相信我們一定會為您提供快捷、貼心的服務！
