YSG系列自潔式排氣水過濾器

型號：	YSG-16
品牌：	貴貫
原產地：	中國
類別：	工業設備 / 通用機械 / 過濾設備
標籤︰	自潔過濾器 , 過濾器 , 排污過濾器
單價：	¥1000 / 件
最少訂量：	1 件

發送查詢

產品描述

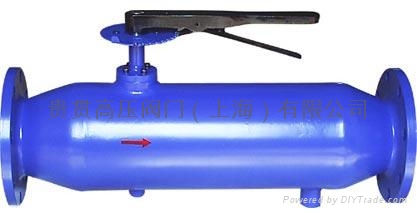

YSG系列自潔式排氣水過濾器

產品介紹

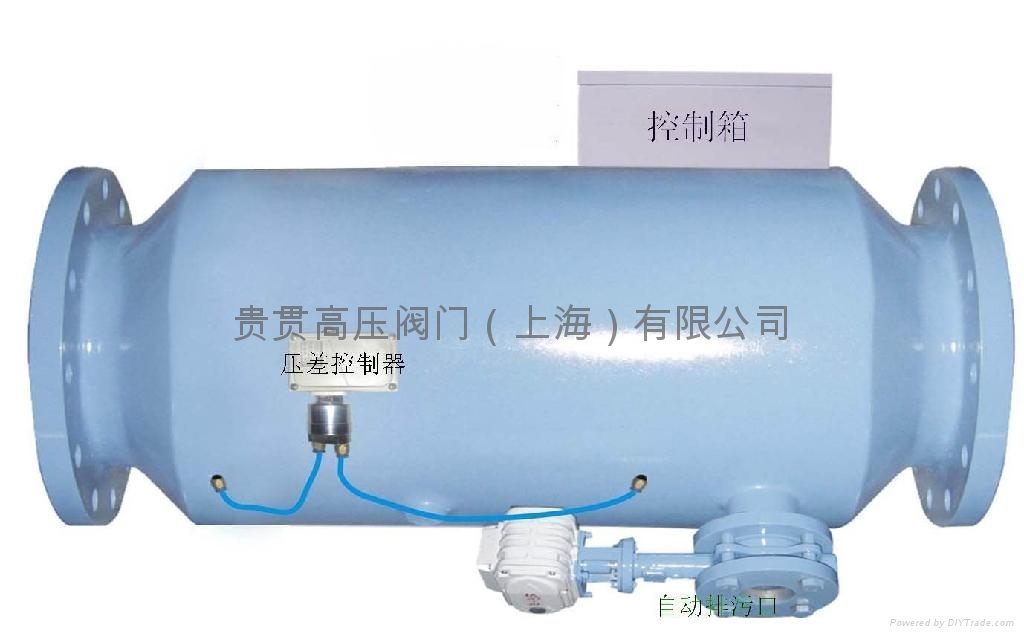

YSG系列自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功能。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效地排除，以保証水質的清潔。該產品廣氾用語工業冷卻水系統，空調水系統，熱交換水系統，生產生活熱水供應系統，熱水采暖鍋爐水系統等。

工作原理

水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損坏，造成系統使用壽命及效率降低。僅在系統最高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。
自潔式排氣水過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式排氣水過濾器時，體積擴大，迅速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過氣水分離裝置后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需要定期開啟排污閥。經過空氣和污物分離，潔淨的水經濾芯流入水泵入口，由於水泵及水流的衝擊下濾芯產生的振動，使得貼附在濾芯外側殘留物脫落，實現自潔。

安裝及注意事項

安裝時，水流方向應與設備指示方向一致；

最好設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；

過濾器與水處理儀設備配套使用時，應安裝在水處理設備進水口之前。

主要技術參數

壓力範圍：0.6、1.0、1.6Mpa

適用溫度≤95℃

排氣率：99%

排污率：99%

特殊規格可按用戶要求定製

法蘭連接尺寸按GB/T9119-2000

過濾網精度對照表

微米	200	300	400	500	600	700	800	900	1000	1600	2000
毫米	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	1.6	2
目數	80	60	45	32	28	24	22	20	18	12	10

管道系統安裝參考圖

規格型號與運行參數

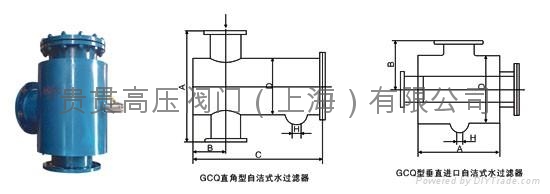

YSG-Ⅰ、Ⅱ自潔式排氣水過濾器參考數據

規格型號	進出口尺寸		A mm	B mm	C mm	D mm	E mm	J mm	流量 T/h	重量 Kg
規格型號	mm	in	A mm	B mm	C mm	D mm	E mm	J mm	流量 T/h	重量 Kg
YSG-3-1.6	80	3	325	700	220	260	645	180	18-45	108
YSG-4-1.6	100	4	377	785	245	300	698	180	45-70	140
YSG-5-1.6	125	5	426	880	265	350	750	200	60-110	175
YSG-6-1.6	150	6	500	1030	315	410	825	200	70-158	220
YSG-8-1.6	200	8	600	1240	385	480	925	250	158-280	275
YSG-10-1.6	250	10	700	1420	435	560	1025	250	280-440	360
YSG-12-1.6	300	12	800	1610	485	650	1125	280	440-640	495
YSG-14-1.6	350	14	900	1840	540	750	1225	280	640-865	695
YSG-16-1.6	400	16	1000	2070	595	850	1425	300	865-1130	760
YSG-18-1.6	450	18	1100	2295	660	960	1525	300	1130-1430	945
YSG-20-1.6	500	20	1200	2400	740	1080	1625	320	1430-1800	1235
YSG-24-1.6	600	24	1300	2600	840	1200	1825	320	1800-3000	1460

YSG-T型自潔式排氣水過濾器參考數據

規格型號	進出口尺寸		A mm	B mm	C mm	D mm	E mm	F mm	流量 T/h	重量 Kg
規格型號	mm	in	A mm	B mm	C mm	D mm	E mm	F mm	流量 T/h	重量 Kg
YSG-3-1.6	80	3	460	175	450	273	15	40	15-20	62
YSG-4-1.6	100	4	520	210	540	325	15	40	25-35	85
YSG-5-1.6	125	5	580	235	620	377	15	40	45-60	114
YSG-6-1.6	150	6	640	260	700	426	15	40	60-85	165
YSG-8-1.6	200	8	720	300	800	500	15	50	90-130	230
YSG-10-1.6	250	10	780	360	1000	500	15	50	150-260	300
YSG-12-1.6	300	12	890	440	1250	600	15	50	250-400	360
YSG-14-1.6	350	14	1000	460	1350	700	15	50	450-650	440
YSG-16-1.6	400	16	1120	515	1500	800	15	50	650-900	510
YSG-18-1.6	450	18
