SGY型不鏽鋼過濾器

型號：	SGY-16P
品牌：	貴貫
原產地：	中國
類別：	工業設備 / 通用機械 / 過濾設備
標籤︰	過濾器 , 排污過濾器 , 刷式過濾器
單價：	¥1000 / 件
最少訂量：	1 件

發送查詢

產品描述

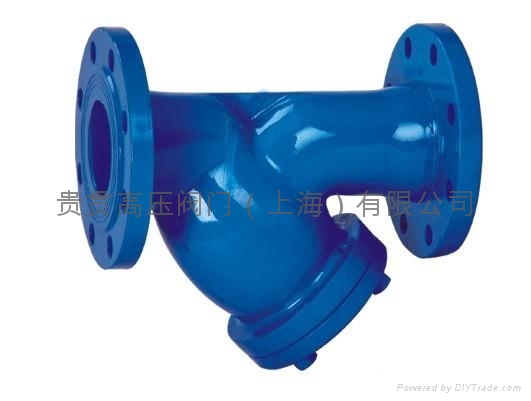

SGY型不鏽鋼過濾器

該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中途

SGY型過濾器用於水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網採用10～30目/cm2,用氣濾網採用40～100目/cm2，用油濾網採用60～200目/cm2 。

SGY型過濾器工作原理：

SGY型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成牆塞，以保護設備管道上的配件免受磨損和堵塞

SGY型過濾器產品特點

SGY型過濾網採用不鏽鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用於水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉杆伸縮過濾器。可按用戶要求製作濾網

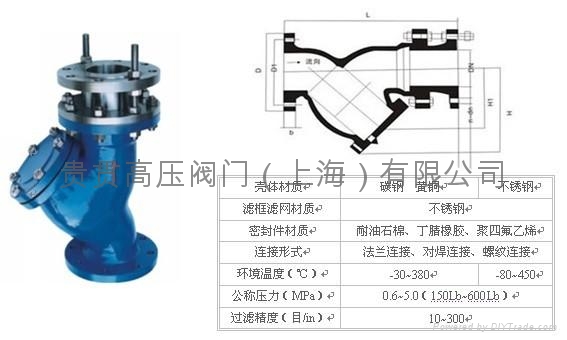

SGY型過濾器零件材料：

殼體材質	碳鋼WCB、黃銅B62	不鏽鋼304、316、316L
濾框濾網材質	不鏽鋼304、316、316L
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
防爆級別	BS5501: IIA、IIB、IIC
環境溫度（℃）	-30~380	-80~450
公稱壓力（MPa）	0.6~5.0（150Lb~600Lb）
過濾精度（目/in）	10~300

SGY型過濾器連接尺寸：

通徑DN	L	D	D1	D2	B	f	n-φ
15	140	95	65	45	14	2	4-φ14
20	150	105	75	55	14	2	4-φ14
25	160	115	85	65	14	2	4-φ14
32	180	135	100	78	16	3	4-φ18
40	200	145	110	85	16	3	4-φ18
50	220	160	125	100	16	3	4-φ18
65	260	180	145	120	18	3	4-φ18
80	310	195	160	135	20	3	8-φ18
100	350	215	180	155	20	3	8-φ18
125	400	245	210	185	22	3	8-φ18
150	450	280	240	210	24	3	8-φ23
200	500	335	295	265	26	3	12-φ23
250	550	405	355	320	30	3	12-φ25
300	580	460	410	375	30	4	12-φ25
350	760	520	470	435	34	4	16-φ25
400	800	580	525	485	36	4	16-φ30
450	900	640	585	535	44	4	20-φ30
