表徑

60MM  100MM 150MM

精確度

±1.5%、±2.5%

隔膜材料

0Cr17Ni12M02(316),哈氏合金(H276c),蒙乃爾合金(Cu30Ni70),鈤合金(Ta),氟化料(F4)

法蘭材料

0Cr17Ni12M02(316),不鏽鋼內襯氟塑料(316+F4)

密封墊材料

丁腈橡膠、氟橡膠、硅橡膠及氟塑料。

隔膜體形式及壓力範圍

MF:敞形式突面(≤25MPA)

MG:工字形(≤6MPA

ML:螺紋式（≤60MPA）

MZ:螺栓式（≤1~25MPA）

均質機用(10~60MPA(

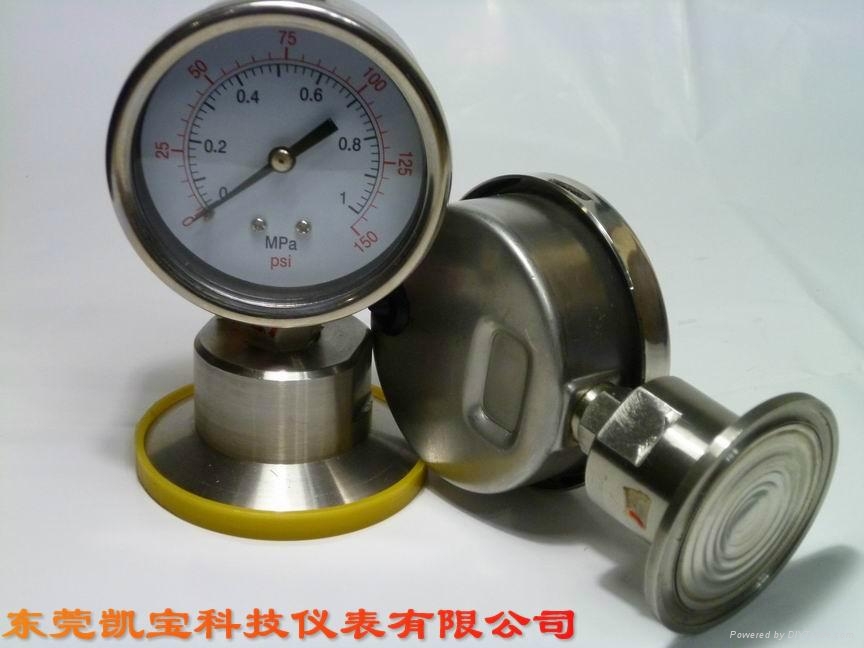

MC:夾子式（01~2.5MPA

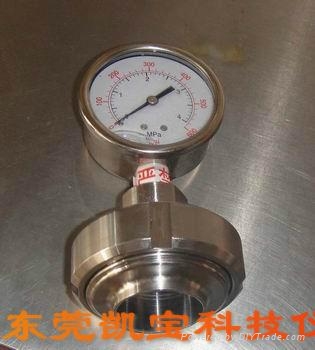

MN:螺母式（0.1~2.5MPA）

MF:壓緊式法蘭式(≤6MPA)

GL:角接法蘭式（≤6MPA）

連接體形式及溫度

SR：散熱器（被測介質溫度＜200℃）

YL:硬管連接(被測介質溫度＜200℃)

RL1/2/4:軟管連接

GL：角形連接（被測介質溫度＜100℃)

ZN:直接式,阻尼器

注:缺項為直接連接式

隔膜液選擇

密封液

受壓部溫度範圍

比重g/cm

體膨脹係數1/℃

用途

高沾度硅油

-10~200℃

1.07

0.95-10^-3

高溫用

低粘度硅油

-30~100℃

0.94

1.08-10^-3

一般用

甘油水溶液

-5~100℃

1.27

0.61-10^-3

食品用

植物油

-5~100℃

0.93

1.03-10^-3

食品用

氟油

-30~150℃

1.93

0.75-10^-3

氫、氧

結構原理

隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液，當被測介質的壓力作用於隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液，由於密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形一位移，經指示裝置顯示壓力值，當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近於被測介質的壓力值。

溫度特性

隔膜表的溫度特性是由於隔膜表的系統內填充了密封液體作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系統、隔膜剛度及受壓部位有關。對於低量程壓力儀的影響尤為明顯。一般受壓部溫度誤差規定不大於0.1℃，所以隔膜表溫度影響一般是于通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。

液位差

對於帶軟管連接的隔膜表，由於隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響量△P. △P=d.H d-密封液的比重 H-液位差

腐蝕性

隔膜壓力表耐蝕性能包含環境及測量介質的腐蝕特性，可使用條件先配隔離器、隔膜、密封墊的材料.

適用範圍

隔膜壓力表採用間接測量結構，適用於測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或固體浮遊物介質的壓力,以及對某些測量介質不能直接進入通用型儀表和便於清洗防止沉澱物質積聚的場合的壓力檢測時,必須採用由於隔膜隔離器與能用型壓力儀表組成-化纖、合成纖維、石油、染化、制碱等工業.

隔膜壓力表具有裝拆快捷方便,易於清洗,不易污染,清潔美觀,安全可靠等優點,並滿足藥品生產質量規範(GMP)的要求,可廣氾應用於製藥、食品、飲料、制酷、水處理等行業。壓力表型號一般為普通、耐震全不鏽鋼壓力表，隔離器形工整般為卡式、螺母式、鉅形法蘭式（均質機用）.
