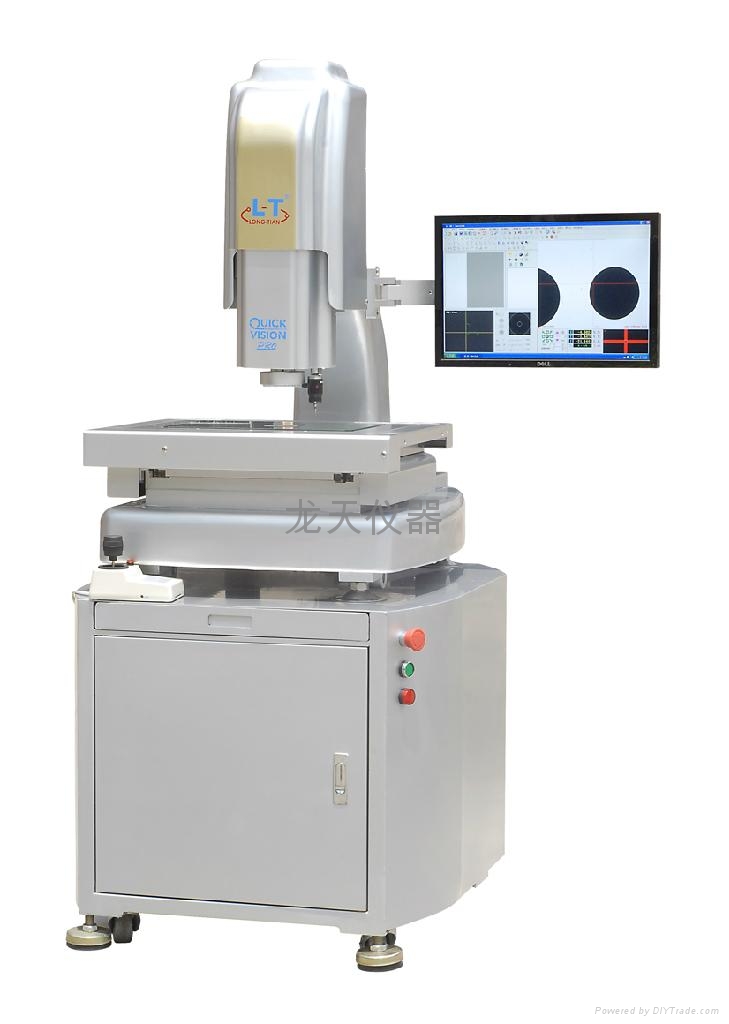

精密全自动影像测量仪

型号：	QV-2010PRO-3D
品牌：	龙天
原产地：	中国
类别：	电子、电力 / 仪器、仪表 / 光学透镜和仪器
标签︰	影像测量仪 , 湖南测量仪 , 影像测量仪
单价：	-
最少订量：	1 件

发送查询

产品描述

品质特征：高钢性铸铝，保证具有极高的稳定性及刚性；精密P级V型导轨和研磨级滚珠螺杆，配松下高性能伺服马达全闭环控制，高稳定性，高精度，速度快；美国TEO高分辨率彩色摄像机600线，保证拥有高品质的测量画面；自动变倍镜头，改变倍率后不需要重新选取比例尺；可程控三环八区LED表面冷光源，直轴轮廓冷光源，使光源对测量要求的适性更加强大；精密光学尺0.0005mm（可选配美国GSI开放式贴片光学尺0.0005mm）；自主研发功能强大的全自动3D测量软件，可全自动测量；可选配英国Renishaw接触式探头或日本基恩士激光测头

H型：选配激光测头组。 T型：选配接触测头组。

型号			QV-2010PRO-3D		QV-3020 PRO-3D		QV-4030 PRO-3D
测量范围（mm）		X	200		300		400
		Y	100		200		300
		Z	150		150		150
工作台（mm）		硬铝合金台面	360×260		460×360		560×460
		玻璃台面	260×160		360×260		460×360
		承重	30kg		30kg		35kg
影像及测量系统	测量速度		MAX：500mm/s
	CCD		美国TEO高分辨率彩色摄像机600TV线
	变焦物镜		自动变倍镜头0.7-4.5X（选配同轴光）
	视频放大倍率		30-245X
	工作距离		82mm
	显示分辨率		0.0001mm
线性精度（um）			X、Y轴≤（3+L/200）um，Z轴≤（5+L/200）um
外型尺寸（mm）			900×720×1700	900 ×720× 1700		950× 750× 1700
仪器重量（kg）			140	210		320
照明			可程控三环八区LED表面光及直轴轮廓光
电源			220V ±10%（AC） 50Hz 电流大于10A
保修期			24个月
