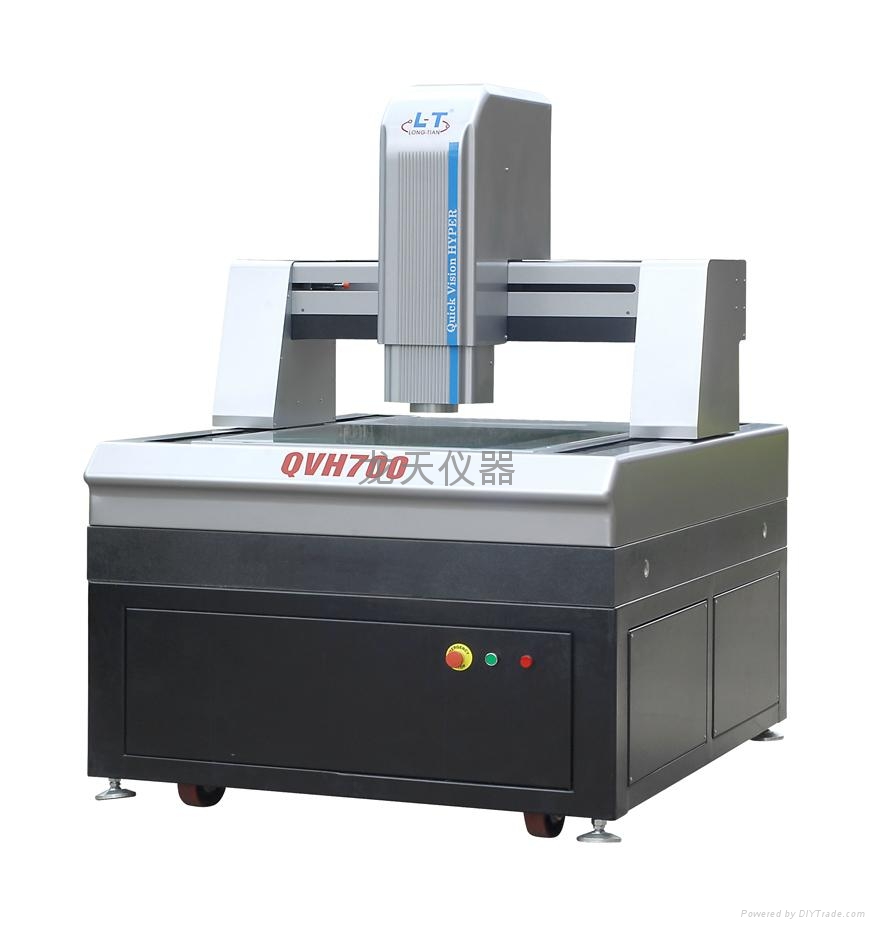

龙门式大行程高精度复合式影像测量仪
| 型号： | QVH500/QVH 700 |
|---|---|
| 品牌： | 龙天 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 仪器、仪表 / 光学透镜和仪器 |
| 标签︰ | 影像测量仪 , 湖南测量仪 , 龙天测量仪 |
| 单价： |
-
|
| 最少订量： | 1 件 |
产品描述
品质特征（测量工件不动，龙门架移动）：带您进入三维复合式测量的世界（全自动）龙门式大行程复合影像测量仪；基座采用大理石（00级）材料，坚固的平台设计，保证拥有极高的稳定性及刚性；采用日本THK研磨级滚珠螺杆和THK精密线性导轨，配合松下高性能交流伺服系统全闭环控制，高精度、高速度、高稳定性；采用美国TEO高分辨率彩色工业级600TV线高清CCD，保证拥有高质量的测量画面，快速的测量速率；全自动变倍镜头，改变倍率后不需要重新校正；可程控四环八区LED表面冷光源，直轴轮廓冷光源（选配同轴冷光源）；美国GSI开放式贴片光学尺0.0005mm（可选配德国海德汉光学尺）；英国Renishaw接触式测头组（可选配自动探针SCR系统）及日本基恩士激光测头组；自主研发功能强大的全自动3D测量软件，可编程自动测；影像，探针，激光共轴测量，可编程自动测量；可选配双Z轴系统；运动控制系统：四轴（双Z轴机型为六轴） 全闭环控制：三轴交流伺服马达全闭回路控制，预压线性滑轨与研磨级滚珠螺杆驱动，步进马达同轴控制镜头组（双Z轴机型：影像系统伺服马达控制， 探针系统伺服马达控制）
|
型号
|
QVH500
|
QVH 700
|
QVH 1200
|
QVH 1600
|
QVH 1800
|
QVH 2500
|
|
||||||||
|
测量范围mm
|
X
|
400
|
600
|
1200
|
1200
|
1200
|
1500
|
|
|||||||
|
Y
|
500
|
700
|
1000
|
1600
|
1800
|
2500
|
|
||||||||
|
Z
|
200
|
200
|
200
|
200
|
200
|
200
|
|
||||||||
|
工作台cm
|
硬铝合金台面
|
70× 60
|
90× 80
|
154 × 124
|
182× 144
|
202 × 144
|
270 × 170
|
|
|||||||
|
玻璃台面
|
67×58
|
870× 78
|
150 × 120
|
178× 140
|
198 × 140
|
2650× 165
|
|
||||||||
|
承重
|
50kg
|
50kg
|
50kg
|
45kg
|
45kg
|
40kg
|
|
||||||||
|
影像及测量系统
|
测量速度
|
MAX：1000mm/s
|
|||||||||||||
|
CCD
|
美国TEO高分辨率彩色摄像机600TV线
|
||||||||||||||
|
变焦物镜
|
全自动变倍镜头0.7-4.5X（选配同轴光）
|
||||||||||||||
|
视频放大倍率
|
30-245X
|
||||||||||||||
|
物方视场
|
10.6-1.6mm
|
||||||||||||||
|
工作距离
|
82mm
|
||||||||||||||
|
显示分辨率
|
0.0001mm
|
||||||||||||||
|
重复性
|
1.5um
|
|
|||||||||||||
|
平面精度
|
X、Y轴≤（2+L/200）um，Z轴≤（5+L/200）um（任意角度/位置）
|
|
|||||||||||||
|
外型尺寸cm
|
140×110×178
|
160×130× 178
|
190× 190× 178
|
250 ×190 ×178
|
270× 190 ×178
|
340 ×210 ×178
|
|
||||||||
|
仪器重量kg
|
900
|
1800
|
3200
|
3900
|
4200
|
5100
|
|
||||||||
|
照明
|
可程控四环八区LED表面光及直轴轮廓冷光源 先[配同轴冷光源]，亮度可调
|
|
|||||||||||||
|
电源
|
220V ±10%（AC） 50Hz 电流大于20A
|
|
|||||||||||||
|
保修期
|
24个月
|
|
|||||||||||||
