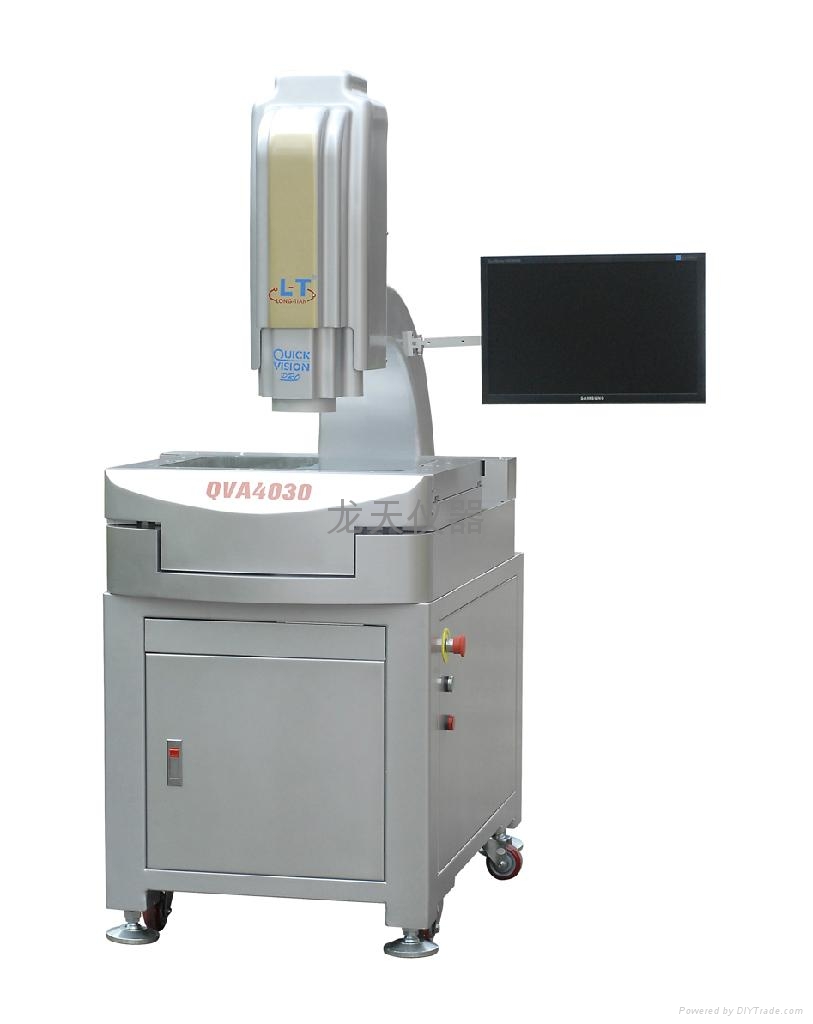

超精密全自动影像测量仪
| 型号： | QVA2020/QVA3020 |
|---|---|
| 品牌： | 龙天 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 仪器、仪表 / 光学透镜和仪器 |
| 标签︰ | 影像测量仪 , 影像测量仪 , 影像测量仪 |
| 单价： |
-
|
| 最少订量： | 1 件 |
产品描述
品质特征：进口航空铝材，保证具有极高的稳定性及刚性；日本THK精密线性导轨和THK研磨级滚珠螺杆，配松下高性能伺服马达全闭环控制，高稳定性，高精度，高速度；美国TEO高分辨率彩色摄像机600TV线，保证拥有高品质的测量画面；自动变倍镜头，改变倍率后不需要重新校正；可程控三环八区LED表面冷光源，直轴轮廓冷光源，使光源对测量需求的适性更加强大；美国GSI精密光学尺0.0005mm；自主研发功能强大的全自动3D测量软件，可编程自动测量；可选配英国Renishaw接触式探头或日本基恩士激光测头；整机保修24个月
H型：选配激光测头组。 T型：选配接触测头组。
|
型号
|
QVA2020
|
QVA3020
|
QVA4030
|
|
|
测量范围（mm）
|
X
|
200
|
300
|
400
|
|
Y
|
200
|
200
|
300
|
|
|
Z
|
150
|
150
|
150
|
|
|
工作台（mm）
|
硬铝合金台面
|
356×356
|
456×356
|
500×460
|
|
玻璃台面
|
260×260
|
360×260
|
460×340
|
|
|
承重
|
30kg
|
30kg
|
35kg
|
|
|
影像及测量系统
|
速度
|
MAX：500mm/s
|
||
|
CCD
|
美国TEO高分辨率彩色摄像机600TV线
|
|||
|
变焦物镜
|
全自动变倍镜头0.7-4.5X（选配同轴光）
|
|||
|
视频放大倍率
|
30-245X
|
|||
|
工作距离
|
82mm
|
|||
|
显示分辨率
|
0.0001mm
|
|||
|
重复性
|
1.5um
|
|||
|
线性精度（um）
|
X、Y轴≤（3+L/200）um，Z轴≤（5+L/200）um
|
|||
|
外型尺寸（mm）
|
800×500×1650
|
900 ×550× 1650
|
1000× 650× 1650
|
|
|
仪器重量（kg）
|
120
|
160
|
195
|
|
|
照明
|
可程控三环八区LED表面光及直轴轮廓光
|
|||
|
电源
|
220V ±10%（AC） 50Hz 电流大于15A
|
|||
|
保修期
|
24个月
|
|||
