发电厂、变电站的高压开关柜电中众多高压电气设备连接点是电力输送最薄弱环节，在设备长期运行过程中这个薄弱环节的实质问题就是联接点发热。随着负荷的增大，导致连接点发热并形成恶性循环：温升、膨胀、收缩、氧化，电阻增大、再度升温。而这些发热部件的温度无法实时监测，由此最终酿成火灾事故。

通过监测开关柜内触电温度的运行情况，可有效防止开关柜的火灾发生，但由于开关柜内高压狭小的结构，无法进行人工巡查测温，因此实现温度在线监测是保证高压开关柜安全运行的重要手段。

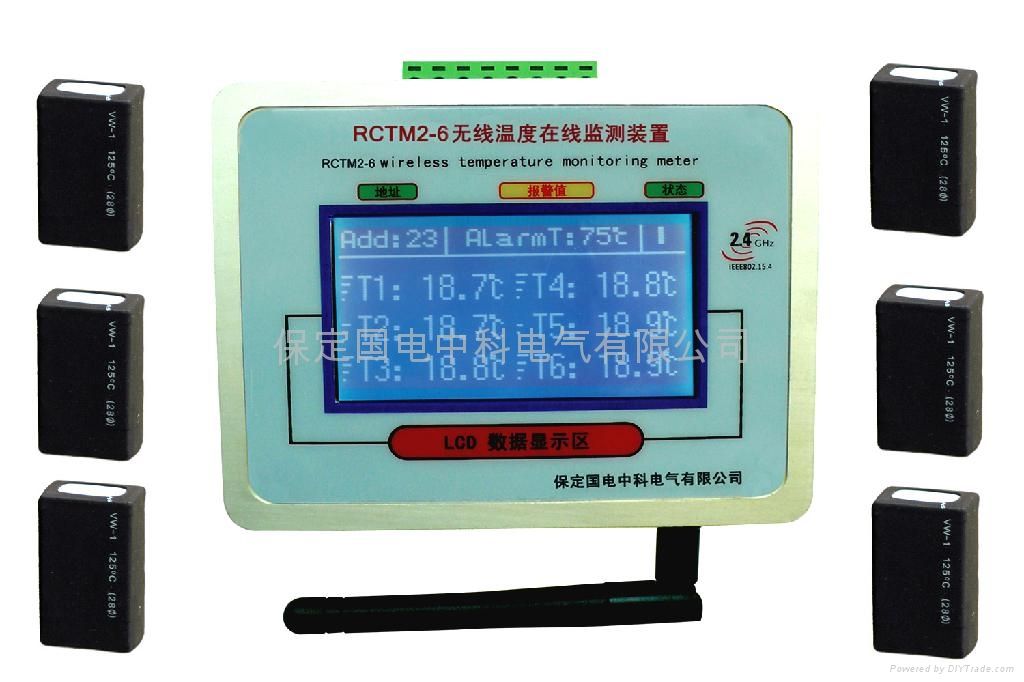

本系统前端采用无线数字温度传感器，温度传感器可快捷方便地安装在高压带电体被测接点上，准确地跟踪发热接点的温度变化；无线温度传感器是利用射频技术传递温度信息，实现了采集器和被采集点等电位，安全可靠。本产品的机柜终端可准确地报告运行中所有被测高压设备易发热部件温升，为设备安全运行提供可靠的数据依据；安装在市、区监控中心的温度监测运行软件功能强大，系统数据库通过人机界面将地理分布图、接点温度运行参数、预告警信息、历史参数等通过图形、表格、曲线、棒图等形式直观显示，为决策层提供最直接可靠的数据依据，消除隐患、最大限度的减少事故。

温度监测仪配备标准通讯接口，可联网运行，通过上位计算机，可记录开关柜运行温度的数据，为开关柜的维修提供 依据，实现了开关柜故障的预知维修。

系统功能

本系统由测温装置和温度分析组态软件两部分构成

                                   系统拓扑图

无线温度传感器   无线温度传感器由温度采集点和无线收发器组成。温度采集点体积极小，可任意灵活地被安装在被测物件的任意点；温度采集点有数据线和无线收发器以等电位形式相连，温度数据由无线收发器以无线形式实时报告基站。利用射频技术传递温度信息，实现了采集器和被采集点等电位，安全可靠。

温度监控中心站软件

该软件运行在上位机上，用来处理各电站采集发送的机柜温度数据，有强大的数据库进行运算、显示预告警、储存打印。该软件需单独定购。

1.充分考虑无人值班站的发展思路，服务器端免维护；
  2.系统软件操作简单，界面清晰；
  3.系统软件能够实时显示、并存储各个测温点的实际温度；
  4 .系统软件统计功能：可以记录、存储测温点温度数据及报警时间，并能够以图形方式显 示历史数据，便于分析；
  5. 系统软件能提供高温预警、报警提示；
  6.系统软件支持数据网络共享，支持Web浏览；








应用范围



本系统主要应用于监测电网中高压电器设备易发热部件：
