谐波在线监测装置

型号：	GDDN-500B/C
品牌：	国电中科
原产地：	中国
类别：	电子、电力 / 其它电力、电子
标签︰	谐波监测 , 电能质量 , 谐波检测
单价：	-
最少订量：	1 件

发送查询

产品描述

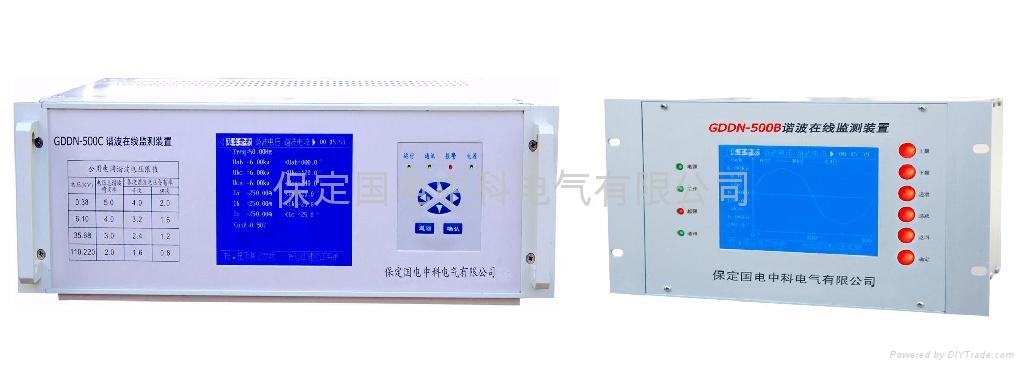

GDDN-500B/C谐波在线监测装置

GDDN-500B/C谐波在线监测装置是配置3路电压、3路电流，最高可支持3×8路电压、3×8路电流（即八个通道）。

本装置完全按国标要求采集电能质量的各项参数，具有长时间在线工作的可靠性、较强的现场操作和与中心站的通讯功能，同时具有长时间记录存储数据的能力及方便的数据统计分析方式。

可测试参数

电流真有效值、基波有效值、2～50次谐波有效值；
电压真有效值、基波有效值、2～50次谐波电压畸变率、总畸变率；
真功率因数、基波功率因数；
基波视在功率、基波有功功率、基波无功功率；
电压偏差；
三相电压不平衡度；
基波电压（电流）相角；
电网频率；
电压波动与闪变值（长时闪变值（Plt）、短时闪变值（Pst））；

主要功能

收/发控制功能,通讯方式选择功能；
向各监测点发送指令，提取数据或设置参数；
可设置的参数包括：监测网点、监测指标、系统参数、定时通讯的时间间隔等；
接收各监测点上传的电能质量数据、波形等；
可切换至被监测的任一变电站的任一条线路，显示并统计现场数据；
数据处理功能；
图形输出功能；
报表输出功能。

灵活而可靠的硬件配置

为保证系统和仪器的安全可靠运行，所有电压、电流输入通道均采取隔离措施，电流采用电流钳或内置式传感器，电压采用光电隔离模块。每通道的绝缘电阻≥20MΩ，耐电压≥1.5KV。仪器采用免维护设计，采用标准工业控制计算机，性能可靠，自带看门狗（反应时间小于1.6S）。平均无故障时间（MTBF）大于10⁵小时。

网络化方式

仪器支持RS232、RS485、TCP/IP等多种通讯方式，仪器配备工控级10/100M自适应网卡或符合V90协议的56K调制解调器，连接可靠，长期运行稳定性好。多台GDDN-500B/C和上位机联网可以组成电能质量监测与管理系统（POWERQUALITYSUPERVISORY&MANAGEMENT SYSTEM，简称PQSMS）。

技术参数

·电压测量范围：10-100V

·电流测量范围：0.05-6A

·电网频率误差：≤0.01Hz

·谐波电压（电流）含有率测量误差：≤0.1%

·电压偏差误差：≤0.2%

·三相电压不平衡度误差：≤0.2%

·基波电压（电流）相位误差：≤0.5º

·闪变误差：≤5%

·电源：AC/DC 220±15%,50Hz

数据通讯

·通讯接口：RJ45,RS485（可选光隔）
