产品描述
6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决:
a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电,且常因事故处理不及时
或事故扩大而造成大面积停电;
b.电网中的弧光接地使PT频频烧毁。
使用GK-TZY型、GK-TZY(B)一次消谐装置可有效地解决上述问题:1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压,这种谐振过电压会导致系统相电压不稳定;2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流,防止PT的烧毁;3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流,这种涌流会损坏PT或使PT熔丝熔断;4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感器当母线空载或出线较少时,因合闸充电或在运行时接地故障消除等原因的激发,会使PT过饱和,则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象,严重时会导致PT烧毁,继而引发其它事故。
GK-TZY型、GK-TZY(B)型一次消谐装置,是安装在6~35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件,起阻尼与限流的作用。该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定,可以起到良好的限制电压互感器铁磁谐振的效果。
如果6~35kV电网中性点不接地,母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。单相接地或消失时,电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝(0.5A)熔断。而安装了GK-TZY型系列消谐装置后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断。

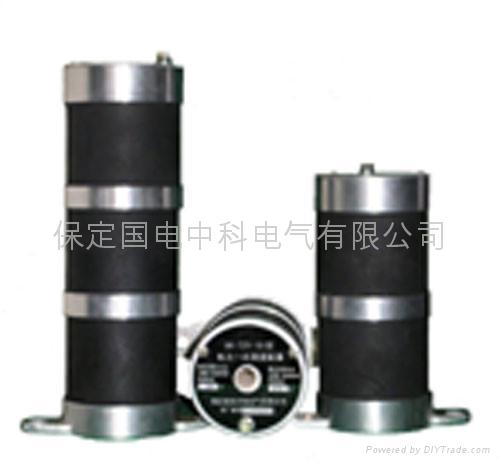

GK-TZY型消谐装置没有瓷套,装置本体是以特殊原料经独特工艺烧成,本体之间用特制合金
连接,可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装,很受用户欢迎。
主要特点
我公司最新推出的“GK-TZY型系列消谐装置,全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有:
1. GK-TZY型装置全部采用特殊合金进行制作,更采用单片大通流非线性元件,消除了原多片并联结构的消谐装置中通流不均匀现象,性能更加稳定。
2. PT高压熔丝一般为0.5A,而烧断时可能导致PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产,GK-TZY型系列消谐装置通流能力高达500mA。
3. GK-TZY型系列消谐装置针对半绝缘PT提供特制半绝缘消谐装置(带B型),可以有效限制消谐装置两端电压,从而保护中性点绝缘。
4. GK-TZY型消谐装置体积超小,尤其适合于PT柜及手车柜中安装。整个消谐装置采用金属材料直接连接,无瓷套,无炸裂危险。
5. 针对部分电压互感器安装GK-TZY型系列消谐装置后开口三角出现较大谐波电压,GK-TZY型一次消谐装置提供本公司的GK-WXZ型二次消谐装置可有效抑制PT开口三角两端的谐波电压。
技术参数
表格中的参数为我公司典型产品参数,如用户有不同要求,我厂可根据用户要求生产。 型号 直流特性 KV/mA 非线性系数 α 热容量 50mA/10min
GK-TZY-10型 (适用6~10KV) 通用型 1.45~1.65/15 0.40~0.45 通过
半绝缘型 1.38~1.45/15 0.40~0.45 通过
GK-TZY-35型 (适用35KV) 通用型 4.0~4.2/42 0.40~0.45 通过
半绝缘型 2.60~2.70/50 0.35~0.45 通过
消谐装置本体电气参数表
选型指南
GK-TZY型系列消谐装置按照PT所在电网额定电压可以分为10kV及35kV两种,其中10kV消谐装置也适用于6kV电网中的PT。
选取消谐装置的型号除了与压变所在电网额定电压有关,还与压变高压绕组X端(尾端)的绝缘等级有关。由于消谐装置是串在PT一次绕组中性点与地之间的非线性阻尼元件,其非线性特征使得消谐装置在正常工作电流段具有一定的阻值,从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流(如雷击、电网断线谐振)时,会产生一个比较大的电压,如果压变尾端绝缘等级不强(俗称半绝缘压变,其高压尾端与二次侧一同输出),就有可能损坏压变X端绝缘。针对这种情况,GK-TZY型系列消谐装置因压变X端绝缘等级不同而分为GK-TZY型和GK-TZY型(B)型,GK-TZY型(B)型提供采用特制本体和元件,能有效限制消谐装置两端电压,使其在半绝缘压变的绝缘耐受水平之下,从而有效保护中性点绝缘。
经查资料得到国内主要厂家6~35kV压变绝缘结构,根据运行经验建议选配GK-TZY型系列消谐
装置如下:
电网额定电压 压变型号 所配消谐器型号
10(6)kV JSJW-6.10 JSJW-6.10G JDZJ6-10 JDEJ-6.10 JDZB-6.10 JDEW-6.10 JDZX7-6.10 GK-TZY -6型 GK-TZY -10型
JDZX6-6.10 JDZX8-6.10 JDZX9-6.10 JDZX10-6.10 JDZX11-6.10 JDZXR1-6.10 JDZXR2-6.10 UNE10 REL10 URE10 URED10 GK-TZY (B)-6型 GK-TZY (B)-10型
35kV JDJJ-35 JDJJ1-35 JDJJ2-35 JDX6-35 JDX7-35 JDZX-35 JDZXW-35 GK-TZY -35型
JDZX6-35G JDZX9-35 JDZX11-35 UNE35 UNEW35 GK-TZY (B)-35型
