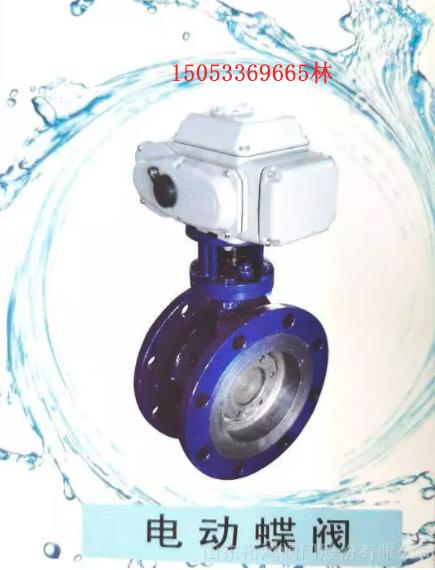

电动硬密封蝶阀：
技术参数
电动选配　QT系列、HT系列
电源选配　AC220V、AV380V（其他特制）
环境温度　-30℃~70℃
防护等级IP67
电动硬密封蝶阀功能选项：
防爆型　防爆等级：dIIBT3/4
信号反馈　X1机械式无源信号，X2有源信号
带加热器　可在潮湿环境干燥执行器内元件
手动功能　电动执行器带有手动开阀、关阀功能
调节型　输入4~20mA信号，实现球阀调节功能
备注：电动参数请另参考所选配的电动执行器资料。
电动硬密封蝶阀阀体参数：
技术参数
电动硬密封蝶阀公称压力　PN1.0、PN1.6、PN2.5
电动硬密封蝶阀连接方式　法兰式　
电动硬密封蝶阀法兰标准　GB（特选JB、ANSE、JIS）
电动硬密封蝶阀阀体材质　HT、WCB、SS304、SS316、SS316L
电动硬密封蝶阀球芯材质　HT、WCB、SS304、SS316、SS316L
电动硬密封蝶阀密封材料　Y（多层或混合硬密封）、S（不锈钢金属密封）
工作温度　T7：-30℃~+250℃（Y）　T8：-30℃~+350℃（S）T9：-30℃~+400℃（S）T95：-30℃~+450℃（S）
电动硬密封蝶阀标准规范：
设计标准　JB/T8527-1997
法兰标准　GB9113、GB9113、GB9115
结构长度　GB/T12221-2005
检测与试验　GB/T13927-1992、B/T9092-1999

公称压力（Mpa） 型号规格 DN（mm） L短 L长 D D1 H1 H2 Z-d
PN1.6 WCB 304 316 多层或混合硬密封 不锈钢金属密封 DC50 50 108 150 165 125 112 655 4-18
DC65 65 112 170 185 145 115 665 4-18
DC80 80 114 180 200 160 120 675 8-18
DC100 100 127 190 220 180 138 705 8-18
DC125 125 140 200 250 210 164 745 8-18
DC150 150 140 210 285 240 175 830 8-22
DC200 200 152 230 340 295 200 880 12-22
DC250 250 165 250 405 355 243 955 12-26
DC300 300 178 270 460 410 250 1065 12-26
DC350 350 190 290 520 470 280 1100 16-26
DC400 400 216 310 580 525 305 1220 16-30
DC450 450 222 330 640 585 350 1280 20-30
DC500 500 229 350 715 650 380 1320 20-33
DC600 600 267 390 840 770 445 1485 20-36
DC700 700 292 430 910 840 480 1615 24-36
DC800 800 318 470 1025 950 530 1750 24-39
