型号: | HCP |
---|---|
品牌: | 山东裕鸿 |
原产地: | 中国 |
类别: | 工业设备 / 机械五金 / 阀门 |
标签︰ | 山东蒸汽调节阀 , 山东高压调节阀 , 山东高温调节阀 |
单价: |
¥1200
/ 件
|
最少订量: | 1 件 |

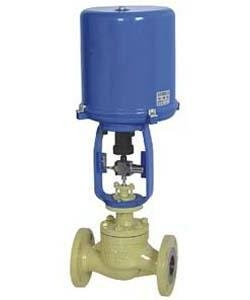

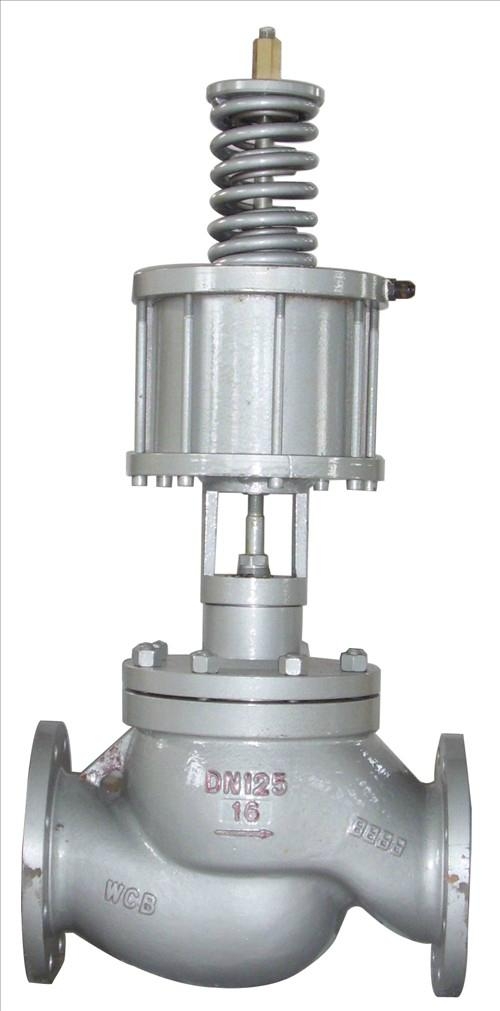

HCP山东平衡笼式单座调节阀是CV3000系列产品之一。
HCP平衡笼式单座调节阀是一种改进型压力平衡式调节阀,该阀在阀赛或套筒上使用了高性能的密封环,
有效地提高了泄漏等级。阀结构紧凑,有呈S流线型的通道,还设有一个改善套筒周围流体的导流翼,使
其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。调节阀动态稳定好,
噪音低,空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。
HCP平衡笼式单座调节阀符合GB/T4213-92标准。
山东平衡笼式单座调节阀技术参数和性能:
阀体:
型式 直通单座铸造球型阀
公称通径 25、40、50、80、100、125、150、200、250、300、350mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接密封面型式 FF、RF、RJ、LG、MFM
法兰标准 JISB2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618钛等。
焊接连接 嵌接焊SW(32~50mm) 对接焊BW(65~350mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等。
上阀盖 常温型(P) -5~+230℃
伸长I型(EI) +230~+566℃
伸长Ⅱ型(EⅡ) -100~-45℃
伸长Ⅱ型(EⅢ) -196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式 螺栓压紧式
填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料
阀内组件:
阀芯型式 带组合密封圈或活塞环的压力平衡式阀芯
流量特性 高容量流量特性,参考图1 金属阀座 等百分比特性(%V)和线性特性(LV)
高容量流量特性,参考图2 金属阀座 等百分比特性(%VF)和线性特性(LVF)
材料 见表1
山东平衡笼式单座调节阀执行机构:
型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构。
供气压力 260~400KPa(HA型)、400~500KPa(VA6、VP型)
气源接口 RC1/4’(HA)、G3/8”、 1/2”( VA6型、VP型)
环境温度 -30~+70℃
阀作用型式:
用正作用或反作用执行机构实现阀的气-关式或气-开式。
Cv值和行程:
表1-1 高容量阀芯(%V、LV)
公称通径 32 40 50 65 80 100 125 150 200 250 300 350
阀座直径 32 40 50 65 80 100 125 150 200 250 300 350
额定Cv值 等百分比特性 24 36 60 100 140 220 320 420 820 1000 1440 1900
线性特性 26 40 75 110 150 240 365 435 850 1035 1490 2000
额定行程 25 38 50 75 100 150
表1-2 高精度流量特性阀芯(VF、LVF)
公称通径 32 40 50 65 80 100 125 150 200
阀座直径 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200
额定Cv值 11 17 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 275 175 275 360 275 360 650
等百分比特性 金属阀座 △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
软阀座 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
额定行程(mm) 25 38 50 75
注:1、符号○和△表示阀的规格范围。
HCP平衡笼式单座调节阀 笼式调节阀 淄博笼式调节阀 山东调节阀厂家
