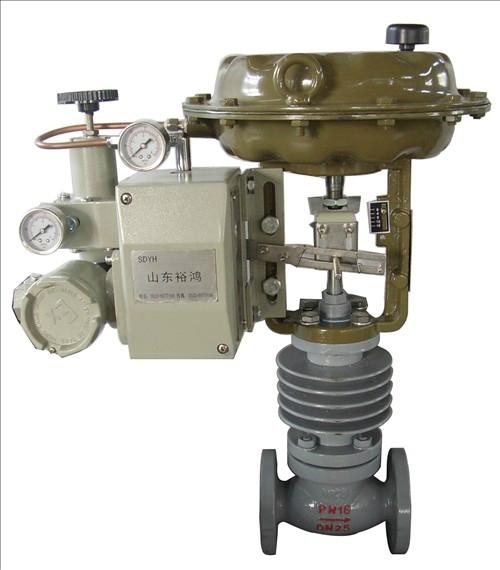

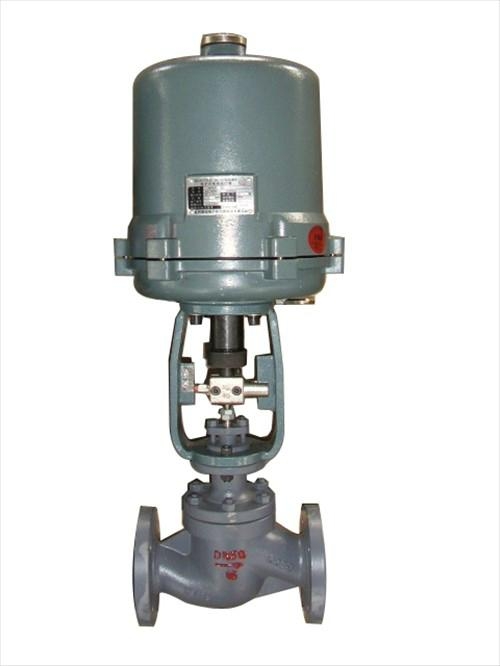

HTSW山东波纹管密封单座调节阀是CV3000系列产品之一。

HTSW山东波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，

其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1976标准。其上

阀盖采用波纹密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另

该阀也可用于真空的场合。

HTSW山东波纹管密封单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜

执行机构，其结构紧凑，输出力大。

HTSW山东波纹管密封单座调节阀符合GB/T4213-92标准。

 技术参数和性能：

阀体:

型    式 直通单座铸造球型阀

公称通径 40、50、65、80、100、150、200mm

公称压力 ANSI 125、150、300 JIS 10、16、20K PN1.6、4.0MPa

连接型式 法兰连接密封面型式 FF、RF、RJ、LG、MFM

法兰标准 JISB2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSIB16.5-1981、HG20596-97、HG20618-97等

焊接连接 嵌接焊SW（40~50 mm） 对接焊BW（65~200mm）

材   料 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等。

上阀盖 波纹管密封（W -45~+350℃

压盖型式 螺栓压紧式

山东波纹管密封单座调节阀阀内组件:

阀芯型式 单座柱塞型阀芯

流量特性 高容量流量特性 金属阀座 等百分比特性（%C）和线性特性（LC）

软阀座 等百分比特性（%T）和线性特性（LT）

高精度流量特性 金属阀座 等百分比特性（%CF）和线性特性（LCF）

软阀座 等百分比特性（%TF）和线性特性（LTF）

材料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

波纹管材料 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L

执行机构：

型    式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构

弹簧范围 20~100、80~240KPa（HA型）、190~350、190~400（VA6型）

供气压力 140~400KPa（HA型）、400~500KPa（VA6、型）

气源接口 RC1/4”

环境温度 -30~+70℃

阀作用型式:

用正作用或反作用执行机构实现阀的气-关式或气-开式。

山东波纹管密封单座调节阀性能：

泄漏量 金属阀座 小于阀额定容量的0.01%，符合ANSI B1.6.104-1976 IV级

软阀座 小于阀额定容量的10-7 ，符合ANSI B1.6.104-1976 VI级

可调范围 50:1

Cv值和行程：



Ⅰ、高容量阀芯（%C、LC、%T、LT）

公称通径 40 50 65 80 100 125 150 200

阀座直径 40 50 65 80 100 125 150 200

额定Cv值 30 50 85 125 200 320 420 70

额定行程 25 38 50 75

Ⅱ、高精度流量特性阀芯（%CF、LCF、%TF、LTF）

公称通径 40 50 65 80 100 150 200

阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200

额定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 640

额定行程 25 38 50 75

流量特性：

流量特性曲线参见HTS单座调节阀
