产品定义：

混凝土基面用修补砂浆是以特殊烧制的白色抗裂双快高贝利特硫铝酸盐水泥为基材，添加高分子聚合物、减水、调凝、消泡等多种功能性外加剂和合理级配干砂经工厂精确预拌制成的干混材料，加水搅拌后稍加辅助性铺摊就可流动找平或降低水料比抹压铺摊找平的快硬高强水泥基砂浆

性能特点

1. 尺寸变化率极低，特殊烧制的白色抗裂双快高贝利特硫铝酸盐水泥通过改变其矿物组成，使它具备了极低的尺寸变化率，和同类产品相比尺寸变化率大大降低。基面原混凝土一般龄期较长，长龄期混凝土尺寸变化率已非常低，如修补砂浆尺寸变化率过高，和原混凝土基层在荷载下变形差别较大，势必引起修补砂浆的开裂，严重时甚至分层、脱落。本公司十几年潜心研究的白色抗裂双快高贝利特硫铝酸盐水泥最佳矿物组合使它摆脱了常规产品的缺陷，使本材料具备了适度的微膨胀和极低的干缩率，尺寸变化率极小，可使其牢固的和原混凝土基层结合在一起，尺寸变化率大是很多水泥基修补砂浆裂缝频出的最重要原因，以极小的尺寸变化率最大限度的控制裂缝是水泥基修补砂浆必须具备的性能，也是很多水泥基修补砂浆难以做到的，。
2. 修补砂浆与受损混凝土粘结紧密是薄层修补方法成功的前提条件，只有修补材料和受损混凝土的牢固结合才能达到完美的混凝土修补效果，也才能使新老混凝土形成一个共同承载结构体系，这就要求修补材料具备较高的抗拉粘结强度。本材料实测抗拉粘结强度2.5MPa， 水泥基材料拉拔强度可查询到的行业标准为最高为1.0MPa，和行标相比抗拉粘结强度提高1倍。
3. 抗裂双快高贝利特硫铝酸盐水泥科学的矿物组合、低胶砂比、低水料比、功能性外加剂的加入不仅保证了极高的早期强度并且后期强度持续增长。4小时抗压强度实测20.0Mpa以上，4小时后即恢复交通。28天抗压强度可达50MPa以上。
4. 科学的水泥组成，产生微膨胀补偿干缩；掺加了塑性膨胀组分，具有塑性膨胀功能；低水料比；有机纤维和高分子聚合物的加入有效地保证了修补材料的抗裂性能，同时提高了修补材料的柔韧性。
5. 科学的水泥组成使修补材料产生的微膨胀功能，低水料比措施、高分子聚合物的加入提高了修补材料的致密性和抗冻、抗渗和抗腐蚀性能。
6. 以本材料在混凝土基面做修复时，不需要做底涂，减少了工序，降低了成本，提高了施工效率；由于本材料具有极高的抗拉粘结强度，不做底涂也可实现新老材料的完美结合。

产品用途

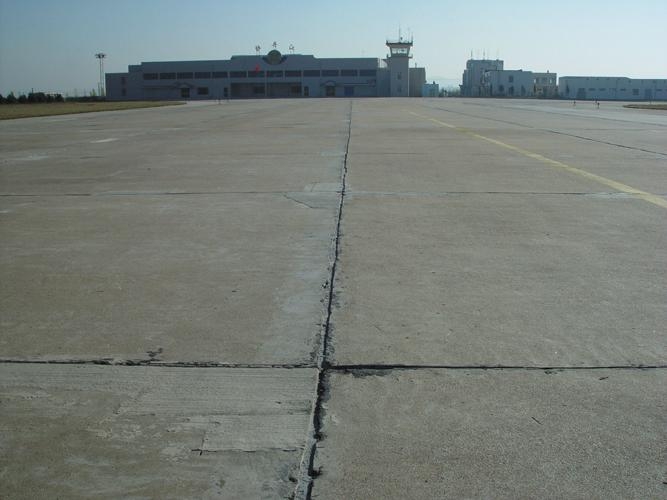

• 混凝土表面气泡、起砂、蜂窝、麻面、孔洞的局部修补以及面层受到严重损坏的全面修补。
• 混凝土裂缝的修补。
• 混凝土裂缝修补填缝。
• 混凝土结构的补强加固。
• 抢修抢建混凝土工程。
• 6.设备安装中螺栓孔浇筑和设备底座的二次浇筑

技术指标

使用方法

• 拟修补混凝土基面的处理
• 1.1拟修补混凝土基面的松动物、油污、涂料及其他杂物必须清除干净。
• 1.2起砂或冻融的拟修补混凝土基面应将其基面损坏部分全部剔除，直到露出坚实基面。
• 1.3 混凝土基面凸起部位磨平
• 1.4 混凝土基层裂缝处理
•     沿裂缝开出深度30mm、上口宽50mmV型槽，向槽内预先填注修补砂浆，并在顶面铺设加强网，待其硬化后开始下部作业。
• 2. 拟修补混凝土基面抗压强度不应小于20MPa。在新浇筑混凝土基面上修补时，新浇筑混凝土的龄期：采用硅酸盐水泥的需在28天以上；采用硫铝酸盐水泥的需在14天以上。
• 3．拟修补混凝土基面清理干净后用水养护4小时（混凝土让基面充分吸水），但铺摊修补砂浆时不得有明水。
• 4. 不得在拟修补混凝土基面上涂抹任何种类的界面剂。
• 5．本材料应严格按检验报告规定的水料比加水，否则将会造成修补砂浆的操作性能不一致、颜色不一致、强度波动。用机械搅拌，不得用人工搅拌。
• 6. 本材料薄层修补时采用分层抹压方法；修补层厚度较大时，根据不同厚度加入不同粒径的集料，加入集料的粒径为修补厚度的五分之一为最佳，比例为修补材料的10-50%，根据加入集料的情况适度调整水料比。
• 6. 本材料加水搅拌后的适宜工作时间常温下约为20分钟左右，应在20分钟内将搅拌好的材料用完；该时间内未用完，材料又将初凝时，不得二次加水搅拌再用。
• 7.修补材料分层抹压，最后一层应一次抹平，有拉毛要求时抹平后拉毛。
• 8. 养护
• 修补层很薄、混凝土比表面积很大，修补材料中的水分容易散失，在恶劣环境条件下如阳光暴晒.大风等天气情况下需在抹平后进行覆盖养护， 硬化后浇水或覆盖塑料薄膜会使本材料的水化反应更充分强度更高。​

包装与储存

1. 包装袋为塑编双层袋，每袋净重40公斤。
2. 应储存于干燥通风处，注意防潮。在此条件下的保质期为3个月。
