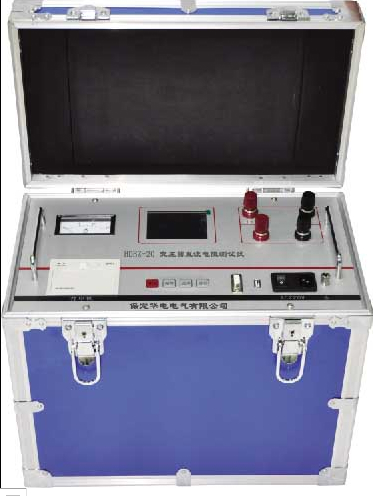

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、完善的反电势保护等特点。整机由32位处理器控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

一、安全措施

1. 使用本仪器前一定要认真阅读本手册。
2. 仪器的操作者应具备一般电气设备或仪器的使用常识。
3. 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4. 仪表应避免剧烈振动。
5. 对仪器的维修、护理和调整应由专业人员进行。
6. 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7. 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8. 在测试过程中，禁止移动测试夹和供电线路。

二、性能特点

• 仪器输出电流大，测量范围宽，并带有消磁功能，操作简便；
• 仪器具有完善的反电势保护功能，音响放电报警，放电指示清晰，减少误操作；
• 仪器装有打印机，可随时打印测试数据；
• 仪器具有实时时钟，并可连同测试记录一起保存、打印，方便用户保存、查阅；
• 仪器内部可以永久存储测试数据200条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；
• 仪器具有适用温度宽，精度高，防震，抗干扰，体积小，重量轻，携带方便等特点。

三、技术指标

1. 测试电流：1A、5A、10A、20A 四档

测试范围： 1   A     100mΩ ～ 20 Ω

              5   A     10 mΩ ～ 4  Ω

10  A     1  mΩ ～ 2  Ω

20  A     500uΩ ～ 1  Ω

1. 准确度：±（读数×0.2%+2字）
2. 最高分辨率： 0.1μΩ
3. 工作温度：-5～40℃；环境湿度：≤90%RH，无结露
4. 工作电源：AC220V±10%，50HZ±1HZ
5. 体积：410×290×220mm
6. 重量：7Kg（不包括测试线）
