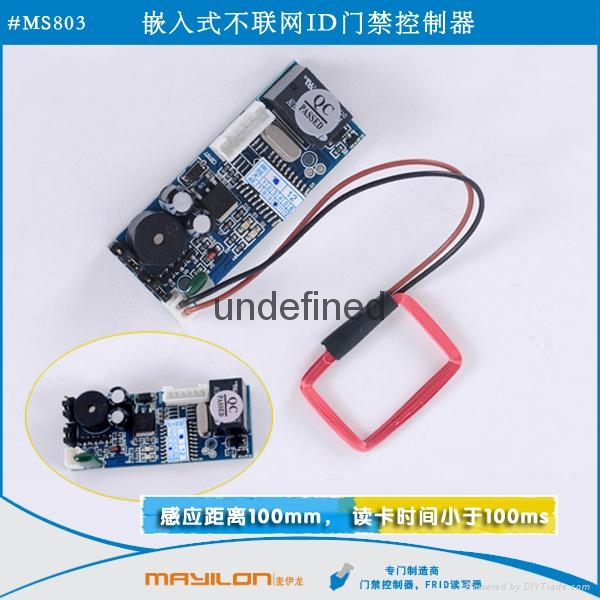

嵌入式不联网ID门禁

性能参数：

1功能规格

  管理卡分增加卡与删除卡。可以彻底、有效的进行用户卡的管理；
  选配不同存储芯片可以配用多达10000张用户卡，默认配卡500张。
  支持EM/TEMIC/TK的4001、4100及其他低频兼容卡。
  可以直接控制弹簧电控锁。
  使用次数高达6000000次。
  感应距离高达100mm。
  读卡时间小于100ms。
  工作温度:-30℃-60℃
  工作电压:DC12V
  工作电流:小于56mA[继电器常开]
  。


2接口说明

J1源接口、输出控制接口
J4感应线圈接口
J2管理卡设置跳线
J3 1S和5S时间选择跳线



3外观尺寸

长:58mm ，宽23.5mm




4CN1输出控制说明

COM接12V，NC/NO此时可以接电控锁。
COM、 ON/NC为开关控制输出，可以控制电源与信号的通断。



5LED状态

[绿灯亮/闪亮] 增加卡操作指示或开锁指示；
[红灯亮/闪亮] 删除卡操作指示或错误指示；
  [红灯绿灯交替闪烁] 管理卡设置状态。



6蜂鸣器提示音

响一声: 正确操作提示；    响三声: 非法卡号（错误操作提示）；



7跳线设置

      J1、默认状态: 置于SET位置，主要功能: 管理卡设置。
J2、默认状态: 置于1S位置，主要功能: 选择控制输出或是继电器的闭合时间。
具体设置方法请参见下面的 管理卡设置。



8使用操作

8.1管理卡操作

8.1.1管理卡设置 [设置J2]


当需要进行管理卡设置时，关闭电源后将J2线置于SET。再打开电源，系统即处于管理卡
设置状态。
此时橙色灯点亮（红灯/绿灯都会点亮）。刷完第一张卡后变为红灯，刷完第二张卡后蜂鸣
器长响一声,然后红色灯熄灭。
此时管理卡设置已完成，
备注1:刷完第一张卡为增加卡，刷完的第二张卡为删除卡。

管理卡设置完成后关闭电源，将J1跳线恢复到RUN位置。
再打开电源，系统即处于正常工作状态。



8.1.2开锁（继电器闭合）时间选择 设置J3

当J2的跳线置于1S时，开锁（继电器闭合）时间为1秒，当J2的跳线置于5 S时，开锁（继电器闭合）时间为5秒。



8.1.3使用管理卡


增加卡操作: 增加管理卡
刷增加卡后，绿色灯点亮，此时可以将其他待用卡进行刷卡。
每添加成功一张开锁卡，蜂鸣器响一声，提示该卡添加完成。
退出增加卡状态: 重新刷增加管理卡退出

删除卡操作: 删除管理卡
    刷删除卡后，红色灯点亮，此时可以将需要删除的开锁卡进行刷卡删除。
    每成功删除一张开锁卡，蜂鸣器响一声，提示该卡删除完成。
退出删除卡状态:刷删除卡退出。
系统初始化：先刷删除管理卡，再刷增加管理卡，再刷一次删除管理卡。
备注2: 此操作会删除所有开锁卡！
备注3: 没有添加或已经删除的开锁卡不可以再删除，已经有效的开锁卡不可以再增加。



8.1.4使用用户卡或外接按键进行开锁

有效用户卡可以进行开锁操作。
使用CN1的SW脚与GND外接按键也可以进行开锁。
