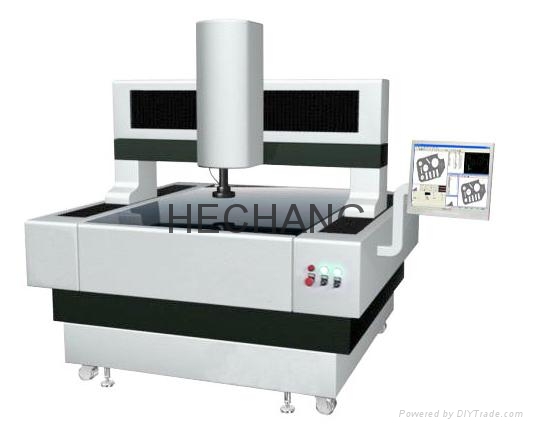

二次元测量仪

产品描述

应用领域：

1. TFT：显示器面板；背光模组、彩色滤光片、偏光板、配向膜、液晶材料等

2. PCB电路板、菲林片、柔性电路板、电子材料、BGA等

3. 塑胶：塑胶工件、橡胶制品、轮胎等

4. 五金：模具、冲压件、焊件、齿轮、五金（冲压件）外壳等

5. 电子：电器、连接器、电容器垫片、PCB固定座等

6. 其它：铭牌、陶瓷、绝缘材料、医疗器械等

产品概述：

规格叙述	GM-7060（超高精度全自动影像测量仪）
机体结构	花岗岩基座、花岗岩立柱、花岗石工作台【形变系数低】
驱动方式	全自动（日本松下伺服电机）
测量精度	3+L/200μm （X，Y轴向精度及平面坐标精度≤±0.003mm）
轴向	X Y Z (三轴)光学尺,计算机快速自动对焦,计算Z轴之高度或深度
测量核心技术	1、测量精度不受机械误差影响；精度不受机件老化及磨损影响； 3、平面绝对坐标测量； X，Y平面坐标精度≤±0.003mm；精度不受环境温度阶梯变化影响； 6、非气浮设备，无空压问题。
软件	1、自动对焦 2、二次测量编程 3、矩形数组快速测量 4、虚拟夹具即自动摆正 5、全自动精准测量 6、CCD及上下光源可调编程 7、各种几何尺寸测量 8、AutoCAD工程图调入对比功能 9、直接调入CAD档及DXF档进行全自动测量 10、无需摆正，无需定位，两点自动对位测量 11、形位公差、报表输出、计算机自动接图拍照等多项功能。
电控系统	三合一控制盒，稳定性强。
镜头	高分辨率有卡位镜头 (1X目镜，0.7-4.5连续变倍物镜,放大倍率30X-230X)
影像配备	台湾高解析彩色CCD

产品特点：

1、采用高精度天然花岗岩石底座和立柱，稳定性强，硬度高，不易变形；

2、传动方式采用无牙无间隙螺杆松下伺服马达驱动，提高机械稳定性，长时间工作也能保持精度；

3、采用进口高精度光学尺组件，保证测量精度。

4、采用LED冷光源，使用寿命长，测量时不会产生热变形；

5、光学系统品质优良，影像明亮清晰，保证取像测量品质。

6、三轴快速移动、锁紧、微调功能，实现统一控制操作简单。

技术参数

设备型号		HC 360
台面尺寸	工作台面	700 mm× 550mm
光学系统	CCD sensor	Color CCD(38万像素)
	Lens	1.4-9X(可调整)(影像放大倍率100-600倍）
	Light	环形LED灯源
	Resolution	±1 Pixel
功能	线宽线距量取方式	A.线宽线距上下幅自动寻边量测 B.一般线径自动寻边量测. C.圆径三点坐标量测. D.圆径上下幅自动寻边量测. E.一般圆径自动寻边量测. F. 三点坐标法确定点与线的最短距离自动量测 G.三点坐标法确定圆与线的最短距离自动量测.
数据&图像处理	影像数据输出格式	1.设有量测项目，方便用户输入产品料号，量测项目，产品批号等等。
		2.设有项目统计，提供量测项目资料X-Rm管制图分析与量测资料导出能。
		3.量测结果方面提供全部量测值，可以用EXCEL实时导出量测数据，可以编辑/存盘。
		4.量测结果可以直接制作SPC/SQC,自动计算CA/CP/CAK/SIGMA等,可以输出或者储存相应量测影像与全部量测值曲线图，可以输出或者储存相应量测影像与全部量测值曲线图。
定位方式	雷射光	雷射定位功能
