南宁供应CH-OLM光缆监测系统

南宁供应CH-OLM光缆监测系统
型号:CH-OLM
品牌:灿辉
原产地:中国
类别:电子、电力 / 开关 / 其它开关
标签︰光缆监测系统 , 光缆监测系统厂家 , 光缆监测系统价格
单价: ¥1000 / 台
最少订量:1 台

产品描述

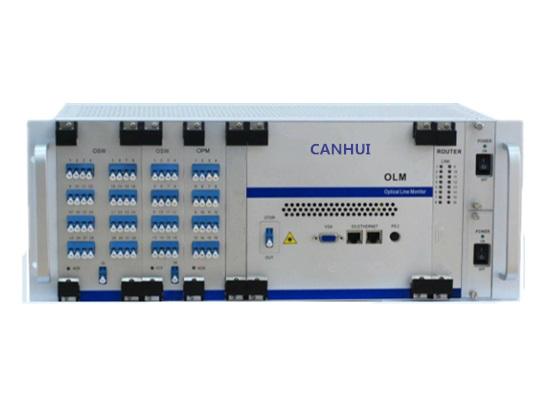

OLM光缆监测系统是由光时域反射仪(OTDR)、光功率采集仪(OPM)、光开关(OSW)、稳定光源(OLS)组合成的光缆监测系统,对光缆链路进行实时监测,给光缆维护提供光缆性能、故障告警、故障定位等维护信息,是光缆维护的理想选择



OLM光缆监测系统组成如下图所示:



性能指标:

参数

单位























     OTDR模块

(光时反射仪)

工作波长

nm

1550 or 1625

事件盲区

m

≤5

衰减盲区

nm

≤10

动态范围

dB

50(max)

衰减读出分辨率

dB

0.001

线性度

dB

0.04

群折射率设置范围



1.300000~1.700000

距离分辨率

m

0.1

脉宽

ns~us

5~30

光纤连接口



LC/PC(可特殊订制)

工作环境

  工作温度 0 ~ +50   工作湿度 ≤ 85%

功耗

W

<20









参数

单位

















    OPM模块

(光功率采集仪)

工作波长

nm

1310±20nm,1550±20nm,1625nm±20nm

功率范围

dBm

+23~-50

分辨率

dB

0.1

稳定度

dB

±0.1

回波损耗

dB

≥45

光纤连接口



LC/PC(可特殊订制)

监控光通道数



按需选择8、16、32个光通道并可扩充

工作环境

  工作温度 0 ~ +50    工作湿度 ≤ 85%

功耗

W

<5











参数

单位

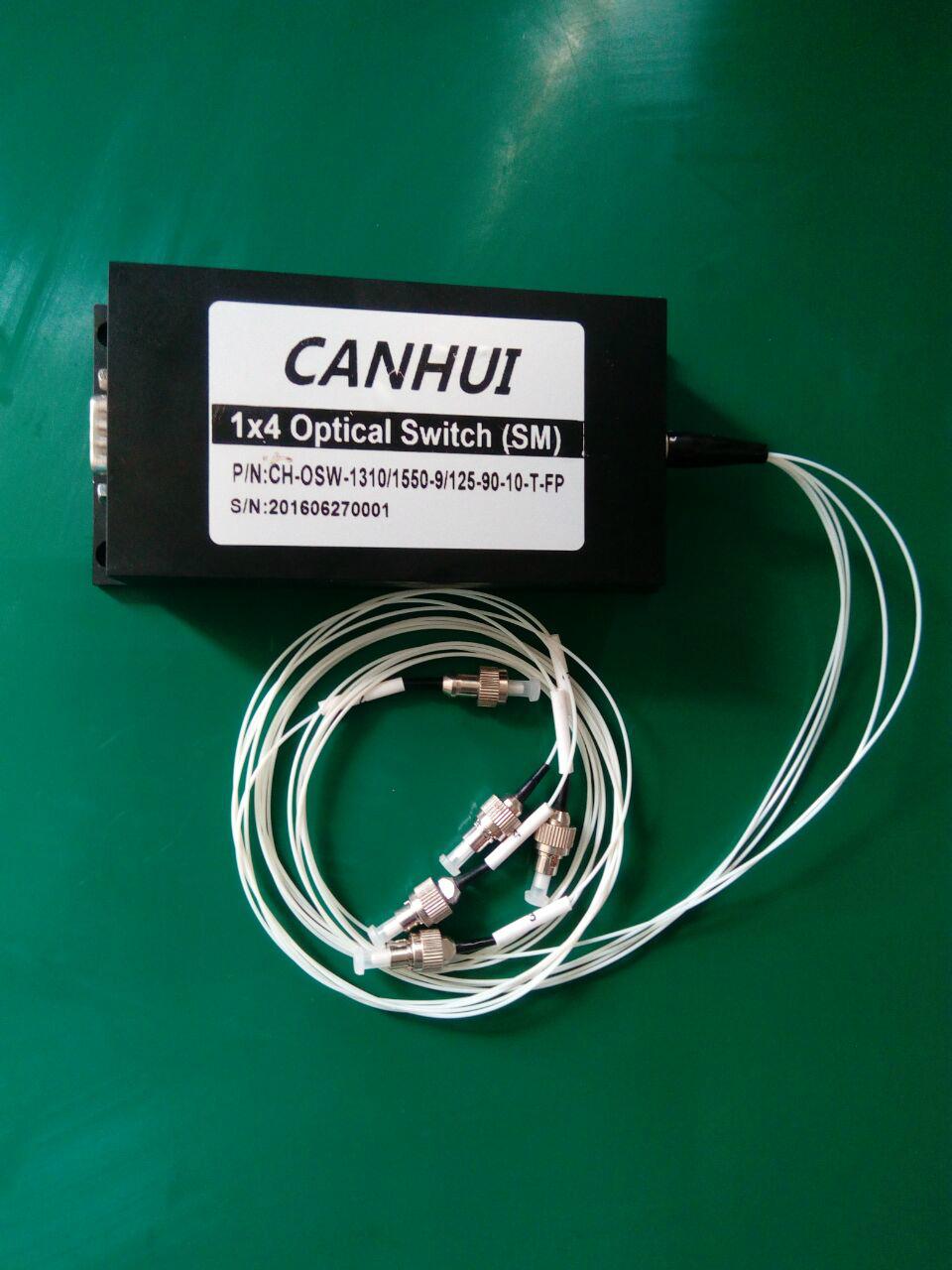

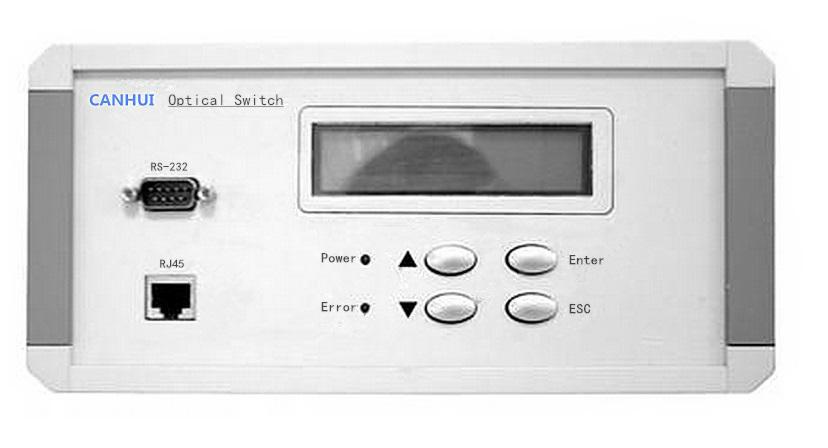

   OSW模块

  (光开关)

插入损耗

nm

Typ: 0.6  Max: 1.2

工作波长

dBm

1310±20nm,1550±20nm,1625nm±20nm

光通道数



按需选择8、16、32个光通道并可扩充

重复性

dB

≤±0.02

回波损耗

dB

≥50

信道干扰

dB

≥ 70

光纤连接口



LC/PC(可特殊订制)

开关时间

ms

≤9(相邻通道)

使用寿命

≥ 107

工作环境

  工作温度 -20 ~ +70   工作湿 度 ≤ 85%

功耗

W

<5















参数

单位











      OLS模块

  (稳定光源)

工作波长

nm

1310±20nm,1550±20nm,1625nm±20nm

输出光功率

mw

1

光通道数



按需选择8、16、32个光通道并可扩充

光纤连接口



LC/PC(可特殊订制)

稳定性

dB

≤±0.1

工作环境

  工作温度 0~+50   工作湿 度 ≤ 85%

功耗

W

<5
