型号: | DETB |
---|---|
品牌: | 江苏横河 |
原产地: | 中国 |
类别: | 电子、电力 / 其它电力、电子 |
标签︰ | 德尔塔巴流量计 , 德尔塔巴流量仪表 , 德尔塔巴 |
单价: |
¥800
/ 台
|
最少订量: | 1 台 |

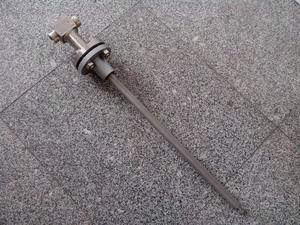

德尔塔巴流量计是匀速管流量计的一种,属于差压式流量计。它是由检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在测杆的迎流面上设有多个测压孔测量总的压力平均值,在其背、侧流面有测量静压测压孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道的流量。
一、德尔塔巴流量计的安装:
对于部分无法停产安装的测点和含有杂质的介质可选用在线安装拆卸型德尔塔巴。
在线安装拆卸型德尔塔巴可在不停产的情况下安装或检修探头,特别适用于无法停产安装的测点或介质很脏需定期检修的测点。它备有单杆驱动型和应用在高压的双杆驱动型。
特点:可以在不停产的情况下进行安装、拆卸、检修、清洗。
适用条件:通常用于低压空气、水、煤气、蒸汽等介质。
注意:在线安装或拆卸时要满足t≤120℃ P≤2.5MPa
二、德尔塔巴流量计的结构形式
德尔塔巴流量计是检测杆、取压口组成,它横穿管道内部与管轴垂直,在检测杆迎流面上设有多个总压检测孔,在检测杆背流面上设有多个静压检测孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道流量。
三、德尔塔巴流量计技术参数:
1.通径范围:DN20~DN2000;
2.压力范围:通常0~25MPa,特殊40MPa;
3.温度范围: 通常-50~450℃,特殊700℃;
4.量 程 比: 30:1双向流;
5.流速范围: 气体≥2~160m/s 液体≥0.1~25m/s 蒸汽≥9m/s;
6.测量精度:±0.5%;
7.重 复 性: ±0.1%;
8.安装方式:螺纹连接式、法兰连接式、管段式。
9.探杆材质:321、304、316不锈钢;蒙乃尔等(根据被测介质要求)
