不锈钢卡箍卫生电磁流量计快装式

型号：	HKG
品牌：	横河
原产地：	中国
类别：	电子、电力 / 其它电力、电子
标签︰	卡箍型电磁流量计 , 电磁流量计 , 卫生型电磁流量计
单价：	¥1680 / 台
最少订量：	1 台

发送查询

产品描述

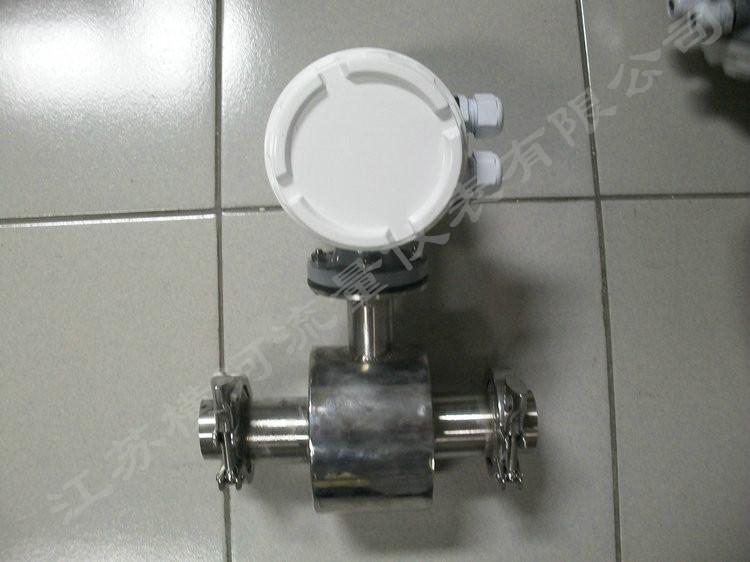

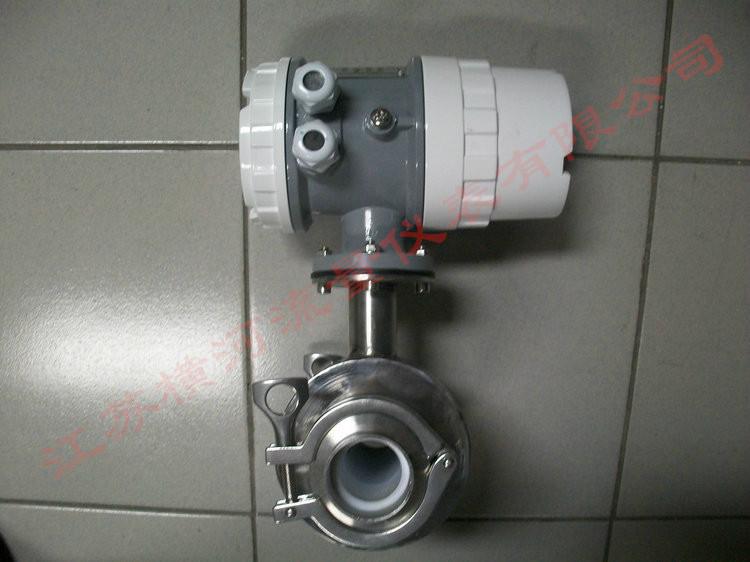

不锈钢卡箍卫生电磁流量计
一、概述：
不锈钢卡箍卫生型电磁流量计是一款性能稳定、精度高的智能型电磁流量计，适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速，如：洁净水、污水、生活水、原水，各种酸、碱、盐等溶液，泥浆、矿浆、纸浆以及食品方面的液体等，广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。

有关流量计的问题可以咨询：涂经理：13375228809 QQ:1375192822

二、不锈钢卡箍卫生型电磁流量计工作原理：
■测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势,其感应电势Ｅ为：Ｅ＝ＫＢＶ(—)ＤＫ：仪表常数Ｂ：磁感应强度Ｖ(—)：测量管截面内的平均流速；Ｄ：

测量管的内径；
■不锈钢卡箍卫生型电磁流量计测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（即体积流量）成正比的电压，此电压通过两个与液体直接接触的电极检出，传至放大器，然后转换成统一的输出信号。这种测量方式具有以下特点：
■不锈钢卡箍卫生型电磁流量计测量管内无阻流体，因此无压力损失。
■不锈钢卡箍卫生型电磁流量计由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值，因此所需直管段相对较短，前端长度为 DN×5（DN为流量计通径）。
■不锈钢卡箍卫生型电磁流量计只有管道衬里和电极与被测液体接触，因此，合理选择电极和衬里材料，即可达到耐腐蚀、耐磨损的要求
■卫生型电磁流量计测量所得信号是一个与平均流速成线性关系的电动势，它与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数无关，所以测量精度高，工作可靠。

有关流量计的问题可以咨询：涂经理：13375228809 QQ:1375192822

三、不锈钢卡箍卫生电磁流量计主要技术参数：
■技术参数：

衬里材料	聚四氟已烯PTFE（≥DN10）、氯丁橡胶（≥DN65），F46（高压电磁）
公称通径DN	10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,500……1800
公称压力Mpa	1.0，1.6，2.5，4.0，6.3，10，16，25MPa
工艺连接	法兰连接，法兰标准：GB/T9119-2000和GB/T9113.2-2000
结构形式	一体型（IP65）、分体型（IP65和IP68）
电极材料	铂金、袒、哈氏合金、钛、316L
测量管材料	304不锈钢
外壳和法兰材料	碳钢（标准），不锈钢（非标订制），不锈钢（高压电磁）
流体温度	≤180℃
防爆标志	不防爆和隔爆两种
精度等级	0.5级（0.1m/s～10m/s范围内），0.25级（0.1m/s～10m/s范围内）
重复性	0.15%
量程比	高阻快速响应设计，无失真采集微弱信号，量程比可达100：1
可测量流速范围	0.035m/s～12m/s
有效测量流速范围	0.1m/s～10m/s
电源	18～36VDC或者85～265VAC，功率：小于8W
输出	4-20mA，频率输出（0～10KHZ），脉冲当量，标配RS485通讯协议。
励磁方式	三幅值低频矩形波励磁和高频励磁
励磁电流	160mA
要求介质最低电导率	≥0.5μs/cm2
电气接口	M20×1.5
防护等级	IP65（一体型、分体型）、IP68(分体型)
接地方式	接地环（用户指定）或接地电极、管道接地
显示方式	大屏幕数字刷屏液晶显示
断电数据保存时间	断电记忆EEPROM，所设定之参数及流量累积数据在断电时后永久性不丢失
平均无故障时间	MTBF=30000h
