产品适用范围

夹持式电磁流量计是一种主要的流量仪表，广泛地应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设等领域的流量测量。



有关流量计问题可以咨询：涂经理：13375228809 QQ:1375192822

夹持式电磁流量计的工作原理

电磁流量计传感器的测量系统是基于法拉第电磁感应定律，在与测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极，当导电液体沿测量管轴线运动时，导电液体作切割磁力线运动产生感应电势。此感应电势由测量管上的两个电极检出， 数值大小为：

--

E=KBVD其中：

E感应电势；
K仪表常数；
B磁感应强度；
V测量管截面内的平均流速；
D测量管的内直径；
测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电势，因此要求被测的流动液体高于最低限度的电导率。其感应电压信号通过两个电极检出。并通过电缆传送至转换器，经过信号处理及相关运算后，将累计流量和瞬时流量显示在转换器的显示屏上。



夹持式电磁流量计特点

1、测量管内无阻流及活动部件，因此不会造成额外的能量损失，也不会造成堵塞，因此节能效果显著，特别适宜液固两相流如污水、泥浆、矿浆、水煤浆、纸浆等的测量。

2、接触被测介质的只有衬里和电极，只要合理选用衬里和电极材料，就可达到良好的耐腐蚀性和耐磨性，因此，可测量各种强酸、强碱等化工溶液。

3、安装要求低。前直管段只要5D，后直管段为2D（D为所选仪表的内直径）。

4、测量精确度不受流体密度、粘度、温度、压力和电导率变化的影响，而且可测量正/反两个方向的流量，这就为精确测量流量提供了很好的手段。

5、仪表功耗小，小于20W。

6、转换器具有良好的互换性，不必重新进行实流标定就可达到测量精度。

由于电磁流量计有一系列优点，因此在各行业得到越来越广泛的应用，成为液体流量测量的首选仪表。





有关流量计问题可以咨询：涂经理：13375228809 QQ:1375192822





有关流量计问题可以咨询：涂经理：13375228809 QQ:1375192822



有关流量计问题可以咨询：涂经理：13375228809 QQ:1375192822

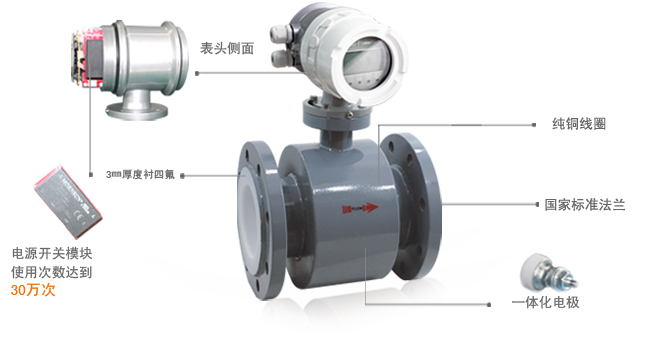

型号WP-EMF-A

安装形式法兰式一体型

语言选择中英文显示可选

口径DN10～DN800

电极材料316、Hb、Hc、Ti、Ta

内衬材料PTFE、PFA、F46、氯丁橡胶（CR）

介质导电性液体（含固液两相体）

精度等级0.2%、0.5%、1.0%（DN10～DN200）

0.5%、1.0%（DN250～DN800）

介质导电率＞5μS/cm（水＞20μS/cm）

励磁方式低频方波励磁;高频方波励磁（适用浆液的测量）

流速范围0.1～15m/s（流量单位可选择）

连接法兰GB/T9119-2000

介质温度-10℃～+80℃

额定压力1.0MPa～4.0MPa（按口径分，具体参见选型表）

防护等级IP67

输出信号4～20mA输出、频率/脉冲、报警

空管测量无需附加电极的空管测量功能，连续测量，定值报警

通讯RS485，RS232，HART（选配）

记录功能掉电时间记录功能，自动记录仪表系统电源间断
时间，补算漏计流量（选配）

红外遥控红外手持操作键盘（选配）

应用酸、碱、给排水、食品、纸浆、矿浆等

显示流速、流量、百分比、累计流量、故障报警

供电电源220V AC、24V DC

防爆标志ExdⅡCT6（选配）
