磁翻板液位计，可广泛用于石化、焦化、冶金、电力、船舶以及食品等行业中的塔、槽、罐容器内各种液体液位的连续测量。

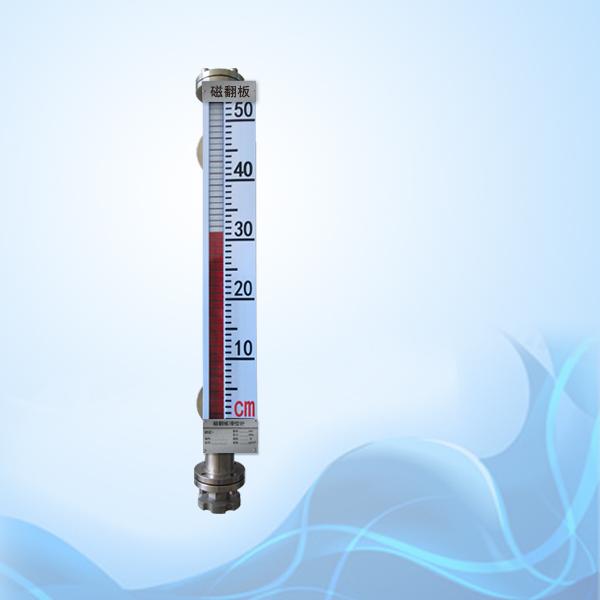

磁翻板液位计，属就地指示型液位计，无液位报警器和液位变送器。由测量管、磁性浮子和显示器等部件组成（如图所示），通过液位计上、下法兰与容器法兰对接，构成连通器，显示器以红色指示液位的高度。

口特点

    1、显示器以红色指示液位，上部白色区域为无液部分（液红气白），液位显示直观、醒目，夜明效果好。

    2、液位测量范围大，不受容器规格、形状以及安装位置的限制，全过程测量无盲区。

    3、液位显示器与被测介质完全隔离，安全、可靠。

4、接液部分选用不同的材料制造，可适用于各种腐蚀性介质液位的测量。

5、高温、高压以及有毒、有害和易燃易爆介质液位的测量均具有很强的适应性。

口结构及测量原理

   磁翻板液位计，由测量管（主体管）、磁性浮子及显示器等主要部件组成，液位计上、下法兰与容器上、下法兰对接，构成连通器。

    液位测量是利用浮力原理和磁耦合作用而实现的。磁性浮子在测量管内随液位的升、降而上、下浮动，通过磁耦合作用，浮子内的磁钢驱动显示器内对应的磁翻板翻转180。，并以红色连续指示液位的高度。

二相邻指示板轴向间距为lOmm，因此，液位指示误差为±lOmm。

口可选辅助器件

各种类型的磁翻板液位计，根据需要，均可配置如下辅助器件，用以实现液位上、下限声／光报警和液位数／模显示。
