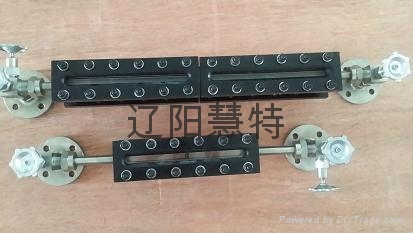

玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等等的优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。适用于化工、石油等工业低温设备的液位指示装置。HL专业生产的HL系列玻璃板液位计适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。

产品结构：
玻璃板液位计仪表的上下阀上装有法兰接头，与容器连接构联通器，透过玻璃板直接指示容器布什的液位，“夹套型”设有加热或冷却装置。该装置加热时可用蒸气，冷却时可用循环水，这样可以调节流动性能，夹套型接管尺寸ZG1/4内螺纹。在上下阀内装有钢球，当玻璃板因意外事故破坏时，钢球在容器压力作用下，自动密封，防止容器内的液体继续外流。在仪表的上端针形阀装有阻塞螺钉，可供放气之用，下端针形阀也装有阻塞螺钉。可供放空、取样、排污、清洗。

产品特点：　　

       ●读数清晰、直观、可靠。

      ●结构简单、维修方便。

      ●经久耐用。

技术数据：
针形阀的自动关闭压力　　　　≥0.2MPa　

夹套蒸气压力为　　　　　　　≤0.6MPa

玻璃板的急变温差为　　　　　≤240℃

技术指标：

    测量范围（安装中心聚L）：500、800、1100、1400、1700……mm。

    工作压力：4.0MPa

    工作温度：≤200℃

    安装形式：法兰安装　PN4.0　DN20.HGJ-47-91

    螺纹安装　外螺纹G3/4"(或 M27×1.5)

    材质：碳钢、不锈钢

    伴热蒸汽压力：0.6MPa

 　 蒸汽夹套接头：G1/2"外螺纹

    钢球自封压力：0.2MPa
