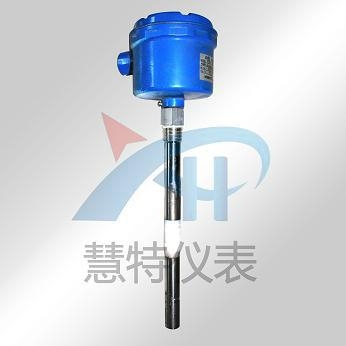

1  电容式物位开关安装

1. 仪表的安装和现场布线应符合国家标准；
2. 电源线和信号线必须按图接线，不能接错；
3. 为保证整体仪表的接地良好，建议采用独立的接地线；

①仪表供电必须选用仪表铭牌上所示的电源电压，错误的供电电源将损坏仪表。

②当仪表供电电源为220VAC时，L端接220V相线，N端接中线。

③当仪表供电电源为24VDC时，“+”端接24VDC正极， “-”端接24VDC负极。

④接地线GND必须良好接地，仪表才能正常工作。

特别提醒：交流220VAC和直流24VDC供电的仪表不可混用，必须在接电源前参照接线标贴确认准确后再通电。

          安装时屏蔽层要延伸到护管之外。

信号线接线图：1、高料位报警时（有料报警），信号线接常开触点和公共触点。2、低料位报警时（无料报警），信号线接常闭触点和公共触点。
