PSHZC电缆故障测试仪系统组成

PSHZC电缆故障测试仪由笔记本电脑、测试系统、路径信号产生器、路径信号接收器和定位仪器几部分组成，可完成电缆故障的测试和电缆资料的管理两项任务。

笔记本电脑进行测量控制、数据处理和电缆资料管理。

故障测试系统与笔记本配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器可产生15KHZ、最大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。

定位仪用于故障点的精确定位。

PSHZC电缆故障测试仪技术性能

1、故障测试系统

●可测试各种电力电缆的各类故障及通信电缆和市话电缆的开路、短路故障。

●可测量长度已知的任何电缆中电波传播的速度。

●测试距离：不小于40千米

●系统误差：小于0.5米

●采样频率：25MHz

●测试盲区：小于5米

●电源：交流220V±10％

2、路径仪信号产生器。

●信号频率：15KHz

●振荡方式：断续

●输出功率：30W

●电源：220V±10％

3、定位仪

测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10 μV。

●输入阻抗：不小于1.2KΩ。    ●使用2×2000Ω耳机。

●工作电压：9V±10％。         ●使用环境温度：-10℃～40℃

启动Windows98后，双击桌面上的测试管理系统，屏幕显示主控界面如右图。<按“测试”按钮进入测试方式；按“管理”按钮进入电缆资料和测试资料的日常管理；按“帮助”进入帮助系统；按“结束”退出测试管理系统。

PSHZC电缆故障测试仪测试原理

本仪器采用时域反射（TDR）原理，对被测电缆发射一系列电脉冲，并接收电缆中因阻抗变化引起的反射脉冲，再根据电波在电缆中的传播速度和两次反射波的特征拐点代表的时间，可测出故障点到测试端的距离为：

S=VT/2式中：S代表故障点到测试端的距离

V代表电波在电缆中的传播速度

T代表电波在电缆中来回传播所需要的时间

这样，在V已知和T已经测出的情况下，就可计算出故障点距测试。端的距离S 。这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。

PSHZC电缆故障测试仪测试系统控制面板介绍

测试面板可分为四部分：菜单栏、状态栏、图形显示区、功能键区。

１、菜单栏

菜单栏包括：“数据管理”和“测试帮助”两个菜单项。

“数据管理”菜单：包括“打印”，“读盘”，“存盘”，“结束”四个菜单项。

选择“打印”可将屏幕显示内容用打印机打印出来；选“存盘”可将测试的波形和数据存储于电脑的硬盘或者软盘中，作为资料保存；选“读盘”可调出以前测试时存在磁盘内的波形；选“结束”可退出该控制面板。“测试帮助”：点击该菜单，可显示测试管理系统的使用说明书，可打印输出。

2、状态栏

状态栏里显示四个方面的信息，最左边是测试方式；第二个是选择的电缆介质所对应电波速度（若是测速度，则不显示介质信息）第三个是故障距离（或电缆长度），右边显示测试日期。
3、图形显示区

图形显示区用来显示采样所得的波形，对波形进行分析处理和显示处理结果。

4、功能键区

功能键区由14个按键组成，可分为三类。

初始化数据：包括测试方法和介质选择两个键。

测试方法：有两种选择，“测故障”和“测速度”。

基本的测试方法有三种， “低压脉冲”，“冲闪”，“直闪”。

PSHZC电缆故障测试仪故障测试

故障测试的基本步骤：用摇表或者万用表测量故障电缆的绝缘电阻，判断故障性质，确定测试方法；测试故障距离；探测故障点附近电缆埋设的路径；定点。

本测试系统故障测试有低压脉冲、直闪、冲闪三种基本方式，再配合不同的取样方法，共有八种测试方式。

测试前将电缆终端头的所有连线断开。

测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的信号幅度和上下位置。

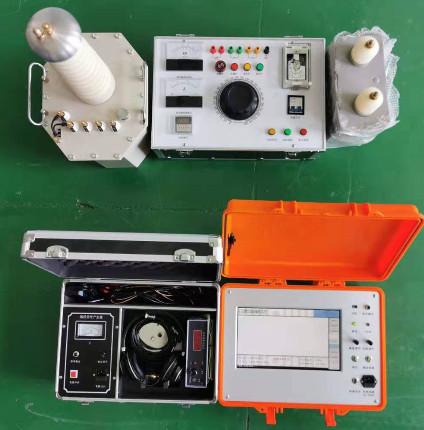

PSHZC电缆故障测试仪配套表

名称及型号	单位	数量	备注
笔记本电脑	台	1	零配
测试管理软件	套	1
电缆故障测试系统	台	1
路径信号产生器	台	1
定位仪	台	2
电流取样盒	个	1
主机冲电器	套	1
微型保护球隙	台	1
路径信号接收器	根	1
电阻	根	1
耳机	付	2
连接线	套	1
串行通信电缆	根	1
脉冲电容器	台	1	1微法/40KV（选购）
操作箱	台	1	3KVA（选购）
交直流高压试验变压器	台	1	50KV/3KVA（选购）



PSHZC-A电力电缆故障测试仪简介

电缆故障测试仪是我们公司根据用户要求，从现场使用考虑，设计和制造的便携式电缆故障测试仪器。它将原来的电缆故障测试仪故障测试部分和路径部分二合一，缩小了体积、增加了直流电源和USB通信接口，可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。。它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。整套仪器满足《中华人民共和国电力行业标准DL/T849.1～DL/T849.3-2004》电力设备专用测试仪器通用技术条件。整套电缆故障测试仪由闪测、寻径、定点三大部分组成。

仪器采用汉字系统，高清晰度显示，界面友好。

整套仪器特点：

整套设备将故障测试和路径寻测部分二合一，锂电池供电、主机轻巧、便于携带、方便测试。

采用了大屏幕液晶显示屏，高亮度、抗干扰性强。

自带直流电源，方便现场对测、野外测试和矿井电缆测试。

USB通信接口：现仅供专业生产技术人员调试和升级主机程序时使用。。

自带微型打印机，可打印传真波形，为用户现场准确分析、指导波形，提供便利的技术服务。

新研制的电流取样器是一种取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。

关键的是精确定点仪部分，借鉴德国技术，采用声磁同步接收技术，完全隔离外界燥音干扰，可快速确定出电缆路径及故障点的准确位置。为快速准确查找电缆故障，减少停电损失提供了有力的保障。

外形尺寸：（长×宽×高）370×180×240mm 。

本测试仪用于从电缆一端粗测故障点的地下实际距离，同时用于测量电缆长度以及测定电波在电缆中的传播速度。

PSHZC-A电力电缆故障测试仪性能指示

使用范围：使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

测试距离：最长不小于30Km

最短测试距离（盲区）：10～20m

测量误差：粗测误差±1%;      定点误差±0.2m

工作方式：低压脉冲、支流高压闪测及冲击高压闪测。

采样速率：25MHz。

机内发送脉冲宽度与幅度：0.2us, 100～120V；     2us, 150～160V。

存储容量：8Kbyte并可分成两个存储区，存储和显示两次采样波形进行比较测量。

显示分辨率：V/50米、V为传播速度m/us。

显示方式：320×240 LCD液晶带背光显示。

打印方式：机器主面板设微型打印机记录测试日期及测试波形数据。

电源与功耗：AC 200V± 10%或机内直流供电，功耗不大于10W；                                               DC 6V（7AH）功耗不大于6W。

体积：300×400×180mm（长×宽×高）。

PSHZC-A电力电缆故障测试仪低压脉冲测试法

低压脉冲测试法具有操作简单、波形易于识别、准确度高等特点。对于短路、低阻、断线故障用此法测试，可直接确定故障距离。即使无此类故障，一般高压闪络测试前，也可以低压脉冲法测电缆全长或速度，与闪络测试波形比较，通常会利于波形分析，达到快速确定故障点目的。

低压脉冲测试基本原理

测量电缆故障时，电缆可视为一条均匀分布的传输线理论，在电缆一端加脉冲电压，则此脉冲按一定的速度（决定于电缆介质电常数和导磁系数）沿线传输，当脉冲遇到故障点（或阻抗不均匀点）就会发生反射，用闪测仪记录下发送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度V来计算出故障的距离Lx，Lx=V·△T/2，



PSHZC-B智能电缆故障测试仪概述

它是由发射机和接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

PSHZC-B智能电缆故障测试仪特点

1. 接收灵敏度高

2. 静态漂移小3. 抗干扰能力强

3. 准确度高、工作稳定

4. 交直流两用

5. 液晶数字显示

PSHZC-B智能电缆故障测试仪技术指标

1. 探测路由及故障最远定位距离：线径小于0.5电缆为3km，其它电缆可达20 km。

2. 准确定点的故障绝缘阻值：0-50MΩ。

3. 定位测试准确度：≤±10cm

4. 探测电缆深度：≤3m

PSHZC-B智能电缆故障测试仪具有以下显著特点：

1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置

2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

5、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。

6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有打印功能。将测试的结果打印存档。



PSLD路灯电缆故障测试仪概述

　　PSLD路灯电缆故障测试仪是我公司根据路灯电缆的故障特点而研制的专用测试仪器。是测试路灯电缆故障的产品。可快速测试路灯电缆的短路、断路、接地故障。经过近几年的升级换代，使它的使用更简便，测试更准确。一键式操作，优于同类产品的繁琐操作。只要操作一遍，即可全部掌握。相当于一部工具式仪器，可无培训式使用。

　　本仪器采用了微电脑中央处理器及专用集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。仪器更加皮实、耐用，从而降低了仪器的返修率。采用了大容量电池供电，因此仪器具有待电时间更长的优点。A字架与其电子线路板采用一体化设计，分体式设计，避免了连线的麻烦。同时也降低了仪器故障的发生率。

PSLD路灯电缆故障测试仪基本组成和主要用途

本仪器由以下三部分组成：

发  射  机：自动测试路灯电缆的对地阻抗，向被测路灯电缆发送测试信号。

路由接收机：在路灯电缆附近接收信号，探测路灯电缆路由、埋深。

绝缘接收机（A字架）：探测路灯电缆的对地绝缘故障。

PSLD路灯电缆故障测试仪技术指标

1.探测距离 < 20Km                        2.探测深度 ≤ 3m

3.路由误差 < 5cm                         4.定位误差 < 5cm

5.感应故障点距离 ≤ 30m                  6.定位范围：≤5MΩ
