PSYBL氧化锌避雷器特性测试仪概述

PSYBL氧化锌避雷器特性测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检测）的测试中。符合中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则—避雷器试验》的要求。本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。提供现场的接线显示。本仪器具有接线简单、测量精度高、可靠性强等特点。

PSYBL氧化锌避雷器特性测试仪技术指标

1. 测量参数及范围

试验电压：          KV

三次谐波电压：       KV

全电流（峰值）：     0 ~ 20mA

三次谐流电流：       0 ~ 20mA

阻性电流（峰值）：   0 ~ 20mA

阻性电流峰值：       0 ~ 20mA

容性电流（峰值）：   0 ~ 20mA

避雷器功耗：         0 ~ 999W

除显示上述测量值外，还可显示电压及全电流的波形。

1. 测量误差

试验电压：          ±2%

全 电 流：          ±2%

阻性电流：          ±5%

容性电流：          ±5%

避雷器功耗：        ±5%

1. 输入信号

电压信号（PT的低压测）：AC 5 ~ 200V

电流信号：              AC 0 ~ 20mA

1. 工作电源：AC200V±5%    50Hz

PSYBL氧化锌避雷器特性测试仪注意事项：

1. 从PT处或试验变压器测量端取参考电压时，应仔细检查接线以避免PT二次或试验电压短路。
2. 如果因气候变化等等原因造成液晶字符显示变淡，可适当调整对比度调节旋转钮，使字符清晰。
3. 仪器损坏后，请立即停止使用并通知本公司，不得自行开箱修理。

PSYBL氧化锌避雷器特性测试仪仪器装箱清单：

1. PSYBL氧化锌避雷器特性测试仪主机一台；
2. 电压信号取样线一根；
3. 电流信号取样线一根；
4. 电源线一根；
5. 保险管二只；
6. 专用保护器一只；
7. 使用说明书一份；
8. 产品合格证、保修卡一份。

PSMOA—30kV氧化锌避雷器测试仪概述

PSMOA—30kV氧化锌避雷器测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，测量MOA的直流参考电压（U1mA）和0.75 U1mA下的泄漏电流。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。

PSMOA—30kV氧化锌避雷器测试仪产品技术参数

1、测量范围：电压0～30kV    电流：0～1000μA

2、测量精度：电压1％

3、环境温度：0～+40℃

4、相对湿度：25℃时≤85％

5、海拔高度：＜1000M

6、电源电压：220V±10％

7、电源频率：50±1HZ

PSMOA—30kV氧化锌避雷器测试仪使用方法

1、打开仪器箱盖，将仪器外壳牢固接地。

2、将避雷器的一端插入仪器的高压套管内（H端），另一端用线夹夹住。或者用专用的绝缘线从高压端引出外接试品。

3、合上电源开关，仪器内部自检后，报警灯亮，放电灯亮，两块表头指示值为零±1个字。

4、按一下复位键，报警灯灭，仪器进入检测状态，可以进行测试。

5、按下检测按钮约1秒钟后松开，仪器自动完成MOA的全部检测项目。

6、注意事项

（1）如果按下检测按钮报警灯亮，表明MOA的内部有接触不良的缺陷，或者是外部接线不牢，待放电灯亮后，检查外部接线是否有问题，或者更换试品后再按一下复位键，进行下一次检测。

（2）如果报警灯不亮，表明MOA的内部接触良好，接线无问题，仪器将自动进入测量U1mA和Id的状态，并将测试的结果显示在表头上，待放电灯亮后，检测结束，拆除试验接线或者更换试品进行下一次测试。

PSMOA—30kV氧化锌避雷器测试仪仪器调试及故障处理

1、仪器表头的调零

仪器使用一段时间后，可能会需要调整一下。将仪器机芯从箱体中取出，启动仪器，报警灯亮，（这时不要接入试品），按住检测按钮不放，调节指示表头上的相应电位器，直到表头指示分别为“零±1个字”为电压和电流调零分别进行。

2、0.75U1mA的校准

将校准按钮置0.75U1mA状态，接好试品，按下检测按钮，读取U1mA的电压值后，松开检测按钮，此时仪器电压马上会变为另一个电压值U1即0.75U1mA，两者进行比校，如果U1=0.75U1mA，则不需调整；U1≠0.75U1mA，则进行适当的调整，调整线路板上的相应电位器，直到U1=0.75U1mA。仪器校准后，能在相当长的时间由保证测量精度，不需频繁调整。校准完毕，将校准按钮置U1mA状态。

3、仪器误差调整

仪器使用一段时间后，如果发现有误差，则可进行调整，接好试品后，如果U1mA值确定，假设为27.0kV，按住检测按钮不放，看电压表的指示值是否与试器的参考电压U1mA（27.0kV）相等，如不相等，调整电压表表头左边的其准电位器，调整完毕，松开检测按钮。（见后面1图，基准的电压的调整）

4、简易故障的处理

如果电流表表头显示“[[[”或者和到零时，说明电流回路的输入保护级运放（CA3140E）IC1相当于保险管损坏，更换配置的元件。



PSYBL-YX三相有线氧化锌避雷器测试仪概述

三相氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。本机配有面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用的磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

PSYBL-YX三相有线氧化锌避雷器测试仪仪器特点

1本机采用大屏幕液晶显示，全中文菜单操作，使用简便。

2高精度采样、处理电路，付里叶谐波分析技术，确保数据更加可靠。

3仪器采用的磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

4具有阻性电流基波峰值输出、边相校正等功能。

5仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；

PSYBL-YX三相有线氧化锌避雷器测试仪测试方法：

1有线：   PT二次方式。

 2.感应板方式：可以使用电场感应的方法代替PT二次接线。

 3.单电流法 ： （谐波方式）可以不接PT二，直接测量阻性电流。

PSYBL-YX三相有线氧化锌避雷器测试仪主要技术参数

全电流测量范围： 0~10mA有效值      准确度： ±（读数×5%+5uA）

阻性电流基波测量准确度（有线不含相间干扰）：±（读数×5%+5uA）

      电流谐波测量准确度： ±（读数×10%+10uA）电流通道输入电阻： ≤2Ω

参考电压输入范围： 25V~250V有效值   准确度： ±（读数×5%+0.5V）

电压谐波测量准确度： ±（读数×10%）   参考电压通道输入电阻：≥1800kΩ

交流充电：     AC 220V ±10%，50Hz ±1%

电池连续工作时间：         8小时以上

电池充电时间：         6小时以上

仪器尺寸： 34cm×22cm×20cm

仪器重量： 5kg(不含电缆箱)

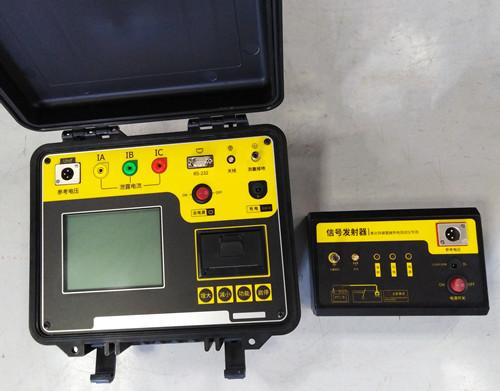

PSYBL-W三相无线氧化锌避雷器测试仪概述

用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。本机配有面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用的磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

PSYBL-W三相无线氧化锌避雷器测试仪仪器特点

本机采用大屏幕液晶显示，全中文菜单操作，使用简便。

高精度采样、处理电路，付里叶谐波分析技术，确保数据更加可靠。

仪器采用的磁隔离数字传感器直接采集输入的电压、电流信号，保

证了数据的可靠性和安全性。

本仪器可以使用电场感应或无线传输方法代替PT二次接线。

本仪器可以不接PT二次，直接测量阻性电流。

本仪器共有六种测试方法，给测试人员提供了非常多的选择余地。

本仪器可以三相同测，自动补偿。使用特别方便

具有阻性电流基波峰值输出、边相校正等功能。

仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；

PSYBL-W三相无线氧化锌避雷器测试仪主要技术参数

全电流测量范围： 0~10mA有效值      准确度： ±（读数×5%+5uA）

阻性电流基波测量准确度（有线不含相间干扰）：±（读数×5%+5uA）

电流谐波测量准确度： ±（读数×10%+10uA）电流通道输入电阻： ≤2Ω

参考电压输入范围： 25V~250V有效值   准确度： ±（读数×5%+0.5V）

电压谐波测量准确度： ±（读数×10%）   参考电压通道输入电阻：≥1800kΩ

电池连续工作时间： 8小时以上         电池充电时间： 6小时以上

交流充电： AC 220V ±10%，50Hz ±1%    仪器重量：5kg(不含电缆箱)

仪器尺寸：    34cm×22cm×20cm
