德律TR7500SII在线AOI自动光学检测设备

德律TR7500SII在线AOI自动光学检测设备
型号:TR7500SII
品牌:德律
原产地:台湾 中国
类别:工业设备 / 电子电气产品制造设备
标签︰德律AOI , 在线AOI , AOI检测设备
单价: -
最少订量:1 台
发送查询

产品描述

德律TR7500SII在线AOI自动光学检测设备,配备大尺寸FOV的上视3CCD彩色相机与四个倾斜角度之相机系统,TR7500 SII AOI不仅拥有TR7500的功能,其检测速度更快两倍以上,为超高速及高检测涵盖率的机种。此系统适于检测分辨率范围10µm 到15 µm,利用TRI的动态取像技术,不同于走停式,动态取像能将可能之震动干扰降至最低,适合于炉前与炉后检测使用。TR7500 SII有多区域且高弹性的RGB+W彩色光源系统,配合低角度的光源设计,可提供极性及黑色元器件更好的检测方案,并且可针对无铅和传统组装电路板上的微小元件01005及提供更精准稳定的检测能力。
德律TR7500SII在线AOI自动光学检测设备产品特征:
 • 超高速在线型彩色AOI可涵盖完整检测
 • 精准的大FOV之3CCD彩色相机可检测01005微小元件
 • 先进的RGB+W光源系统可提升锡点与标点之检测效果

德律TR7500SII在线AOI自动光学检测设备技术参数:
高速彩色多角度检测,可检测至01005元件
高缺陷覆盖率,采用混合式2d+3d检测技术
真实3d轮廓量测技术,采用双雷射单位
具备自动化资料库与离线编程功能的智能化快速编程介面
上视相机   高感光4 mpix高速彩色相机
4个低视角相机   高解析度彩色相机
3d雷射感测器高解析度与高量测范围
光学分辨率   10µm 12µm 15µm
激光分辨率   10µm (optional) 20µm 50µm 10µm  (optional) 20µm 50 µm
取像方式   高速动态取像(搭载真实3d轮廓量测)
检测速度   10um:44cm/s  12um:69cm/s  15um:93cm/s
检测功能
元器件缺陷  缺件、立碑、侧立、极反、旋转、位移、错件(ocv)、损件、反件、翘件、多件。
锡点缺陷    锡多、锡少、桥接、DIP类元件吃锡、翘脚、金手指、表面刮伤/粘锡
炉前/炉后整合   良率管理系统4.0和yms lite
系统尺寸电路板尺寸  50x50–510x460(mm)
电路板厚度   0.6–5 mm
电路板最大重量   3 kg
待测板输送/固定方式       系统自动进出及夹板
零件高度限制        上端50mm 底端50mm 侧边3.5mm
电源需求     220V AC/10A, Single phase
机器重量     850 kg
机器尺寸     W)1220xD)1480xH2085(mm) 不包括信号塔,信号塔高520毫米

深圳市智驰智能制造设备有限公司专业供应SMT设备及周边设备(锡膏印刷机、贴片机、回流焊、波峰焊、AOI、SPI、上板机、下板机、接驳台、平行移载机等)自主研发、生产、销售、租赁及系统开发,是中国目前SMT设备知名品牌供应之一。我司拥有独立的产品开发、方案设计、生产制造、安装调试、售后服务,提供一站式SMT生产线配套解决方案。www.szwit.com

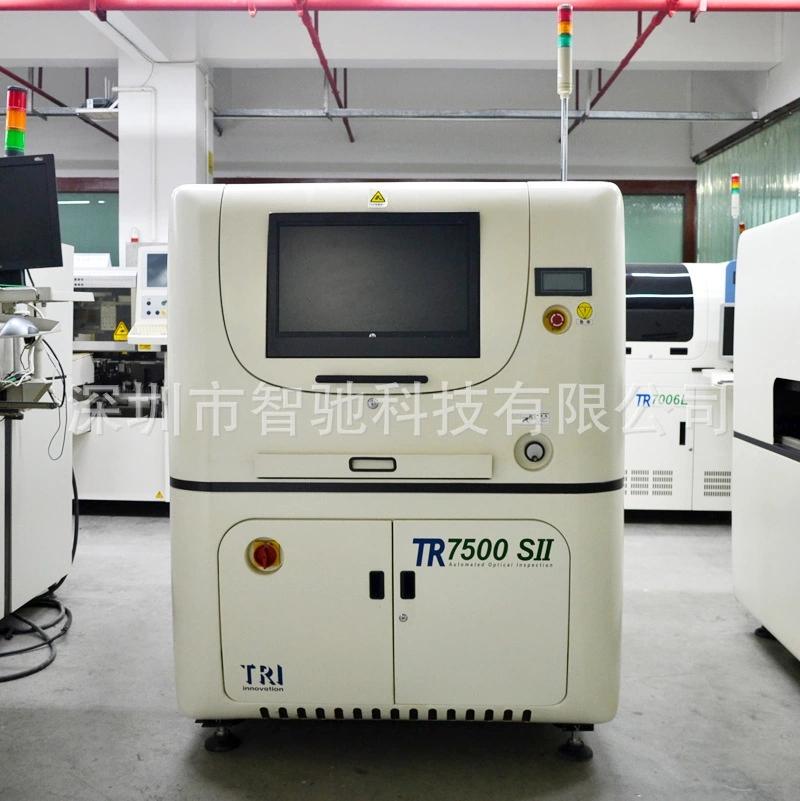

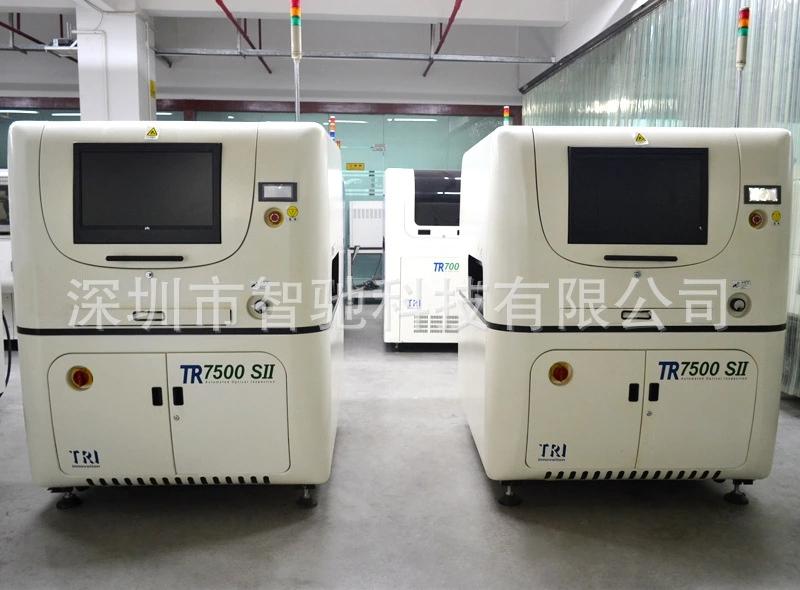

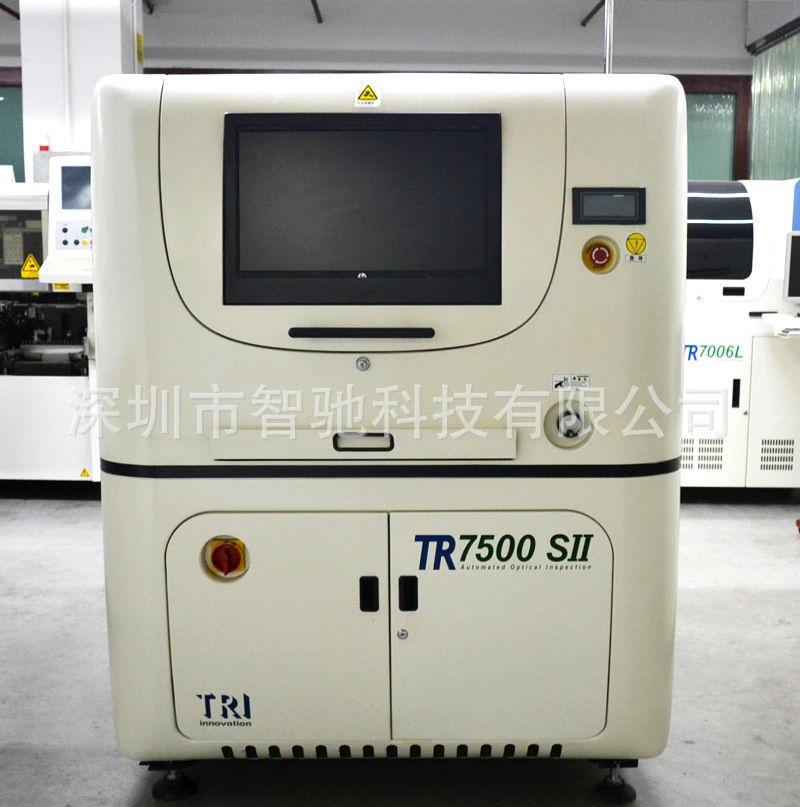

德律TR7500SII在线AOI自动光学检测设备 1德律TR7500SII在线AOI自动光学检测设备 2德律TR7500SII在线AOI自动光学检测设备 3
